FMWENB型
| 品番 | FMWENB |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | スチール製 |
| 用途 | 集水桝用 |
| 蓋主材 | Ｉバー |
| 荷重レベル | レベルD T-2 （2ｔ敷地内） |
| 規格 | |
| 備考 | 細目、蝶番110度開閉、強力滑止、T-2 |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| FMWENB-2534 | 12,100円 |
|
||||
| FMWENB-2544 | 15,300円 |
|
||||
| FMWENB-2535 | 13,700円 |
|
||||
| FMWENB-2545 | 17,800円 |
|
||||
| FMWENB-3236 | 18,800円 |
|
||||
| FMWENB-3246 | 24,600円 |
|
製品説明

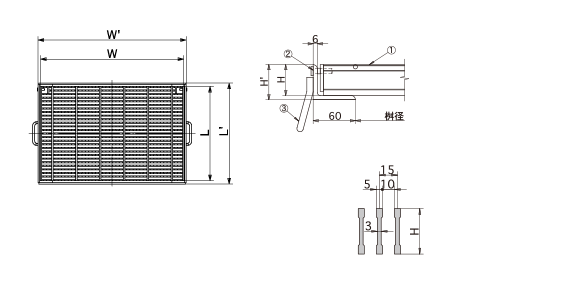

外形寸法図・部品名称表
型式寸法表※寸法表示は桝の形状に関係なく、グレーチングのツイストバー方向をL、ベアリングバー方向をWで表示しています。
| 型式 | 適用桝径 | W | L | H | W' | L' | H' | 合計重量kg |
|---|---|---|---|---|---|---|---|---|
| FMWENB-2534 | 300×400 | 500 | 290 | 25 | 520 | 317 | 31 | 12.5 |
| FMWENB-2544 | 400×400 | 500 | 395 | 25 | 520 | 423 | 31 | 16.3 |
| FMWENB-2535 | 300×500 | 600 | 290 | 25 | 620 | 317 | 31 | 14.4 |
| FMWENB-2545 | 400×500 | 600 | 395 | 25 | 620 | 423 | 31 | 18.8 |
| FMWENB-3236 | 300×600 | 700 | 290 | 32 | 720 | 317 | 38 | 19.8 |
| FMWENB-3246 | 400×600 | 700 | 395 | 32 | 720 | 423 | 38 | 25.9 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SS400 | 溶融亜鉛めっき |
| ② | 受枠 | SS400 | 防錆塗装 |
| ③ | 蝶番 | SS400 | 溶融亜鉛めっき |
| ④ | アンカー | SS400 | 防錆塗装 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
