FGGND型

製品カタログ

品番	FGGND
種類	グレーチング
蓋材質	スチール製
用途	その他
蓋主材	Ｉバー
荷重レベル	レベルD　T-20　（20ｔ敷地内）
規格
備考	長スパン用、強力滑止、T-20
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FGGND-3006	別途見積り
FGGND-3007	別途見積り
FGGND-3108	別途見積り
FGGND-3109	別途見積り
FGGND-3110	別途見積り
FGGND-3111	別途見積り
FGGND-3112	別途見積り
FGGND-5113	別途見積り
FGGND-5114	別途見積り
FGGND-5115	別途見積り
FGGND-5116	別途見積り
FGGND-5117	別途見積り
FGGND-5218	別途見積り
FGGND-5219	別途見積り
FGGND-5220	別途見積り

製品説明

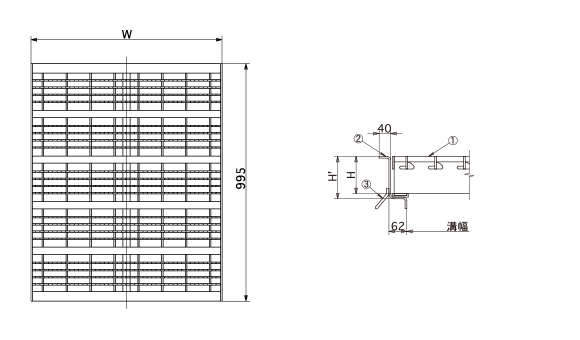

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	H	蓋kg	受枠型式	h	受枠kg
FGGND-3006	600	700	130	74	SSY-B130	148	25
FGGND-3007	700	800	130	84	SSY-B130	148	25
FGGND-3108	800	900	130	101	SSY-B130	148	25
FGGND-3109	900	1000	130	113	SSY-B130	148	25
FGGND-3110	1000	1100	130	121	SSY-B130	148	25
FGGND-3111	1100	1200	130	133	SSY-B130	148	25
FGGND-3112	1200	1300	130	141	SSY-B130	148	25
FGGND-5113	1300	1400	150	167	SSY-B150	168	27
FGGND-5114	1400	1500	150	176	SSY-B150	168	27
FGGND-5115	1500	1600	150	189	SSY-B150	168	27
FGGND-5116	1600	1700	150	198	SSY-B150	168	27
FGGND-5117	1700	1800	150	210	SSY-B150	168	27
FGGND-5218	1800	1900	150	227	SSY-B150	168	27
FGGND-5219	1900	2000	150	240	SSY-B150	168	27
FGGND-5220	2000	2100	150	249	SSY-B150	168	27

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	クッションゴム	CR
④	アンカー	SS400	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
