FGGNC型
| 品番 | FGGNC |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | スチール製 |
| 用途 | その他 |
| 蓋主材 | Ｉバー |
| 荷重レベル | レベルD T-14 （14ｔ敷地内） |
| 規格 | |
| 備考 | 長スパン用、強力滑止、T-14 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| FGGNC-0006 | 別途見積り |
|
||||
| FGGNC-3007 | 別途見積り |
|
||||
| FGGNC-3008 | 別途見積り |
|
||||
| FGGNC-3009 | 別途見積り |
|
||||
| FGGNC-3010 | 別途見積り |
|
||||
| FGGNC-3011 | 別途見積り |
|
||||
| FGGNC-3012 | 別途見積り |
|
||||
| FGGNC-3113 | 別途見積り |
|
||||
| FGGNC-3114 | 別途見積り |
|
||||
| FGGNC-3115 | 別途見積り |
|
||||
| FGGNC-3116 | 別途見積り |
|
||||
| FGGNC-3117 | 別途見積り |
|
||||
| FGGNC-3118 | 別途見積り |
|
||||
| FGGNC-3119 | 別途見積り |
|
||||
| FGGNC-3120 | 別途見積り |
|
製品説明

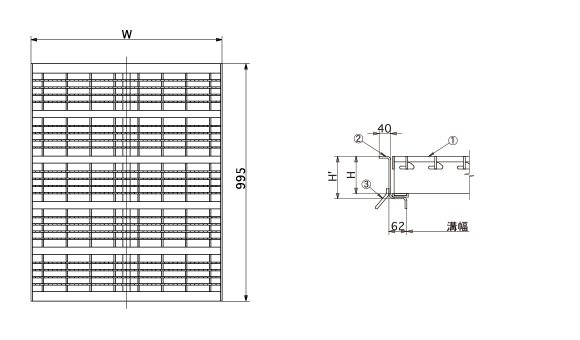

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 溝幅 | W | H | 蓋kg | 受枠型式 | h | 受枠kg |
|---|---|---|---|---|---|---|---|
| FGGNC-0006 | 600 | 700 | 105 | 66 | SSY-B105 | 123 | 23 |
| FGGNC-3007 | 700 | 800 | 130 | 84 | SSY-B130 | 148 | 25 |
| FGGNC-3008 | 800 | 900 | 130 | 94 | SSY-B130 | 148 | 25 |
| FGGNC-3009 | 900 | 1000 | 130 | 104 | SSY-B130 | 148 | 25 |
| FGGNC-3010 | 1000 | 1100 | 130 | 114 | SSY-B130 | 148 | 25 |
| FGGNC-3011 | 1100 | 1200 | 130 | 124 | SSY-B130 | 148 | 25 |
| FGGNC-3012 | 1200 | 1300 | 130 | 134 | SSY-B130 | 148 | 25 |
| FGGNC-3113 | 1300 | 1400 | 130 | 153 | SSY-B130 | 148 | 25 |
| FGGNC-3114 | 1400 | 1500 | 130 | 160 | SSY-B130 | 148 | 25 |
| FGGNC-3115 | 1500 | 1600 | 130 | 172 | SSY-B130 | 148 | 25 |
| FGGNC-3116 | 1600 | 1700 | 130 | 180 | SSY-B130 | 148 | 25 |
| FGGNC-3117 | 1700 | 1800 | 130 | 192 | SSY-B130 | 148 | 25 |
| FGGNC-3118 | 1800 | 1900 | 130 | 200 | SSY-B130 | 148 | 25 |
| FGGNC-3119 | 1900 | 2000 | 130 | 212 | SSY-B130 | 148 | 25 |
| FGGNC-3120 | 2000 | 2100 | 130 | 220 | SSY-B130 | 148 | 25 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SS400 | 溶融亜鉛めっき |
| ② | 受枠 | SS400 | 防錆塗装 |
| ③ | クッションゴム | CR | |
| ④ | アンカー | SS400 | 防錆塗装 |
