GHST型

製品カタログ
品番 GHST
種類グレーチング
蓋材質ステンレス製
用途（現場打ち）側溝用
蓋主材Ｔバー
荷重レベル歩行用
規格
備考
注記

・定価は、蓋、受枠共に１ｍあたりの金額です。

・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

・受枠型式：GHY-B○○型（○○には本体高さ寸法Ｈが入ります。）
型式 定価 内　蓋定価内　枠定価 CAD
（DXF）		 CAD
（DWG）		 納まり図 承認図 その他
GHST15-1514 49,200円 37,100円12,100円
GHST15-1515 47,100円 35,000円12,100円
GHST15-1517 45,100円 33,000円12,100円
GHST15-1520 43,400円 31,300円12,100円
GHST15-1530 34,100円 22,000円12,100円
GHST15-2014 54,000円 41,600円12,400円
GHST15-2015 52,000円 39,600円12,400円
GHST15-2017 49,600円 37,200円12,400円
GHST15-2020 47,800円 35,400円12,400円
GHST15-2030 37,300円 24,900円12,400円
GHST20-1514 54,000円 41,900円12,100円
GHST20-1515 52,000円 39,900円12,100円
GHST20-1517 49,900円 37,800円12,100円
GHST20-1520 47,900円 35,800円12,100円
GHST20-1530 37,200円 25,100円12,100円
GHST20-2014 60,500円 48,100円12,400円
GHST20-2015 58,000円 45,600円12,400円
GHST20-2017 55,700円 43,300円12,400円
GHST20-2020 53,400円 41,000円12,400円
GHST20-2030 41,200円 28,800円12,400円
GHST25-1514 64,200円 52,100円12,100円
GHST25-1515 61,400円 49,300円12,100円
GHST25-1517 58,600円 46,500円12,100円
GHST25-1520 56,300円 44,200円12,100円
GHST25-1530 43,200円 31,100円12,100円
GHST25-2014 71,900円 59,500円12,400円
GHST25-2015 68,800円 56,400円12,400円
GHST25-2017 65,500円 53,100円12,400円
GHST25-2020 62,700円 50,300円12,400円
GHST25-2030 47,800円 35,400円12,400円
GHST30-1514 69,100円 57,000円12,100円
GHST30-1515 66,600円 54,500円12,100円
GHST30-1517 63,900円 51,800円12,100円
GHST30-1520 61,300円 49,200円12,100円
GHST30-1530 46,700円 34,600円12,100円
GHST30-2014 77,800円 65,400円12,400円
GHST30-2015 74,700円 62,300円12,400円
GHST30-2017 71,600円 59,200円12,400円
GHST30-2020 68,400円 56,000円12,400円
GHST30-2030 51,600円 39,200円12,400円
GHST35-1514 75,600円 63,500円12,100円
GHST35-1515 73,600円 61,500円12,100円
GHST35-1517 71,400円 59,300円12,100円
GHST35-1520 68,400円 56,300円12,100円
GHST35-1530 51,600円 39,500円12,100円
GHST35-2014 85,200円 72,800円12,400円
GHST35-2015 81,800円 69,400円12,400円
GHST35-2017 78,100円 65,700円12,400円
GHST35-2020 74,700円 62,300円12,400円
GHST35-2030 56,200円 43,800円12,400円
GHST40-1514 94,100円 82,000円12,100円
GHST40-1515 86,800円 74,700円12,100円
GHST40-1517 79,600円 67,500円12,100円
GHST40-1520 76,100円 64,000円12,100円
GHST40-1530 56,900円 44,800円12,100円
GHST40-2014 104,200円 91,800円12,400円
GHST40-2015 96,000円 83,600円12,400円
GHST40-2017 87,600円 75,200円12,400円
GHST40-2020 83,700円 71,300円12,400円
GHST40-2030 62,400円 50,000円12,400円

製品説明

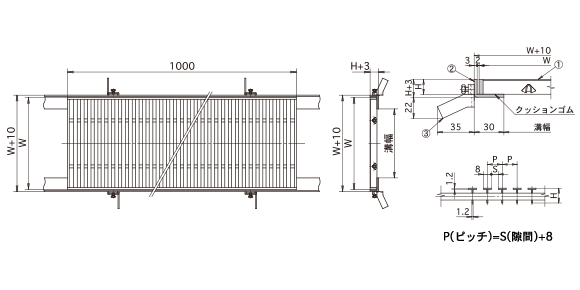

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式 溝幅WHPS蓋kg
GHST15-1514100150151463.4
GHST15-1515100150151573.2
GHST15-1517100150151793
GHST15-15201001501520122.7
GHST15-15301001501530222.3
GHST15-2014100150201464.2
GHST15-2015100150201574.1
GHST15-2017100150201793.8
GHST15-20201001502020123.4
GHST15-20301001502030222.9
GHST20-1514150200151464.1
GHST20-1515150200151574
GHST20-1517150200151793.7
GHST20-15201502001520123.3
GHST20-15301502001530222.7
GHST20-2014150200201465.2
GHST20-2015150200201575
GHST20-2017150200201794.6
GHST20-20201502002020124.1
GHST20-20301502002030223.3
GHST25-1514200250151464.9
GHST25-1515200250151574.7
GHST25-1517200250151794.3
GHST25-15202002501520123.9
GHST25-15302002501530223.1
GHST25-2014200250201466.1
GHST25-2015200250201575.9
GHST25-2017200250201795.4
GHST25-20202002502020124.8
GHST25-20302002502030223.8
GHST30-1514250300151465.8
GHST30-1515250300151575.6
GHST30-1517250300151795.1
GHST30-15202503001520124.5
GHST30-15302503001530223.6
GHST30-2014250300201467.2
GHST30-2015250300201576.9
GHST30-2017250300201796.3
GHST30-20202503002020125.6
GHST30-20302503002030224.4
GHST35-1514300350151466.6
GHST35-1515300350151576.3
GHST35-1517300350151795.7
GHST35-15203003501520125.1
GHST35-15303003501530224
GHST35-2014300350201468.2
GHST35-2015300350201577.8
GHST35-2017300350201797.1
GHST35-20203003502020126.3
GHST35-20303003502030224.9
GHST40-1514350400151467.4
GHST40-1515350400151577
GHST40-1517350400151796.4
GHST40-15203504001520125.7
GHST40-15303504001530224.4
GHST40-2014350400201469.1
GHST40-2015350400201578.7
GHST40-2017350400201797.9
GHST40-20203504002020127
GHST40-20303504002030225.4

部品名称表

番号 部品名称 材質 表面処理・備考
① 本体 SUS304
② 受枠 SUS304
③ アンカー SPCC

開閉用具

画像 品番 名称 定価 承認図 備考
No.34型 開閉ハンドル 4,400円 （別売）
