SF-PJ-1型
| 品番 | SF-PJ-1 |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 防水防臭 |
| 荷重レベル | レベルD中荷重（敷地内） |
| 規格 | |
| 備考 | 回転ロック、親子蓋、耐破壊60ｋN（6ｔ敷地内） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-60×30PJ-1 | 137,200円 |
|
|
|
||
| SF-75×30PJ-1 | 277,400円 |
|
|
|
||
| SF-80×30PJ-1 | 386,000円 |
|
|
|
||
| SF-80×45PJ-1 | 386,000円 |
|
||||
| SF-90×30PJ-1 | 505,300円 |
|
||||
| SF-90×45PJ-1 | 505,300円 |
|
|
|
製品説明

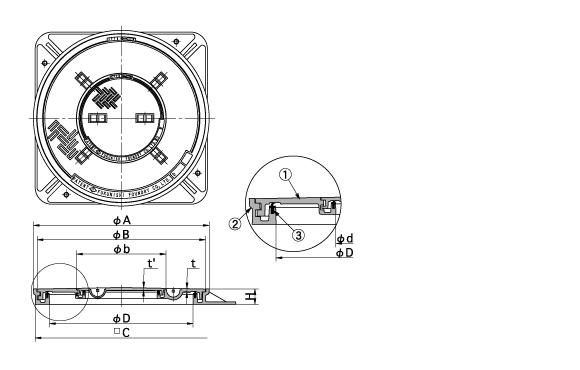

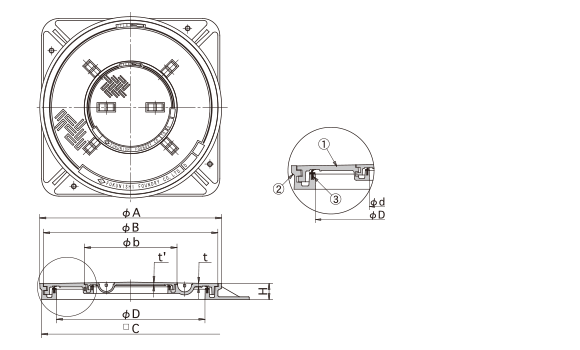

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | d | A | B | b | C | t | t' | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SF-60×30PJ-1 | 600 | 300 | 735 | 704 | 374 | 722 | 10 | 6 | 65 | 4：2 | 54 | 92 |
| SF-75×30PJ-1 | 750 | 300 | 895 | 855 | 374 | 888 | 16 | 6 | 80 | 4：2 | 88 | 152 |
| SF-80×30PJ-1 | 800 | 300 | 965 | 922 | 374 | 940 | 20 | 6 | 80 | 6：2 | 108 | 191 |
| SF-80×45PJ-1 | 800 | 450 | 965 | 922 | 537 | 940 | 20 | 7 | 80 | 6：2 | 119 | 202 |
| SF-90×30PJ-1 | 900 | 300 | 1064 | 1020 | 374 | 1073 | 22 | 6 | 80 | 6：2 | 125 | 220 |
| SF-90×45PJ-1 | 900 | 450 | 1064 | 1020 | 537 | 1073 | 22 | 7 | 80 | 6：2 | 144 | 239 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | パッキング | SBR/NR |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.1型 | 開閉ハンドル(小) | 1,500円 | Φ300～Φ600 | |
 |
No.2型 | 開閉ハンドル(大) | 3,600円 | Φ750～Φ1000 | |
 |
No.3型 | 把手カバー(小) | 900円 | Φ300～Φ600 | |
 |
No.4型 | 把手カバー(大) | 1,100円 | Φ750～Φ1000 |
