GHYT型

製品カタログ
品番 GHYT
種類グレーチング
蓋材質ステンレス製
用途（現場打ち）側溝用
蓋主材Ｔバー
荷重レベル歩行用
規格
備考 横目
注記

・定価は、蓋、受枠共に１ｍあたりの金額です。

・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

・受枠型式：GHY-B○○型（○○には本体高さ寸法Ｈが入ります。）
型式 定価 内　蓋定価内　枠定価 CAD
（DXF）		 CAD
（DWG）		 納まり図 承認図 その他
GHYT10-1514 50,400円 38,300円12,100円
GHYT10-1515 48,400円 36,300円12,100円
GHYT10-1517 46,400円 34,300円12,100円
GHYT10-1520 44,500円 32,400円12,100円
GHYT10-1530 35,000円 22,900円12,100円
GHYT10-2014 54,900円 42,500円12,400円
GHYT10-2015 52,900円 40,500円12,400円
GHYT10-2017 50,600円 38,200円12,400円
GHYT10-2020 48,500円 36,100円12,400円
GHYT10-2030 38,000円 25,600円12,400円
GHYT15-1514 52,900円 40,800円12,100円
GHYT15-1515 50,700円 38,600円12,100円
GHYT15-1517 48,400円 36,300円12,100円
GHYT15-1520 46,500円 34,400円12,100円
GHYT15-1530 36,200円 24,100円12,100円
GHYT15-2014 58,000円 45,600円12,400円
GHYT15-2015 55,800円 43,400円12,400円
GHYT15-2017 53,400円 41,000円12,400円
GHYT15-2020 51,300円 38,900円12,400円
GHYT15-2030 39,800円 27,400円12,400円
GHYT20-1514 58,200円 46,100円12,100円
GHYT20-1515 55,800円 43,700円12,100円
GHYT20-1517 53,700円 41,600円12,100円
GHYT20-1520 51,300円 39,200円12,100円
GHYT20-1530 39,700円 27,600円12,100円
GHYT20-2014 65,300円 52,900円12,400円
GHYT20-2015 62,500円 50,100円12,400円
GHYT20-2017 59,900円 47,500円12,400円
GHYT20-2020 57,600円 45,200円12,400円
GHYT20-2030 44,000円 31,600円12,400円
GHYT25-1514 69,500円 57,400円12,100円
GHYT25-1515 66,300円 54,200円12,100円
GHYT25-1517 63,300円 51,200円12,100円
GHYT25-1520 60,700円 48,600円12,100円
GHYT25-1530 46,200円 34,100円12,100円
GHYT25-2014 77,800円 65,400円12,400円
GHYT25-2015 74,400円 62,000円12,400円
GHYT25-2017 70,800円 58,400円12,400円
GHYT25-2020 67,800円 55,400円12,400円
GHYT25-2030 51,300円 38,900円12,400円
GHYT30-1514 75,000円 62,900円12,100円
GHYT30-1515 71,900円 59,800円12,100円
GHYT30-1517 69,100円 57,000円12,100円
GHYT30-1520 66,100円 54,000円12,100円
GHYT30-1530 50,100円 38,000円12,100円
GHYT30-2014 84,300円 71,900円12,400円
GHYT30-2015 80,900円 68,500円12,400円
GHYT30-2017 77,500円 65,100円12,400円
GHYT30-2020 74,000円 61,600円12,400円
GHYT30-2030 55,700円 43,300円12,400円
GHYT35-1514 82,000円 69,900円12,100円
GHYT35-1515 79,800円 67,700円12,100円
GHYT35-1517 77,300円 65,200円12,100円
GHYT35-1520 74,000円 61,900円12,100円
GHYT35-1530 55,500円 43,400円12,100円
GHYT35-2014 92,600円 80,200円12,400円
GHYT35-2015 88,700円 76,300円12,400円
GHYT35-2017 84,600円 72,200円12,400円
GHYT35-2020 80,900円 68,500円12,400円
GHYT35-2030 60,500円 48,100円12,400円

製品説明

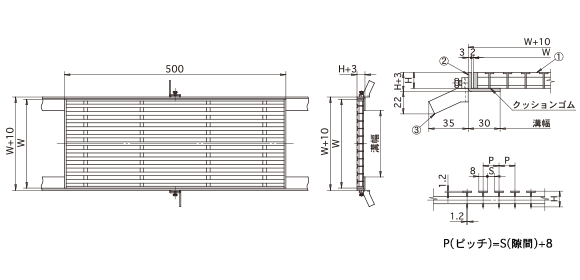

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式 溝幅WHPS蓋kg
GHYT10-151450100151461.2
GHYT10-151550100151571.2
GHYT10-151750100151791.1
GHYT10-1520501001520121
GHYT10-1530501001530220.9
GHYT10-201450100201461.5
GHYT10-201550100201571.5
GHYT10-201750100201791.4
GHYT10-2020501002020121.3
GHYT10-2030501002030221.1
GHYT15-1514100150151461.7
GHYT15-1515100150151571.6
GHYT15-1517100150151791.5
GHYT15-15201001501520121.4
GHYT15-15301001501530221
GHYT15-2014100150201462.1
GHYT15-2015100150201572
GHYT15-2017100150201791.8
GHYT15-20201001502020121.7
GHYT15-20301001502030221.3
GHYT20-1514150200151462
GHYT20-1515150200151571.9
GHYT20-1517150200151791.8
GHYT20-15201502001520121.6
GHYT20-15301502001530221.3
GHYT20-2014150200201462.6
GHYT20-2015150200201572.4
GHYT20-2017150200201792.3
GHYT20-20201502002020122.1
GHYT20-20301502002030221.7
GHYT25-1514200250151462.5
GHYT25-1515200250151572.4
GHYT25-1517200250151792.2
GHYT25-15202002501520122
GHYT25-15302002501530221.6
GHYT25-2014200250201463.2
GHYT25-2015200250201573
GHYT25-2017200250201792.8
GHYT25-20202002502020122.5
GHYT25-20302002502030222
GHYT30-1514250300151462.9
GHYT30-1515250300151572.8
GHYT30-1517250300151792.6
GHYT30-15202503001520122.3
GHYT30-15302503001530221.8
GHYT30-2014250300201463.6
GHYT30-2015250300201573.5
GHYT30-2017250300201793.2
GHYT30-20202503002020122.9
GHYT30-20302503002030222.2
GHYT35-1514300350151463.4
GHYT35-1515300350151573.2
GHYT35-1517300350151793
GHYT35-15203003501520122.7
GHYT35-15303003501530222.1
GHYT35-2014300350201464.2
GHYT35-2015300350201574
GHYT35-2017300350201793.7
GHYT35-20203003502020123.3
GHYT35-20303003502030222.6

部品名称表

番号 部品名称 材質 表面処理・備考
① 本体 SUS304
② 受枠 SUS304
③ アンカー SPCC

開閉用具

画像 品番 名称 定価 承認図 備考
No.34型 開閉ハンドル 4,400円 （別売）
