G7B型
| 品番 | G7B |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | ステンレス製 |
| 用途 | 横断溝用 |
| 蓋主材 | セブンバー |
| 荷重レベル | その他 |
| 規格 | |
| 備考 | |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 ・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。 ・受枠型式：GHY-B○○型（○○には本体高さ寸法Ｈが入ります。） |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| G7B15-1518 | 46,800円 | 34,700円 | 12,100円 |
|
||||
| G7B15-1519 | 45,500円 | 33,400円 | 12,100円 |
|
||||
| G7B15-1525 | 39,700円 | 27,600円 | 12,100円 |
|
||||
| G7B15-2018 | 52,400円 | 40,000円 | 12,400円 |
|
||||
| G7B15-2019 | 50,500円 | 38,100円 | 12,400円 |
|
||||
| G7B15-2025 | 44,100円 | 31,700円 | 12,400円 |
|
||||
| G7B15-2518 | 60,600円 | 46,300円 | 14,300円 |
|
||||
| G7B15-2519 | 58,200円 | 43,900円 | 14,300円 |
|
||||
| G7B15-2525 | 50,800円 | 36,500円 | 14,300円 |
|
||||
| G7B15-3218 | 71,300円 | 55,700円 | 15,600円 |
|
||||
| G7B15-3219 | 68,900円 | 53,300円 | 15,600円 |
|
||||
| G7B15-3225 | 59,900円 | 44,300円 | 15,600円 |
|
||||
| G7B20-1518 | 52,600円 | 40,500円 | 12,100円 |
|
||||
| G7B20-1519 | 50,800円 | 38,700円 | 12,100円 |
|
||||
| G7B20-1525 | 44,000円 | 31,900円 | 12,100円 |
|
||||
| G7B20-2018 | 59,400円 | 47,000円 | 12,400円 |
|
||||
| G7B20-2019 | 56,900円 | 44,500円 | 12,400円 |
|
||||
| G7B20-2025 | 49,000円 | 36,600円 | 12,400円 |
|
||||
| G7B20-2518 | 69,200円 | 54,900円 | 14,300円 |
|
||||
| G7B20-2519 | 65,900円 | 51,600円 | 14,300円 |
|
||||
| G7B20-2525 | 56,700円 | 42,400円 | 14,300円 |
|
||||
| G7B20-3218 | 81,500円 | 65,900円 | 15,600円 |
|
||||
| G7B20-3219 | 78,200円 | 62,600円 | 15,600円 |
|
||||
| G7B20-3225 | 67,100円 | 51,500円 | 15,600円 |
|
||||
| G7B25-1518 | 61,200円 | 49,100円 | 12,100円 |
|
||||
| G7B25-1519 | 59,000円 | 46,900円 | 12,100円 |
|
||||
| G7B25-1525 | 50,500円 | 38,400円 | 12,100円 |
|
||||
| G7B25-2018 | 70,700円 | 58,300円 | 12,400円 |
|
||||
| G7B25-2019 | 67,400円 | 55,000円 | 12,400円 |
|
||||
| G7B25-2025 | 57,500円 | 45,100円 | 12,400円 |
|
||||
| G7B25-2518 | 82,400円 | 68,100円 | 14,300円 |
|
||||
| G7B25-2519 | 78,400円 | 64,100円 | 14,300円 |
|
||||
| G7B25-2525 | 67,600円 | 53,300円 | 14,300円 |
|
||||
| G7B25-3218 | 97,300円 | 81,700円 | 15,600円 |
|
||||
| G7B25-3219 | 93,300円 | 77,700円 | 15,600円 |
|
||||
| G7B25-3225 | 80,100円 | 64,500円 | 15,600円 |
|
||||
| G7B30-1518 | 65,500円 | 53,400円 | 12,100円 |
|
||||
| G7B30-1519 | 63,000円 | 50,900円 | 12,100円 |
|
||||
| G7B30-1525 | 53,900円 | 41,800円 | 12,100円 |
|
||||
| G7B30-2018 | 76,900円 | 64,500円 | 12,400円 |
|
||||
| G7B30-2019 | 73,200円 | 60,800円 | 12,400円 |
|
||||
| G7B30-2025 | 61,800円 | 49,400円 | 12,400円 |
|
||||
| G7B30-2518 | 89,600円 | 75,300円 | 14,300円 |
|
||||
| G7B30-2519 | 85,000円 | 70,700円 | 14,300円 |
|
||||
| G7B30-2525 | 75,000円 | 60,700円 | 14,300円 |
|
||||
| G7B30-3218 | 105,800円 | 90,200円 | 15,600円 |
|
||||
| G7B30-3219 | 101,000円 | 85,400円 | 15,600円 |
|
||||
| G7B30-3225 | 86,200円 | 70,600円 | 15,600円 |
|
||||
| G7B35-1518 | 74,200円 | 62,100円 | 12,100円 |
|
||||
| G7B35-1519 | 71,300円 | 59,200円 | 12,100円 |
|
||||
| G7B35-1525 | 60,300円 | 48,200円 | 12,100円 |
|
||||
| G7B35-2018 | 87,000円 | 74,600円 | 12,400円 |
|
||||
| G7B35-2019 | 82,500円 | 70,100円 | 12,400円 |
|
||||
| G7B35-2025 | 69,500円 | 57,100円 | 12,400円 |
|
||||
| G7B35-2518 | 101,600円 | 87,300円 | 14,300円 |
|
||||
| G7B35-2519 | 96,100円 | 81,800円 | 14,300円 |
|
||||
| G7B35-2525 | 83,600円 | 69,300円 | 14,300円 |
|
||||
| G7B35-3218 | 120,100円 | 104,500円 | 15,600円 |
|
||||
| G7B35-3219 | 114,700円 | 99,100円 | 15,600円 |
|
||||
| G7B35-3225 | 95,900円 | 80,300円 | 15,600円 |
|
||||
| G7B40-1518 | 82,500円 | 70,400円 | 12,100円 |
|
||||
| G7B40-1519 | 78,800円 | 66,700円 | 12,100円 |
|
||||
| G7B40-1525 | 66,400円 | 54,300円 | 12,100円 |
|
||||
| G7B40-2018 | 97,300円 | 84,900円 | 12,400円 |
|
||||
| G7B40-2019 | 92,000円 | 79,600円 | 12,400円 |
|
||||
| G7B40-2025 | 76,900円 | 64,500円 | 12,400円 |
|
||||
| G7B40-2518 | 114,200円 | 99,900円 | 14,300円 |
|
||||
| G7B40-2519 | 107,600円 | 93,300円 | 14,300円 |
|
||||
| G7B40-2525 | 89,800円 | 75,500円 | 14,300円 |
|
||||
| G7B40-3218 | 135,000円 | 119,400円 | 15,600円 |
|
||||
| G7B40-3219 | 128,300円 | 112,700円 | 15,600円 |
|
||||
| G7B40-3225 | 106,500円 | 90,900円 | 15,600円 |
|
||||
| G7B45-1518 | 90,700円 | 78,600円 | 12,100円 |
|
||||
| G7B45-1519 | 86,700円 | 74,600円 | 12,100円 |
|
||||
| G7B45-1525 | 72,700円 | 60,600円 | 12,100円 |
|
||||
| G7B45-2018 | 107,600円 | 95,200円 | 12,400円 |
|
||||
| G7B45-2019 | 101,500円 | 89,100円 | 12,400円 |
|
||||
| G7B45-2025 | 84,700円 | 72,300円 | 12,400円 |
|
||||
| G7B45-2518 | 126,200円 | 111,900円 | 14,300円 |
|
||||
| G7B45-2519 | 118,800円 | 104,500円 | 14,300円 |
|
||||
| G7B45-2525 | 98,700円 | 84,400円 | 14,300円 |
|
||||
| G7B45-3218 | 149,300円 | 133,700円 | 15,600円 |
|
||||
| G7B45-3219 | 141,800円 | 126,200円 | 15,600円 |
|
||||
| G7B45-3225 | 117,300円 | 101,700円 | 15,600円 |
|
||||
| G7B50-1518 | 98,100円 | 86,000円 | 12,100円 |
|
||||
| G7B50-1519 | 93,500円 | 81,400円 | 12,100円 |
|
||||
| G7B50-1525 | 78,100円 | 66,000円 | 12,100円 |
|
||||
| G7B50-2018 | 115,300円 | 102,900円 | 12,400円 |
|
||||
| G7B50-2019 | 109,900円 | 97,500円 | 12,400円 |
|
||||
| G7B50-2025 | 91,300円 | 78,900円 | 12,400円 |
|
||||
| G7B50-2518 | 137,300円 | 123,000円 | 14,300円 |
|
||||
| G7B50-2519 | 128,900円 | 114,600円 | 14,300円 |
|
||||
| G7B50-2525 | 106,700円 | 92,400円 | 14,300円 |
|
||||
| G7B50-3218 | 162,500円 | 146,900円 | 15,600円 |
|
||||
| G7B50-3219 | 153,900円 | 138,300円 | 15,600円 |
|
||||
| G7B50-3225 | 126,800円 | 111,200円 | 15,600円 |
|
製品説明

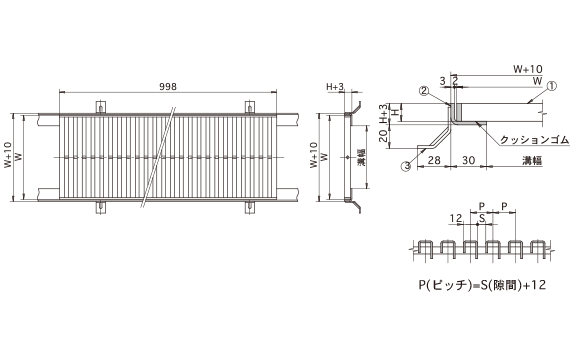

外形寸法図・部品名称表
型式寸法表[単位mm]
| 型式 | W | H | S | 蓋kg | T荷重(側溝用) | T荷重(横断溝用) |
|---|---|---|---|---|---|---|
| G7B15-1518 | 150 | 15 | 6 | 4.8 | T-14 | T-6 |
| G7B15-1519 | 150 | 15 | 7 | 4.1 | T-14 | T-6 |
| G7B15-1525 | 150 | 15 | 13 | 3.5 | T-6 | T-2 |
| G7B15-2018 | 150 | 20 | 6 | 6.9 | T-20 | T-20 |
| G7B15-2019 | 150 | 20 | 7 | 5.9 | T-20 | T-20 |
| G7B15-2025 | 150 | 20 | 13 | 4.9 | T-20 | T-14 |
| G7B15-2518 | 150 | 25 | 6 | 8.5 | T-20 | T-20 |
| G7B15-2519 | 150 | 25 | 7 | 7.5 | T-20 | T-20 |
| G7B15-2525 | 150 | 25 | 13 | 6.2 | T-20 | T-20 |
| G7B15-3218 | 150 | 32 | 6 | 9 | T-20 | T-20 |
| G7B15-3219 | 150 | 32 | 7 | 8.7 | T-20 | T-20 |
| G7B15-3225 | 150 | 32 | 13 | 7.1 | T-20 | T-20 |
| G7B20-1518 | 200 | 15 | 6 | 6.3 | T-2 | 歩行用 |
| G7B20-1519 | 200 | 15 | 7 | 6 | T-2 | 歩行用 |
| G7B20-1525 | 200 | 15 | 13 | 4.9 | 歩行用 | 歩行用 |
| G7B20-2018 | 200 | 20 | 6 | 9 | T-14 | T-2 |
| G7B20-2019 | 200 | 20 | 7 | 8.7 | T-14 | T-2 |
| G7B20-2025 | 200 | 20 | 13 | 6.9 | T-2 | T-2 |
| G7B20-2518 | 200 | 25 | 6 | 11.2 | T-20 | T-14 |
| G7B20-2519 | 200 | 25 | 7 | 10.7 | T-20 | T-14 |
| G7B20-2525 | 200 | 25 | 13 | 8.6 | T-20 | T-14 |
| G7B20-3218 | 200 | 32 | 6 | 11.7 | T-20 | T-20 |
| G7B20-3219 | 200 | 32 | 7 | 11.2 | T-20 | T-20 |
| G7B20-3225 | 200 | 32 | 13 | 9.8 | T-20 | T-20 |
| G7B25-1518 | 250 | 15 | 6 | 7.7 | 歩行用 | 歩行用 |
| G7B25-1519 | 250 | 15 | 7 | 6.4 | 歩行用 | 歩行用 |
| G7B25-1525 | 250 | 15 | 13 | 5.3 | 歩行用 | 歩行用 |
| G7B25-2018 | 250 | 20 | 6 | 11 | T-2 | T-2 |
| G7B25-2019 | 250 | 20 | 7 | 9.2 | T-2 | T-2 |
| G7B25-2025 | 250 | 20 | 13 | 7.5 | T-2 | 歩行用 |
| G7B25-2518 | 250 | 25 | 6 | 13.6 | T-14 | T-2 |
| G7B25-2519 | 250 | 25 | 7 | 11.8 | T-14 | T-2 |
| G7B25-2525 | 250 | 25 | 13 | 9.6 | T-2 | T-2 |
| G7B25-3218 | 250 | 32 | 6 | 14.2 | T-20 | T-14 |
| G7B25-3219 | 250 | 32 | 7 | 13.6 | T-20 | T-14 |
| G7B25-3225 | 250 | 32 | 13 | 10.8 | T-14 | T-6 |
| G7B30-1518 | 300 | 15 | 6 | 8.9 | 歩行用 | 歩行用 |
| G7B30-1519 | 300 | 15 | 7 | 7.4 | 歩行用 | 歩行用 |
| G7B30-1525 | 300 | 15 | 13 | 6.1 | 歩行用 | 歩行用 |
| G7B30-2018 | 300 | 20 | 6 | 12.6 | T-2 | 歩行用 |
| G7B30-2019 | 300 | 20 | 7 | 10.7 | T-2 | 歩行用 |
| G7B30-2025 | 300 | 20 | 13 | 8.7 | 歩行用 | 歩行用 |
| G7B30-2518 | 300 | 25 | 6 | 15.6 | T-2 | T-2 |
| G7B30-2519 | 300 | 25 | 7 | 14.9 | T-2 | T-2 |
| G7B30-2525 | 300 | 25 | 13 | 11.1 | T-2 | 歩行用 |
| G7B30-3218 | 300 | 32 | 6 | 16.2 | T-14 | T-2 |
| G7B30-3219 | 300 | 32 | 7 | 15.5 | T-14 | T-2 |
| G7B30-3225 | 300 | 32 | 13 | 13.6 | T-2 | T-2 |
| G7B35-1518 | 350 | 15 | 6 | 10.1 | 歩行用 | 歩行用 |
| G7B35-1519 | 350 | 15 | 7 | 8.7 | 歩行用 | 歩行用 |
| G7B35-1525 | 350 | 15 | 13 | 7.1 | 歩行用 | 歩行用 |
| G7B35-2018 | 350 | 20 | 6 | 14.6 | 歩行用 | 歩行用 |
| G7B35-2019 | 350 | 20 | 7 | 12.4 | 歩行用 | 歩行用 |
| G7B35-2025 | 350 | 20 | 13 | 10.1 | 歩行用 | 歩行用 |
| G7B35-2518 | 350 | 25 | 6 | 18 | T-2 | 歩行用 |
| G7B35-2519 | 350 | 25 | 7 | 16 | T-2 | 歩行用 |
| G7B35-2525 | 350 | 25 | 13 | 12.9 | T-2 | 歩行用 |
| G7B35-3218 | 350 | 32 | 6 | 18.6 | T-2 | T-2 |
| G7B35-3219 | 350 | 32 | 7 | 17.8 | T-2 | T-2 |
| G7B35-3225 | 350 | 32 | 13 | 14.1 | T-2 | T-2 |
| G7B40-1518 | 400 | 15 | 6 | 12.3 | 歩行用 | 歩行用 |
| G7B40-1519 | 400 | 15 | 7 | 9.7 | 歩行用 | 歩行用 |
| G7B40-1525 | 400 | 15 | 13 | 7.9 | 歩行用 | 歩行用 |
| G7B40-2018 | 400 | 20 | 6 | 17.6 | 歩行用 | 歩行用 |
| G7B40-2019 | 400 | 20 | 7 | 14 | 歩行用 | 歩行用 |
| G7B40-2025 | 400 | 20 | 13 | 11.3 | 歩行用 | 歩行用 |
| G7B40-2518 | 400 | 25 | 6 | 21.7 | T-2 | 歩行用 |
| G7B40-2519 | 400 | 25 | 7 | 20.7 | 歩行用 | 歩行用 |
| G7B40-2525 | 400 | 25 | 13 | 16.2 | 歩行用 | 歩行用 |
| G7B40-3218 | 400 | 32 | 6 | 22.4 | T-2 | T-2 |
| G7B40-3219 | 400 | 32 | 7 | 21.4 | T-2 | T-2 |
| G7B40-3225 | 400 | 32 | 13 | 16.9 | T-2 | 歩行用 |
| G7B45-1518 | 450 | 15 | 6 | 17.8 | 歩行用 | 歩行用 |
| G7B45-1519 | 450 | 15 | 7 | 11 | 歩行用 | 歩行用 |
| G7B45-1525 | 450 | 15 | 13 | 8.9 | 歩行用 | 歩行用 |
| G7B45-2018 | 450 | 20 | 6 | 26 | 歩行用 | 歩行用 |
| G7B45-2019 | 450 | 20 | 7 | 15.7 | 歩行用 | 歩行用 |
| G7B45-2025 | 450 | 20 | 13 | 12.7 | 歩行用 | 歩行用 |
| G7B45-2518 | 450 | 25 | 6 | 32 | 歩行用 | 歩行用 |
| G7B45-2519 | 450 | 25 | 7 | 20.3 | 歩行用 | 歩行用 |
| G7B45-2525 | 450 | 25 | 13 | 16.3 | 歩行用 | 歩行用 |
| G7B45-3218 | 450 | 32 | 6 | 33 | T-2 | 歩行用 |
| G7B45-3219 | 450 | 32 | 7 | 24.7 | T-2 | 歩行用 |
| G7B45-3225 | 450 | 32 | 13 | 19.8 | T-2 | 歩行用 |
| G7B50-1518 | 500 | 15 | 6 | 20.4 | 歩行用 | 歩行用 |
| G7B50-1519 | 500 | 15 | 7 | 12 | 歩行用 | 歩行用 |
| G7B50-1525 | 500 | 15 | 13 | 9.7 | 歩行用 | 歩行用 |
| G7B50-2018 | 500 | 20 | 6 | 28 | 歩行用 | 歩行用 |
| G7B50-2019 | 500 | 20 | 7 | 17.3 | 歩行用 | 歩行用 |
| G7B50-2025 | 500 | 20 | 13 | 13.9 | 歩行用 | 歩行用 |
| G7B50-2518 | 500 | 25 | 6 | 36.7 | 歩行用 | 歩行用 |
| G7B50-2519 | 500 | 25 | 7 | 22.3 | 歩行用 | 歩行用 |
| G7B50-2525 | 500 | 25 | 13 | 17.8 | 歩行用 | 歩行用 |
| G7B50-3218 | 500 | 32 | 6 | 37.6 | T-2 | 歩行用 |
| G7B50-3219 | 500 | 32 | 7 | 27.2 | T-2 | 歩行用 |
| G7B50-3225 | 500 | 32 | 13 | 21.7 | 歩行用 | 歩行用 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SUS304 | |
| ② | 受枠 | SUS304 | |
| ③ | アンカー | SPCC |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
