G7BR型
| 品番 | G7BR |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | ステンレス製 |
| 用途 | 横断溝用 |
| 蓋主材 | セブンバー |
| 荷重レベル | その他 |
| 規格 | |
| 備考 | 滑止（ローレット） |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 ・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。 ・受枠型式：GHY-B○○型（○○には本体高さ寸法Ｈが入ります。） |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| G7BR15-1518 | 51,100円 | 39,000円 | 12,100円 |
|
||||
| G7BR15-1519 | 49,800円 | 37,700円 | 12,100円 |
|
||||
| G7BR15-1525 | 43,000円 | 30,900円 | 12,100円 |
|
||||
| G7BR15-2018 | 56,600円 | 44,200円 | 12,400円 |
|
||||
| G7BR15-2019 | 54,700円 | 42,300円 | 12,400円 |
|
||||
| G7BR15-2025 | 47,300円 | 34,900円 | 12,400円 |
|
||||
| G7BR15-2518 | 64,700円 | 50,400円 | 14,300円 |
|
||||
| G7BR15-2519 | 62,400円 | 48,100円 | 14,300円 |
|
||||
| G7BR15-2525 | 54,100円 | 39,800円 | 14,300円 |
|
||||
| G7BR15-3218 | 75,400円 | 59,800円 | 15,600円 |
|
||||
| G7BR15-3219 | 73,000円 | 57,400円 | 15,600円 |
|
||||
| G7BR15-3225 | 63,100円 | 47,500円 | 15,600円 |
|
||||
| G7BR20-1518 | 57,000円 | 44,900円 | 12,100円 |
|
||||
| G7BR20-1519 | 55,300円 | 43,200円 | 12,100円 |
|
||||
| G7BR20-1525 | 47,400円 | 35,300円 | 12,100円 |
|
||||
| G7BR20-2018 | 63,600円 | 51,200円 | 12,400円 |
|
||||
| G7BR20-2019 | 61,000円 | 48,600円 | 12,400円 |
|
||||
| G7BR20-2025 | 52,300円 | 39,900円 | 12,400円 |
|
||||
| G7BR20-2518 | 73,500円 | 59,200円 | 14,300円 |
|
||||
| G7BR20-2519 | 70,200円 | 55,900円 | 14,300円 |
|
||||
| G7BR20-2525 | 60,000円 | 45,700円 | 14,300円 |
|
||||
| G7BR20-3218 | 85,600円 | 70,000円 | 15,600円 |
|
||||
| G7BR20-3219 | 82,400円 | 66,800円 | 15,600円 |
|
||||
| G7BR20-3225 | 70,400円 | 54,800円 | 15,600円 |
|
||||
| G7BR25-1518 | 65,600円 | 53,500円 | 12,100円 |
|
||||
| G7BR25-1519 | 63,400円 | 51,300円 | 12,100円 |
|
||||
| G7BR25-1525 | 53,900円 | 41,800円 | 12,100円 |
|
||||
| G7BR25-2018 | 75,000円 | 62,600円 | 12,400円 |
|
||||
| G7BR25-2019 | 71,700円 | 59,300円 | 12,400円 |
|
||||
| G7BR25-2025 | 60,900円 | 48,500円 | 12,400円 |
|
||||
| G7BR25-2518 | 86,700円 | 72,400円 | 14,300円 |
|
||||
| G7BR25-2519 | 82,700円 | 68,400円 | 14,300円 |
|
||||
| G7BR25-2525 | 70,800円 | 56,500円 | 14,300円 |
|
||||
| G7BR25-3218 | 101,600円 | 86,000円 | 15,600円 |
|
||||
| G7BR25-3219 | 97,500円 | 81,900円 | 15,600円 |
|
||||
| G7BR25-3225 | 83,400円 | 67,800円 | 15,600円 |
|
||||
| G7BR30-1518 | 70,100円 | 58,000円 | 12,100円 |
|
||||
| G7BR30-1519 | 67,600円 | 55,500円 | 12,100円 |
|
||||
| G7BR30-1525 | 57,200円 | 45,100円 | 12,100円 |
|
||||
| G7BR30-2018 | 80,700円 | 68,300円 | 12,400円 |
|
||||
| G7BR30-2019 | 77,000円 | 64,600円 | 12,400円 |
|
||||
| G7BR30-2025 | 65,000円 | 52,600円 | 12,400円 |
|
||||
| G7BR30-2518 | 93,600円 | 79,300円 | 14,300円 |
|
||||
| G7BR30-2519 | 89,000円 | 74,700円 | 14,300円 |
|
||||
| G7BR30-2525 | 78,100円 | 63,800円 | 14,300円 |
|
||||
| G7BR30-3218 | 109,900円 | 94,300円 | 15,600円 |
|
||||
| G7BR30-3219 | 105,200円 | 89,600円 | 15,600円 |
|
||||
| G7BR30-3225 | 89,500円 | 73,900円 | 15,600円 |
|
||||
| G7BR35-1518 | 83,000円 | 70,900円 | 12,100円 |
|
||||
| G7BR35-1519 | 80,000円 | 67,900円 | 12,100円 |
|
||||
| G7BR35-1525 | 67,000円 | 54,900円 | 12,100円 |
|
||||
| G7BR35-2018 | 95,300円 | 82,900円 | 12,400円 |
|
||||
| G7BR35-2019 | 90,800円 | 78,400円 | 12,400円 |
|
||||
| G7BR35-2025 | 75,900円 | 63,500円 | 12,400円 |
|
||||
| G7BR35-2518 | 109,900円 | 95,600円 | 14,300円 |
|
||||
| G7BR35-2519 | 104,400円 | 90,100円 | 14,300円 |
|
||||
| G7BR35-2525 | 90,100円 | 75,800円 | 14,300円 |
|
||||
| G7BR35-3218 | 128,600円 | 113,000円 | 15,600円 |
|
||||
| G7BR35-3219 | 123,100円 | 107,500円 | 15,600円 |
|
||||
| G7BR35-3225 | 102,400円 | 86,800円 | 15,600円 |
|
||||
| G7BR40-1518 | 91,000円 | 78,900円 | 12,100円 |
|
||||
| G7BR40-1519 | 87,300円 | 75,200円 | 12,100円 |
|
||||
| G7BR40-1525 | 73,000円 | 60,900円 | 12,100円 |
|
||||
| G7BR40-2018 | 105,800円 | 93,400円 | 12,400円 |
|
||||
| G7BR40-2019 | 100,400円 | 88,000円 | 12,400円 |
|
||||
| G7BR40-2025 | 83,600円 | 71,200円 | 12,400円 |
|
||||
| G7BR40-2518 | 122,700円 | 108,400円 | 14,300円 |
|
||||
| G7BR40-2519 | 116,000円 | 101,700円 | 14,300円 |
|
||||
| G7BR40-2525 | 96,100円 | 81,800円 | 14,300円 |
|
||||
| G7BR40-3218 | 143,100円 | 127,500円 | 15,600円 |
|
||||
| G7BR40-3219 | 136,400円 | 120,800円 | 15,600円 |
|
||||
| G7BR40-3225 | 113,200円 | 97,600円 | 15,600円 |
|
||||
| G7BR45-1518 | 99,300円 | 87,200円 | 12,100円 |
|
||||
| G7BR45-1519 | 95,300円 | 83,200円 | 12,100円 |
|
||||
| G7BR45-1525 | 79,400円 | 67,300円 | 12,100円 |
|
||||
| G7BR45-2018 | 116,000円 | 103,600円 | 12,400円 |
|
||||
| G7BR45-2019 | 109,900円 | 97,500円 | 12,400円 |
|
||||
| G7BR45-2025 | 91,100円 | 78,700円 | 12,400円 |
|
||||
| G7BR45-2518 | 134,700円 | 120,400円 | 14,300円 |
|
||||
| G7BR45-2519 | 127,300円 | 113,000円 | 14,300円 |
|
||||
| G7BR45-2525 | 105,300円 | 91,000円 | 14,300円 |
|
||||
| G7BR45-3218 | 157,800円 | 142,200円 | 15,600円 |
|
||||
| G7BR45-3219 | 150,200円 | 134,600円 | 15,600円 |
|
||||
| G7BR45-3225 | 123,900円 | 108,300円 | 15,600円 |
|
||||
| G7BR50-1518 | 106,500円 | 94,400円 | 12,100円 |
|
||||
| G7BR50-1519 | 101,900円 | 89,800円 | 12,100円 |
|
||||
| G7BR50-1525 | 84,700円 | 72,600円 | 12,100円 |
|
||||
| G7BR50-2018 | 126,500円 | 114,100円 | 12,400円 |
|
||||
| G7BR50-2019 | 118,200円 | 105,800円 | 12,400円 |
|
||||
| G7BR50-2025 | 97,600円 | 85,200円 | 12,400円 |
|
||||
| G7BR50-2518 | 145,900円 | 131,600円 | 14,300円 |
|
||||
| G7BR50-2519 | 137,300円 | 123,000円 | 14,300円 |
|
||||
| G7BR50-2525 | 113,200円 | 98,900円 | 14,300円 |
|
||||
| G7BR50-3218 | 170,800円 | 155,200円 | 15,600円 |
|
||||
| G7BR50-3219 | 162,200円 | 146,600円 | 15,600円 |
|
||||
| G7BR50-3225 | 133,300円 | 117,700円 | 15,600円 |
|
製品説明

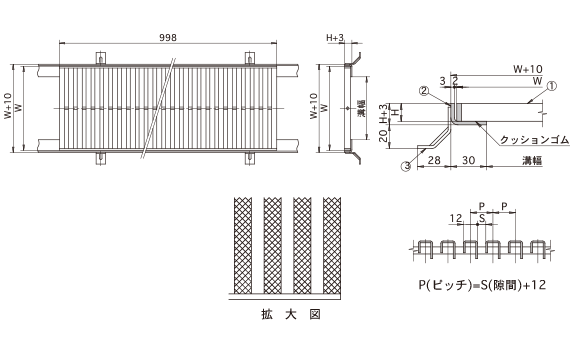

外形寸法図・部品名称表
型式寸法表[単位mm]
| 型式 | W | H | S | 蓋kg | T荷重(側溝用) | T荷重(横断溝用) |
|---|---|---|---|---|---|---|
| G7BR15-1518 | 150 | 15 | 6 | 4.8 | T-14 | T-6 |
| G7BR15-1519 | 150 | 15 | 7 | 4.1 | T-14 | T-6 |
| G7BR15-1525 | 150 | 15 | 13 | 3.5 | T-6 | T-2 |
| G7BR15-2018 | 150 | 20 | 6 | 6.9 | T-20 | T-20 |
| G7BR15-2019 | 150 | 20 | 7 | 5.9 | T-20 | T-20 |
| G7BR15-2025 | 150 | 20 | 13 | 4.9 | T-20 | T-14 |
| G7BR15-2518 | 150 | 25 | 6 | 8.5 | T-20 | T-20 |
| G7BR15-2519 | 150 | 25 | 7 | 7.5 | T-20 | T-20 |
| G7BR15-2525 | 150 | 25 | 13 | 6.2 | T-20 | T-20 |
| G7BR15-3218 | 150 | 32 | 6 | 9 | T-20 | T-20 |
| G7BR15-3219 | 150 | 32 | 7 | 8.7 | T-20 | T-20 |
| G7BR15-3225 | 150 | 32 | 13 | 7.1 | T-20 | T-20 |
| G7BR20-1518 | 200 | 15 | 6 | 6.3 | T-2 | 歩行用 |
| G7BR20-1519 | 200 | 15 | 7 | 6 | T-2 | 歩行用 |
| G7BR20-1525 | 200 | 15 | 13 | 4.9 | 歩行用 | 歩行用 |
| G7BR20-2018 | 200 | 20 | 6 | 9 | T-14 | T-2 |
| G7BR20-2019 | 200 | 20 | 7 | 8.7 | T-14 | T-2 |
| G7BR20-2025 | 200 | 20 | 13 | 6.9 | T-2 | T-2 |
| G7BR20-2518 | 200 | 25 | 6 | 11.2 | T-20 | T-14 |
| G7BR20-2519 | 200 | 25 | 7 | 10.7 | T-20 | T-14 |
| G7BR20-2525 | 200 | 25 | 13 | 8.6 | T-20 | T-14 |
| G7BR20-3218 | 200 | 32 | 6 | 11.7 | T-20 | T-20 |
| G7BR20-3219 | 200 | 32 | 7 | 11.2 | T-20 | T-20 |
| G7BR20-3225 | 200 | 32 | 13 | 9.8 | T-20 | T-20 |
| G7BR25-1518 | 250 | 15 | 6 | 7.7 | 歩行用 | 歩行用 |
| G7BR25-1519 | 250 | 15 | 7 | 6.4 | 歩行用 | 歩行用 |
| G7BR25-1525 | 250 | 15 | 13 | 5.3 | 歩行用 | 歩行用 |
| G7BR25-2018 | 250 | 20 | 6 | 11 | T-2 | T-2 |
| G7BR25-2019 | 250 | 20 | 7 | 9.2 | T-2 | T-2 |
| G7BR25-2025 | 250 | 20 | 13 | 7.5 | T-2 | 歩行用 |
| G7BR25-2518 | 250 | 25 | 6 | 13.6 | T-14 | T-2 |
| G7BR25-2519 | 250 | 25 | 7 | 11.8 | T-14 | T-2 |
| G7BR25-2525 | 250 | 25 | 13 | 9.6 | T-2 | T-2 |
| G7BR25-3218 | 250 | 32 | 6 | 14.2 | T-20 | T-14 |
| G7BR25-3219 | 250 | 32 | 7 | 13.6 | T-20 | T-14 |
| G7BR25-3225 | 250 | 32 | 13 | 10.8 | T-14 | T-6 |
| G7BR30-1518 | 300 | 15 | 6 | 8.9 | 歩行用 | 歩行用 |
| G7BR30-1519 | 300 | 15 | 7 | 7.4 | 歩行用 | 歩行用 |
| G7BR30-1525 | 300 | 15 | 13 | 6.1 | 歩行用 | 歩行用 |
| G7BR30-2018 | 300 | 20 | 6 | 12.6 | T-2 | 歩行用 |
| G7BR30-2019 | 300 | 20 | 7 | 10.7 | T-2 | 歩行用 |
| G7BR30-2025 | 300 | 20 | 13 | 8.7 | 歩行用 | 歩行用 |
| G7BR30-2518 | 300 | 25 | 6 | 15.6 | T-2 | T-2 |
| G7BR30-2519 | 300 | 25 | 7 | 14.9 | T-2 | T-2 |
| G7BR30-2525 | 300 | 25 | 13 | 11.1 | T-2 | 歩行用 |
| G7BR30-3218 | 300 | 32 | 6 | 16.2 | T-14 | T-2 |
| G7BR30-3219 | 300 | 32 | 7 | 15.5 | T-14 | T-2 |
| G7BR30-3225 | 300 | 32 | 13 | 13.6 | T-2 | T-2 |
| G7BR35-1518 | 350 | 15 | 6 | 10.1 | 歩行用 | 歩行用 |
| G7BR35-1519 | 350 | 15 | 7 | 8.7 | 歩行用 | 歩行用 |
| G7BR35-1525 | 350 | 15 | 13 | 7.1 | 歩行用 | 歩行用 |
| G7BR35-2018 | 350 | 20 | 6 | 14.6 | 歩行用 | 歩行用 |
| G7BR35-2019 | 350 | 20 | 7 | 12.4 | 歩行用 | 歩行用 |
| G7BR35-2025 | 350 | 20 | 13 | 10.1 | 歩行用 | 歩行用 |
| G7BR35-2518 | 350 | 25 | 6 | 18 | T-2 | 歩行用 |
| G7BR35-2519 | 350 | 25 | 7 | 16 | T-2 | 歩行用 |
| G7BR35-2525 | 350 | 25 | 13 | 12.9 | T-2 | 歩行用 |
| G7BR35-3218 | 350 | 32 | 6 | 18.6 | T-2 | T-2 |
| G7BR35-3219 | 350 | 32 | 7 | 17.8 | T-2 | T-2 |
| G7BR35-3225 | 350 | 32 | 13 | 14.1 | T-2 | T-2 |
| G7BR40-1518 | 400 | 15 | 6 | 12.3 | 歩行用 | 歩行用 |
| G7BR40-1519 | 400 | 15 | 7 | 9.7 | 歩行用 | 歩行用 |
| G7BR40-1525 | 400 | 15 | 13 | 7.9 | 歩行用 | 歩行用 |
| G7BR40-2018 | 400 | 20 | 6 | 17.6 | 歩行用 | 歩行用 |
| G7BR40-2019 | 400 | 20 | 7 | 14 | 歩行用 | 歩行用 |
| G7BR40-2025 | 400 | 20 | 13 | 11.3 | 歩行用 | 歩行用 |
| G7BR40-2518 | 400 | 25 | 6 | 21.7 | T-2 | 歩行用 |
| G7BR40-2519 | 400 | 25 | 7 | 20.7 | T-2 | 歩行用 |
| G7BR40-2525 | 400 | 25 | 13 | 16.2 | T-2 | 歩行用 |
| G7BR40-3218 | 400 | 32 | 6 | 22.4 | T-2 | T-2 |
| G7BR40-3219 | 400 | 32 | 7 | 21.4 | T-2 | T-2 |
| G7BR40-3225 | 400 | 32 | 13 | 16.9 | T-2 | 歩行用 |
| G7BR45-1518 | 450 | 15 | 6 | 17.8 | 歩行用 | 歩行用 |
| G7BR45-1519 | 450 | 15 | 7 | 11 | 歩行用 | 歩行用 |
| G7BR45-1525 | 450 | 15 | 13 | 8.9 | 歩行用 | 歩行用 |
| G7BR45-2018 | 450 | 20 | 6 | 26 | 歩行用 | 歩行用 |
| G7BR45-2019 | 450 | 20 | 7 | 15.7 | 歩行用 | 歩行用 |
| G7BR45-2025 | 450 | 20 | 13 | 12.7 | 歩行用 | 歩行用 |
| G7BR45-2518 | 450 | 25 | 6 | 32 | 歩行用 | 歩行用 |
| G7BR45-2519 | 450 | 25 | 7 | 20.3 | 歩行用 | 歩行用 |
| G7BR45-2525 | 450 | 25 | 13 | 16.3 | 歩行用 | 歩行用 |
| G7BR45-3218 | 450 | 32 | 6 | 33 | T-2 | 歩行用 |
| G7BR45-3219 | 450 | 32 | 7 | 24.7 | T-2 | 歩行用 |
| G7BR45-3225 | 450 | 32 | 13 | 19.8 | T-2 | 歩行用 |
| G7BR50-1518 | 500 | 15 | 6 | 20.4 | 歩行用 | 歩行用 |
| G7BR50-1519 | 500 | 15 | 7 | 12 | 歩行用 | 歩行用 |
| G7BR50-1525 | 500 | 15 | 13 | 9.7 | 歩行用 | 歩行用 |
| G7BR50-2018 | 500 | 20 | 6 | 28 | 歩行用 | 歩行用 |
| G7BR50-2019 | 500 | 20 | 7 | 17.3 | 歩行用 | 歩行用 |
| G7BR50-2025 | 500 | 20 | 13 | 13.9 | 歩行用 | 歩行用 |
| G7BR50-2518 | 500 | 25 | 6 | 36.7 | 歩行用 | 歩行用 |
| G7BR50-2519 | 500 | 25 | 7 | 22.3 | 歩行用 | 歩行用 |
| G7BR50-2525 | 500 | 25 | 13 | 17.8 | 歩行用 | 歩行用 |
| G7BR50-3218 | 500 | 32 | 6 | 37.6 | T-2 | 歩行用 |
| G7BR50-3219 | 500 | 32 | 7 | 27.2 | T-2 | 歩行用 |
| G7BR50-3225 | 500 | 32 | 13 | 21.7 | 歩行用 | 歩行用 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SUS304 | |
| ② | 受枠 | SUS304 | |
| ③ | アンカー | SUS304 |
