GFBL型
| 品番 | GFBL |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | ステンレス製 |
| 用途 | 横断溝用 |
| 蓋主材 | フラットバー |
| 荷重レベル | その他 |
| 規格 | |
| 備考 | ボルト固定 |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 ・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。 ・受枠型式：GHY-BL○○型（○○には本体高さ寸法Ｈが入ります。） |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| GFBL15-1510 | 70,300円 | 56,300円 | 14,000円 |
|
||||
| GFBL15-1513 | 61,000円 | 47,000円 | 14,000円 |
|
||||
| GFBL15-1515 | 57,100円 | 43,100円 | 14,000円 |
|
||||
| GFBL15-1530 | 45,100円 | 31,100円 | 14,000円 |
|
||||
| GFBL15-2010 | 88,700円 | 73,100円 | 15,600円 |
|
||||
| GFBL15-2013 | 73,900円 | 58,300円 | 15,600円 |
|
||||
| GFBL15-2015 | 66,900円 | 51,300円 | 15,600円 |
|
||||
| GFBL15-2030 | 49,800円 | 34,200円 | 15,600円 |
|
||||
| GFBL15-2510 | 102,700円 | 85,600円 | 17,100円 |
|
||||
| GFBL15-2513 | 85,600円 | 68,500円 | 17,100円 |
|
||||
| GFBL15-2515 | 80,100円 | 63,000円 | 17,100円 |
|
||||
| GFBL15-2530 | 59,600円 | 42,500円 | 17,100円 |
|
||||
| GFBL15-3210 | 126,300円 | 107,300円 | 19,000円 |
|
||||
| GFBL15-3213 | 105,300円 | 86,300円 | 19,000円 |
|
||||
| GFBL15-3215 | 96,800円 | 77,800円 | 19,000円 |
|
||||
| GFBL15-3230 | 76,100円 | 57,100円 | 19,000円 |
|
||||
| GFBL20-1510 | 83,200円 | 69,200円 | 14,000円 |
|
||||
| GFBL20-1513 | 70,000円 | 56,000円 | 14,000円 |
|
||||
| GFBL20-1515 | 64,600円 | 50,600円 | 14,000円 |
|
||||
| GFBL20-1530 | 49,000円 | 35,000円 | 14,000円 |
|
||||
| GFBL20-2010 | 106,100円 | 90,500円 | 15,600円 |
|
||||
| GFBL20-2013 | 86,500円 | 70,900円 | 15,600円 |
|
||||
| GFBL20-2015 | 78,600円 | 63,000円 | 15,600円 |
|
||||
| GFBL20-2030 | 56,800円 | 41,200円 | 15,600円 |
|
||||
| GFBL20-2510 | 124,400円 | 107,300円 | 17,100円 |
|
||||
| GFBL20-2513 | 101,100円 | 84,000円 | 17,100円 |
|
||||
| GFBL20-2515 | 88,000円 | 70,900円 | 17,100円 |
|
||||
| GFBL20-2530 | 62,700円 | 45,600円 | 17,100円 |
|
||||
| GFBL20-3210 | 151,200円 | 132,200円 | 19,000円 |
|
||||
| GFBL20-3213 | 122,000円 | 103,000円 | 19,000円 |
|
||||
| GFBL20-3215 | 107,600円 | 88,600円 | 19,000円 |
|
||||
| GFBL20-3230 | 72,500円 | 53,500円 | 19,000円 |
|
||||
| GFBL25-1510 | 97,400円 | 83,400円 | 14,000円 |
|
|
|
||
| GFBL25-1513 | 82,400円 | 68,400円 | 14,000円 |
|
|
|
||
| GFBL25-1515 | 75,800円 | 61,800円 | 14,000円 |
|
|
|
||
| GFBL25-1530 | 55,200円 | 41,200円 | 14,000円 |
|
|
|
||
| GFBL25-2010 | 126,000円 | 110,400円 | 15,600円 |
|
|
|
||
| GFBL25-2013 | 101,600円 | 86,000円 | 15,600円 |
|
|
|
||
| GFBL25-2015 | 93,300円 | 77,700円 | 15,600円 |
|
|
|
||
| GFBL25-2030 | 64,100円 | 48,500円 | 15,600円 |
|
|
|
||
| GFBL25-2510 | 146,500円 | 129,400円 | 17,100円 |
|
|
|
||
| GFBL25-2513 | 119,800円 | 102,700円 | 17,100円 |
|
|
|
||
| GFBL25-2515 | 108,900円 | 91,800円 | 17,100円 |
|
|
|
||
| GFBL25-2530 | 73,400円 | 56,300円 | 17,100円 |
|
|
|
||
| GFBL25-3210 | 179,200円 | 160,200円 | 19,000円 |
|
|
|
||
| GFBL25-3213 | 151,500円 | 132,500円 | 19,000円 |
|
|
|
||
| GFBL25-3215 | 127,400円 | 108,400円 | 19,000円 |
|
|
|
||
| GFBL25-3230 | 86,500円 | 67,500円 | 19,000円 |
|
|
|
||
| GFBL25-3810 | 198,800円 | 177,300円 | 21,500円 |
|
|
|
||
| GFBL25-3813 | 163,000円 | 141,500円 | 21,500円 |
|
|
|
||
| GFBL25-3815 | 147,800円 | 126,300円 | 21,500円 |
|
|
|
||
| GFBL25-3830 | 96,100円 | 74,600円 | 21,500円 |
|
|
|
||
| GFBL30-1510 | 110,900円 | 96,900円 | 14,000円 |
|
||||
| GFBL30-1513 | 91,800円 | 77,800円 | 14,000円 |
|
||||
| GFBL30-1515 | 84,500円 | 70,500円 | 14,000円 |
|
||||
| GFBL30-1530 | 59,700円 | 45,700円 | 14,000円 |
|
||||
| GFBL30-2010 | 143,100円 | 127,500円 | 15,600円 |
|
||||
| GFBL30-2013 | 114,300円 | 98,700円 | 15,600円 |
|
||||
| GFBL30-2015 | 102,700円 | 87,100円 | 15,600円 |
|
||||
| GFBL30-2030 | 71,600円 | 56,000円 | 15,600円 |
|
||||
| GFBL30-2510 | 166,400円 | 149,300円 | 17,100円 |
|
||||
| GFBL30-2513 | 134,600円 | 117,500円 | 17,100円 |
|
||||
| GFBL30-2515 | 122,300円 | 105,200円 | 17,100円 |
|
||||
| GFBL30-2530 | 74,400円 | 57,300円 | 17,100円 |
|
||||
| GFBL30-3210 | 203,600円 | 184,600円 | 19,000円 |
|
||||
| GFBL30-3213 | 163,600円 | 144,600円 | 19,000円 |
|
||||
| GFBL30-3215 | 142,500円 | 123,500円 | 19,000円 |
|
||||
| GFBL30-3230 | 93,300円 | 74,300円 | 19,000円 |
|
||||
| GFBL30-3810 | 231,500円 | 210,000円 | 21,500円 |
|
||||
| GFBL30-3813 | 184,800円 | 163,300円 | 21,500円 |
|
||||
| GFBL30-3815 | 165,500円 | 144,000円 | 21,500円 |
|
||||
| GFBL30-3830 | 108,000円 | 86,500円 | 21,500円 |
|
||||
| GFBL30-5010 | 308,000円 | 281,600円 | 26,400円 |
|
||||
| GFBL30-5013 | 245,000円 | 218,600円 | 26,400円 |
|
||||
| GFBL30-5015 | 211,600円 | 185,200円 | 26,400円 |
|
||||
| GFBL30-5030 | 133,000円 | 106,600円 | 26,400円 |
|
||||
| GFBL35-1510 | 124,800円 | 110,800円 | 14,000円 |
|
||||
| GFBL35-1513 | 105,300円 | 91,300円 | 14,000円 |
|
||||
| GFBL35-1515 | 96,400円 | 82,400円 | 14,000円 |
|
||||
| GFBL35-1530 | 66,900円 | 52,900円 | 14,000円 |
|
||||
| GFBL35-2010 | 164,300円 | 148,700円 | 15,600円 |
|
||||
| GFBL35-2013 | 130,200円 | 114,600円 | 15,600円 |
|
||||
| GFBL35-2015 | 117,600円 | 102,000円 | 15,600円 |
|
||||
| GFBL35-2030 | 77,300円 | 61,700円 | 15,600円 |
|
||||
| GFBL35-2510 | 191,300円 | 174,200円 | 17,100円 |
|
||||
| GFBL35-2513 | 153,700円 | 136,600円 | 17,100円 |
|
||||
| GFBL35-2515 | 140,500円 | 123,400円 | 17,100円 |
|
||||
| GFBL35-2530 | 89,600円 | 72,500円 | 17,100円 |
|
||||
| GFBL35-3210 | 236,100円 | 217,100円 | 19,000円 |
|
||||
| GFBL35-3213 | 188,500円 | 169,500円 | 19,000円 |
|
||||
| GFBL35-3215 | 163,300円 | 144,300円 | 19,000円 |
|
||||
| GFBL35-3230 | 105,200円 | 86,200円 | 19,000円 |
|
||||
| GFBL35-3810 | 262,600円 | 241,100円 | 21,500円 |
|
||||
| GFBL35-3813 | 212,800円 | 191,300円 | 21,500円 |
|
||||
| GFBL35-3815 | 189,000円 | 167,500円 | 21,500円 |
|
||||
| GFBL35-3830 | 119,900円 | 98,400円 | 21,500円 |
|
||||
| GFBL35-5010 | 350,800円 | 324,400円 | 26,400円 |
|
||||
| GFBL35-5013 | 283,700円 | 257,300円 | 26,400円 |
|
||||
| GFBL35-5015 | 238,000円 | 211,600円 | 26,400円 |
|
||||
| GFBL35-5030 | 147,300円 | 120,900円 | 26,400円 |
|
||||
| GFBL40-1510 | 138,100円 | 124,100円 | 14,000円 |
|
||||
| GFBL40-1513 | 114,800円 | 100,800円 | 14,000円 |
|
||||
| GFBL40-1515 | 105,300円 | 91,300円 | 14,000円 |
|
||||
| GFBL40-1530 | 70,800円 | 56,800円 | 14,000円 |
|
||||
| GFBL40-2010 | 180,800円 | 165,200円 | 15,600円 |
|
||||
| GFBL40-2013 | 144,800円 | 129,200円 | 15,600円 |
|
||||
| GFBL40-2015 | 129,700円 | 114,100円 | 15,600円 |
|
||||
| GFBL40-2030 | 85,600円 | 70,000円 | 15,600円 |
|
||||
| GFBL40-2510 | 210,500円 | 193,400円 | 17,100円 |
|
||||
| GFBL40-2513 | 168,300円 | 151,200円 | 17,100円 |
|
||||
| GFBL40-2515 | 152,800円 | 135,700円 | 17,100円 |
|
||||
| GFBL40-2530 | 95,400円 | 78,300円 | 17,100円 |
|
||||
| GFBL40-3210 | 259,200円 | 240,200円 | 19,000円 |
|
||||
| GFBL40-3213 | 205,600円 | 186,600円 | 19,000円 |
|
||||
| GFBL40-3215 | 178,300円 | 159,300円 | 19,000円 |
|
||||
| GFBL40-3230 | 112,300円 | 93,300円 | 19,000円 |
|
||||
| GFBL40-3810 | 292,400円 | 270,900円 | 21,500円 |
|
||||
| GFBL40-3813 | 233,000円 | 211,500円 | 21,500円 |
|
||||
| GFBL40-3815 | 207,200円 | 185,700円 | 21,500円 |
|
||||
| GFBL40-3830 | 128,000円 | 106,500円 | 21,500円 |
|
||||
| GFBL40-5010 | 396,000円 | 369,600円 | 26,400円 |
|
||||
| GFBL40-5013 | 311,100円 | 284,700円 | 26,400円 |
|
||||
| GFBL40-5015 | 265,100円 | 238,700円 | 26,400円 |
|
||||
| GFBL40-5030 | 161,000円 | 134,600円 | 26,400円 |
|
||||
| GFBL45-1510 | 152,400円 | 138,400円 | 14,000円 |
|
||||
| GFBL45-1513 | 126,000円 | 112,000円 | 14,000円 |
|
||||
| GFBL45-1515 | 115,900円 | 101,900円 | 14,000円 |
|
||||
| GFBL45-1530 | 77,800円 | 63,800円 | 14,000円 |
|
||||
| GFBL45-2010 | 202,200円 | 186,600円 | 15,600円 |
|
||||
| GFBL45-2013 | 161,800円 | 146,200円 | 15,600円 |
|
||||
| GFBL45-2015 | 144,700円 | 129,100円 | 15,600円 |
|
||||
| GFBL45-2030 | 95,700円 | 80,100円 | 15,600円 |
|
||||
| GFBL45-2510 | 235,700円 | 218,600円 | 17,100円 |
|
||||
| GFBL45-2513 | 186,700円 | 169,600円 | 17,100円 |
|
||||
| GFBL45-2515 | 170,300円 | 153,200円 | 17,100円 |
|
||||
| GFBL45-2530 | 108,900円 | 91,800円 | 17,100円 |
|
||||
| GFBL45-3210 | 289,600円 | 270,600円 | 19,000円 |
|
||||
| GFBL45-3213 | 229,000円 | 210,000円 | 19,000円 |
|
||||
| GFBL45-3215 | 196,300円 | 177,300円 | 19,000円 |
|
||||
| GFBL45-3230 | 125,500円 | 106,500円 | 19,000円 |
|
||||
| GFBL45-3810 | 327,100円 | 305,600円 | 21,500円 |
|
||||
| GFBL45-3813 | 259,500円 | 238,000円 | 21,500円 |
|
||||
| GFBL45-3815 | 226,800円 | 205,300円 | 21,500円 |
|
||||
| GFBL45-3830 | 145,100円 | 123,600円 | 21,500円 |
|
||||
| GFBL45-5010 | 438,700円 | 412,300円 | 26,400円 |
|
||||
| GFBL45-5013 | 346,900円 | 320,500円 | 26,400円 |
|
||||
| GFBL45-5015 | 280,000円 | 253,600円 | 26,400円 |
|
||||
| GFBL45-5030 | 178,100円 | 151,700円 | 26,400円 |
|
||||
| GFBL50-1510 | 178,100円 | 164,100円 | 14,000円 |
|
||||
| GFBL50-1513 | 135,300円 | 121,300円 | 14,000円 |
|
||||
| GFBL50-1515 | 124,400円 | 110,400円 | 14,000円 |
|
||||
| GFBL50-1530 | 81,700円 | 67,700円 | 14,000円 |
|
||||
| GFBL50-2010 | 222,400円 | 206,800円 | 15,600円 |
|
||||
| GFBL50-2013 | 173,400円 | 157,800円 | 15,600円 |
|
||||
| GFBL50-2015 | 151,700円 | 136,100円 | 15,600円 |
|
||||
| GFBL50-2030 | 101,100円 | 85,500円 | 15,600円 |
|
||||
| GFBL50-2510 | 272,200円 | 255,100円 | 17,100円 |
|
||||
| GFBL50-2513 | 202,200円 | 185,100円 | 17,100円 |
|
||||
| GFBL50-2515 | 182,800円 | 165,700円 | 17,100円 |
|
||||
| GFBL50-2530 | 115,900円 | 98,800円 | 17,100円 |
|
||||
| GFBL50-3210 | 334,800円 | 315,800円 | 19,000円 |
|
||||
| GFBL50-3213 | 248,400円 | 229,400円 | 19,000円 |
|
||||
| GFBL50-3215 | 213,400円 | 194,400円 | 19,000円 |
|
||||
| GFBL50-3230 | 133,300円 | 114,300円 | 19,000円 |
|
||||
| GFBL50-3810 | 399,500円 | 378,000円 | 21,500円 |
|
||||
| GFBL50-3813 | 281,200円 | 259,700円 | 21,500円 |
|
||||
| GFBL50-3815 | 249,400円 | 227,900円 | 21,500円 |
|
||||
| GFBL50-3830 | 170,000円 | 148,500円 | 21,500円 |
|
||||
| GFBL50-5010 | 505,600円 | 479,200円 | 26,400円 |
|
||||
| GFBL50-5013 | 376,400円 | 350,000円 | 26,400円 |
|
||||
| GFBL50-5015 | 318,900円 | 292,500円 | 26,400円 |
|
||||
| GFBL50-5030 | 190,200円 | 163,800円 | 26,400円 |
|
製品説明

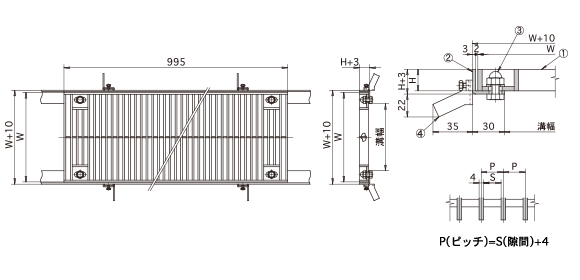

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 溝幅 | W | H | S | 蓋kg | T荷重 |
|---|---|---|---|---|---|---|
| GFBL15-1510 | 100 | 150 | 15 | 6 | 7.8 | T-20 |
| GFBL15-1513 | 100 | 150 | 15 | 9 | 6.3 | T-20 |
| GFBL15-1515 | 100 | 150 | 15 | 11 | 5.6 | T-20 |
| GFBL15-1530 | 100 | 150 | 15 | 26 | 3.4 | T-6 |
| GFBL15-2010 | 100 | 150 | 20 | 6 | 10.5 | T-20 |
| GFBL15-2013 | 100 | 150 | 20 | 9 | 8.4 | T-20 |
| GFBL15-2015 | 100 | 150 | 20 | 11 | 7.5 | T-20 |
| GFBL15-2030 | 100 | 150 | 20 | 26 | 4.5 | T-20 |
| GFBL15-2510 | 100 | 150 | 25 | 6 | 13.1 | T-20 |
| GFBL15-2513 | 100 | 150 | 25 | 9 | 10.5 | T-20 |
| GFBL15-2515 | 100 | 150 | 25 | 11 | 9.3 | T-20 |
| GFBL15-2530 | 100 | 150 | 25 | 26 | 5.6 | T-20 |
| GFBL15-3210 | 100 | 150 | 32 | 6 | 16.7 | T-20 |
| GFBL15-3213 | 100 | 150 | 32 | 9 | 13.4 | T-20 |
| GFBL15-3215 | 100 | 150 | 32 | 11 | 11.9 | T-20 |
| GFBL15-3230 | 100 | 150 | 32 | 26 | 7.1 | T-20 |
| GFBL20-1510 | 150 | 200 | 15 | 6 | 10.3 | T-14 |
| GFBL20-1513 | 150 | 200 | 15 | 9 | 8.1 | T-6 |
| GFBL20-1515 | 150 | 200 | 15 | 11 | 7.2 | T-2 |
| GFBL20-1530 | 150 | 200 | 15 | 26 | 4.2 | 歩行用 |
| GFBL20-2010 | 150 | 200 | 20 | 6 | 13.7 | T-20 |
| GFBL20-2013 | 150 | 200 | 20 | 9 | 10.9 | T-20 |
| GFBL20-2015 | 150 | 200 | 20 | 11 | 9.6 | T-20 |
| GFBL20-2030 | 150 | 200 | 20 | 26 | 5.6 | T-2 |
| GFBL20-2510 | 150 | 200 | 25 | 6 | 17.1 | T-20 |
| GFBL20-2513 | 150 | 200 | 25 | 9 | 13.6 | T-20 |
| GFBL20-2515 | 150 | 200 | 25 | 11 | 12 | T-20 |
| GFBL20-2530 | 150 | 200 | 25 | 26 | 7 | T-14 |
| GFBL20-3210 | 150 | 200 | 32 | 6 | 21.9 | T-20 |
| GFBL20-3213 | 150 | 200 | 32 | 9 | 17.4 | T-20 |
| GFBL20-3215 | 150 | 200 | 32 | 11 | 15.4 | T-20 |
| GFBL20-3230 | 150 | 200 | 32 | 26 | 8.9 | T-20 |
| GFBL25-1510 | 200 | 250 | 15 | 6 | 12.7 | T-2 |
| GFBL25-1513 | 200 | 250 | 15 | 9 | 10 | T-2 |
| GFBL25-1515 | 200 | 250 | 15 | 11 | 8.9 | T-2 |
| GFBL25-1530 | 200 | 250 | 15 | 26 | 5 | 歩行用 |
| GFBL25-2010 | 200 | 250 | 20 | 6 | 16.9 | T-14 |
| GFBL25-2013 | 200 | 250 | 20 | 9 | 13.4 | T-6 |
| GFBL25-2015 | 200 | 250 | 20 | 11 | 11.8 | T-2 |
| GFBL25-2030 | 200 | 250 | 20 | 26 | 6.7 | 歩行用 |
| GFBL25-2510 | 200 | 250 | 25 | 6 | 21.2 | T-20 |
| GFBL25-2513 | 200 | 250 | 25 | 9 | 16.7 | T-20 |
| GFBL25-2515 | 200 | 250 | 25 | 11 | 14.8 | T-14 |
| GFBL25-2530 | 200 | 250 | 25 | 26 | 8.4 | T-2 |
| GFBL25-3210 | 200 | 250 | 32 | 6 | 27.1 | T-20 |
| GFBL25-3213 | 200 | 250 | 32 | 9 | 21.4 | T-20 |
| GFBL25-3215 | 200 | 250 | 32 | 11 | 18.9 | T-20 |
| GFBL25-3230 | 200 | 250 | 32 | 26 | 10.7 | T-14 |
| GFBL25-3810 | 200 | 250 | 38 | 6 | 32.2 | T-20 |
| GFBL25-3813 | 200 | 250 | 38 | 9 | 25.4 | T-20 |
| GFBL25-3815 | 200 | 250 | 38 | 11 | 22.4 | T-20 |
| GFBL25-3830 | 200 | 250 | 38 | 26 | 12.7 | T-20 |
| GFBL30-1510 | 250 | 300 | 15 | 6 | 15.1 | T-2 |
| GFBL30-1513 | 250 | 300 | 15 | 9 | 11.9 | 歩行用 |
| GFBL30-1515 | 250 | 300 | 15 | 11 | 10.5 | 歩行用 |
| GFBL30-1530 | 250 | 300 | 15 | 26 | 5.9 | 歩行用 |
| GFBL30-2010 | 250 | 300 | 20 | 6 | 20.2 | T-2 |
| GFBL30-2013 | 250 | 300 | 20 | 9 | 15.9 | T-2 |
| GFBL30-2015 | 250 | 300 | 20 | 11 | 14 | T-2 |
| GFBL30-2030 | 250 | 300 | 20 | 26 | 7.8 | 歩行用 |
| GFBL30-2510 | 250 | 300 | 25 | 6 | 25.2 | T-14 |
| GFBL30-2513 | 250 | 300 | 25 | 9 | 19.8 | T-14 |
| GFBL30-2515 | 250 | 300 | 25 | 11 | 17.5 | T-2 |
| GFBL30-2530 | 250 | 300 | 25 | 26 | 9.8 | 歩行用 |
| GFBL30-3210 | 250 | 300 | 32 | 6 | 32.2 | T-20 |
| GFBL30-3213 | 250 | 300 | 32 | 9 | 25.4 | T-20 |
| GFBL30-3215 | 250 | 300 | 32 | 11 | 22.4 | T-20 |
| GFBL30-3230 | 250 | 300 | 32 | 26 | 12.5 | T-2 |
| GFBL30-3810 | 250 | 300 | 38 | 6 | 38.3 | T-20 |
| GFBL30-3813 | 250 | 300 | 38 | 9 | 30.1 | T-20 |
| GFBL30-3815 | 250 | 300 | 38 | 11 | 26.6 | T-20 |
| GFBL30-3830 | 250 | 300 | 38 | 26 | 14.9 | T-14 |
| GFBL30-5010 | 250 | 300 | 50 | 6 | 50.4 | T-20 |
| GFBL30-5013 | 250 | 300 | 50 | 9 | 39.6 | T-20 |
| GFBL30-5015 | 250 | 300 | 50 | 11 | 35 | T-20 |
| GFBL30-5030 | 250 | 300 | 50 | 26 | 19.6 | T-20 |
| GFBL35-1510 | 300 | 350 | 15 | 6 | 17.5 | 歩行用 |
| GFBL35-1513 | 300 | 350 | 15 | 9 | 13.8 | 歩行用 |
| GFBL35-1515 | 300 | 350 | 15 | 11 | 12.1 | 歩行用 |
| GFBL35-1530 | 300 | 350 | 15 | 26 | 6.7 | 歩行用 |
| GFBL35-2010 | 300 | 350 | 20 | 6 | 23.4 | T-2 |
| GFBL35-2013 | 300 | 350 | 20 | 9 | 18.4 | T-2 |
| GFBL35-2015 | 300 | 350 | 20 | 11 | 16.2 | 歩行用 |
| GFBL35-2030 | 300 | 350 | 20 | 26 | 8.9 | 歩行用 |
| GFBL35-2510 | 300 | 350 | 25 | 6 | 29.2 | T-6 |
| GFBL35-2513 | 300 | 350 | 25 | 9 | 22.9 | T-2 |
| GFBL35-2515 | 300 | 350 | 25 | 11 | 20.2 | T-2 |
| GFBL35-2530 | 300 | 350 | 25 | 26 | 11.2 | 歩行用 |
| GFBL35-3210 | 300 | 350 | 32 | 6 | 37.4 | T-20 |
| GFBL35-3213 | 300 | 350 | 32 | 9 | 29.4 | T-14 |
| GFBL35-3215 | 300 | 350 | 32 | 11 | 25.9 | T-14 |
| GFBL35-3230 | 300 | 350 | 32 | 26 | 14.3 | T-2 |
| GFBL35-3810 | 300 | 350 | 38 | 6 | 44.4 | T-20 |
| GFBL35-3813 | 300 | 350 | 38 | 9 | 34.9 | T-20 |
| GFBL35-3815 | 300 | 350 | 38 | 11 | 30.7 | T-20 |
| GFBL35-3830 | 300 | 350 | 38 | 26 | 17 | T-2 |
| GFBL35-5010 | 300 | 350 | 50 | 6 | 58.5 | T-20 |
| GFBL35-5013 | 300 | 350 | 50 | 9 | 45.9 | T-20 |
| GFBL35-5015 | 300 | 350 | 50 | 11 | 40.4 | T-20 |
| GFBL35-5030 | 300 | 350 | 50 | 26 | 22.4 | T-14 |
| GFBL40-1510 | 350 | 400 | 15 | 6 | 20.2 | 歩行用 |
| GFBL40-1513 | 350 | 400 | 15 | 9 | 15.6 | 歩行用 |
| GFBL40-1515 | 350 | 400 | 15 | 11 | 13.8 | 歩行用 |
| GFBL40-1530 | 350 | 400 | 15 | 26 | 7.5 | 歩行用 |
| GFBL40-2010 | 350 | 400 | 20 | 6 | 26.2 | T-2 |
| GFBL40-2013 | 350 | 400 | 20 | 9 | 20.8 | 歩行用 |
| GFBL40-2015 | 350 | 400 | 20 | 11 | 18.3 | 歩行用 |
| GFBL40-2030 | 350 | 400 | 20 | 26 | 10.1 | 歩行用 |
| GFBL40-2510 | 350 | 400 | 25 | 6 | 33.3 | T-2 |
| GFBL40-2513 | 350 | 400 | 25 | 9 | 26.1 | T-2 |
| GFBL40-2515 | 350 | 400 | 25 | 11 | 22.9 | T-2 |
| GFBL40-2530 | 350 | 400 | 25 | 26 | 12.6 | 歩行用 |
| GFBL40-3210 | 350 | 400 | 32 | 6 | 42.6 | T-14 |
| GFBL40-3213 | 350 | 400 | 32 | 9 | 33.4 | T-6 |
| GFBL40-3215 | 350 | 400 | 32 | 11 | 29.3 | T-2 |
| GFBL40-3230 | 350 | 400 | 32 | 26 | 16.1 | 歩行用 |
| GFBL40-3810 | 350 | 400 | 38 | 6 | 50.6 | T-20 |
| GFBL40-3813 | 350 | 400 | 38 | 9 | 39.6 | T-14 |
| GFBL40-3815 | 350 | 400 | 38 | 11 | 34.8 | T-14 |
| GFBL40-3830 | 350 | 400 | 38 | 26 | 19.1 | T-2 |
| GFBL40-5010 | 350 | 400 | 50 | 6 | 66.5 | T-20 |
| GFBL40-5013 | 350 | 400 | 50 | 9 | 52.1 | T-20 |
| GFBL40-5015 | 350 | 400 | 50 | 11 | 45.8 | T-20 |
| GFBL40-5030 | 350 | 400 | 50 | 26 | 25.2 | T-14 |
| GFBL45-1510 | 400 | 450 | 15 | 6 | 22.4 | 歩行用 |
| GFBL45-1513 | 400 | 450 | 15 | 9 | 17.5 | 歩行用 |
| GFBL45-1515 | 400 | 450 | 15 | 11 | 15.4 | 歩行用 |
| GFBL45-1530 | 400 | 450 | 15 | 26 | 8.4 | 歩行用 |
| GFBL45-2010 | 400 | 450 | 20 | 6 | 29.9 | 歩行用 |
| GFBL45-2013 | 400 | 450 | 20 | 9 | 20.5 | 歩行用 |
| GFBL45-2015 | 400 | 450 | 20 | 11 | 15.7 | 歩行用 |
| GFBL45-2030 | 400 | 450 | 20 | 26 | 11.2 | 歩行用 |
| GFBL45-2510 | 400 | 450 | 25 | 6 | 37.3 | T-2 |
| GFBL45-2513 | 400 | 450 | 25 | 9 | 29.2 | T-2 |
| GFBL45-2515 | 400 | 450 | 25 | 11 | 25.6 | 歩行用 |
| GFBL45-2530 | 400 | 450 | 25 | 26 | 14 | 歩行用 |
| GFBL45-3210 | 400 | 450 | 32 | 6 | 47.8 | T-14 |
| GFBL45-3213 | 400 | 450 | 32 | 9 | 37.4 | T-2 |
| GFBL45-3215 | 400 | 450 | 32 | 11 | 32.8 | T-2 |
| GFBL45-3230 | 400 | 450 | 32 | 26 | 17.9 | 歩行用 |
| GFBL45-3810 | 400 | 450 | 38 | 6 | 56.7 | T-20 |
| GFBL45-3813 | 400 | 450 | 38 | 9 | 44.4 | T-14 |
| GFBL45-3815 | 400 | 450 | 38 | 11 | 39 | T-14 |
| GFBL45-3830 | 400 | 450 | 38 | 26 | 21.2 | T-2 |
| GFBL45-5010 | 400 | 450 | 50 | 6 | 74.6 | T-20 |
| GFBL45-5013 | 400 | 450 | 50 | 9 | 58.4 | T-20 |
| GFBL45-5015 | 400 | 450 | 50 | 11 | 51.3 | T-20 |
| GFBL45-5030 | 400 | 450 | 50 | 26 | 28 | T-2 |
| GFBL50-1510 | 450 | 500 | 15 | 6 | 24.8 | 歩行用 |
| GFBL50-1513 | 450 | 500 | 15 | 9 | 19.4 | 歩行用 |
| GFBL50-1515 | 450 | 500 | 15 | 11 | 17 | 歩行用 |
| GFBL50-1530 | 450 | 500 | 15 | 26 | 9.2 | 歩行用 |
| GFBL50-2010 | 450 | 500 | 20 | 6 | 33.1 | 歩行用 |
| GFBL50-2013 | 450 | 500 | 20 | 9 | 25.8 | 歩行用 |
| GFBL50-2015 | 450 | 500 | 20 | 11 | 22.7 | 歩行用 |
| GFBL50-2030 | 450 | 500 | 20 | 26 | 12.3 | 歩行用 |
| GFBL50-2510 | 450 | 500 | 25 | 6 | 41.4 | T-2 |
| GFBL50-2513 | 450 | 500 | 25 | 9 | 32.3 | 歩行用 |
| GFBL50-2515 | 450 | 500 | 25 | 11 | 28.4 | 歩行用 |
| GFBL50-2530 | 450 | 500 | 25 | 26 | 15.4 | 歩行用 |
| GFBL50-3210 | 450 | 500 | 32 | 6 | 52.9 | T-6 |
| GFBL50-3213 | 450 | 500 | 32 | 9 | 41.3 | T-2 |
| GFBL50-3215 | 450 | 500 | 32 | 11 | 36.3 | T-2 |
| GFBL50-3230 | 450 | 500 | 32 | 26 | 19.7 | 歩行用 |
| GFBL50-3810 | 450 | 500 | 38 | 6 | 62.9 | T-14 |
| GFBL50-3813 | 450 | 500 | 38 | 9 | 49.1 | T-6 |
| GFBL50-3815 | 450 | 500 | 38 | 11 | 43.1 | T-2 |
| GFBL50-3830 | 450 | 500 | 38 | 26 | 23.4 | 歩行用 |
| GFBL50-5010 | 450 | 500 | 50 | 6 | 82.7 | T-20 |
| GFBL50-5013 | 450 | 500 | 50 | 9 | 64.6 | T-20 |
| GFBL50-5015 | 450 | 500 | 50 | 11 | 56.7 | T-20 |
| GFBL50-5030 | 450 | 500 | 50 | 26 | 30.8 | T-2 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SUS304 | |
| ② | 受枠 | SUS304 | |
| ③ | ボルト・ナット | SUS304 | |
| ④ | アンカー | SPCC |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） | |
 |
No.10-13型 | 六角ボックス(13mm･M8) | 2,700円 | （別売） |
マンホールカバー
フロアハッチ、マシンハッチ
タラップ、丸環
グレーチング
ピットカバー
ルーフドレイン
上水道用ボックス
排水器具
阻集器（Gトラップ等）・吊会所桝
グリーンメイト（樹木保護蓋）
グリーンホルダー（樹木保護支柱）
車止め
ライナーエッジ大阪本社
TEL
06-6541-2924(代)
東京支店
TEL
03-3831-2646(代)
中部営業所
TEL
059-364-2631(代)
九州営業所
TEL
0942-87-2924(代)
