GFBLN型
| 品番 | GFBLN |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | ステンレス製 |
| 用途 | 横断溝用 |
| 蓋主材 | フラットバー |
| 荷重レベル | その他 |
| 規格 | |
| 備考 | ボルト固定、滑止（ローレット） |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 ・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。 ・受枠型式：GHY-BL○○型（○○には本体高さ寸法Ｈが入ります。） |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| GFBLN15-1510 | 79,300円 | 65,300円 | 14,000円 |
|
||||
| GFBLN15-1513 | 66,900円 | 52,900円 | 14,000円 |
|
||||
| GFBLN15-1515 | 62,200円 | 48,200円 | 14,000円 |
|
||||
| GFBLN15-1530 | 48,200円 | 34,200円 | 14,000円 |
|
||||
| GFBLN15-2010 | 101,900円 | 86,300円 | 15,600円 |
|
||||
| GFBLN15-2013 | 84,800円 | 69,200円 | 15,600円 |
|
||||
| GFBLN15-2015 | 77,800円 | 62,200円 | 15,600円 |
|
||||
| GFBLN15-2030 | 56,800円 | 41,200円 | 15,600円 |
|
||||
| GFBLN15-2510 | 118,200円 | 101,100円 | 17,100円 |
|
||||
| GFBLN15-2513 | 98,000円 | 80,900円 | 17,100円 |
|
||||
| GFBLN15-2515 | 91,800円 | 74,700円 | 17,100円 |
|
||||
| GFBLN15-2530 | 66,900円 | 49,800円 | 17,100円 |
|
||||
| GFBLN15-3210 | 145,800円 | 126,800円 | 19,000円 |
|
||||
| GFBLN15-3213 | 121,600円 | 102,600円 | 19,000円 |
|
||||
| GFBLN15-3215 | 112,300円 | 93,300円 | 19,000円 |
|
||||
| GFBLN15-3230 | 82,000円 | 63,000円 | 19,000円 |
|
||||
| GFBLN20-1510 | 94,900円 | 80,900円 | 14,000円 |
|
||||
| GFBLN20-1513 | 78,900円 | 64,900円 | 14,000円 |
|
||||
| GFBLN20-1515 | 73,900円 | 59,900円 | 14,000円 |
|
||||
| GFBLN20-1530 | 52,900円 | 38,900円 | 14,000円 |
|
||||
| GFBLN20-2010 | 122,100円 | 106,500円 | 15,600円 |
|
||||
| GFBLN20-2013 | 98,800円 | 83,200円 | 15,600円 |
|
||||
| GFBLN20-2015 | 85,600円 | 70,000円 | 15,600円 |
|
||||
| GFBLN20-2030 | 63,000円 | 47,400円 | 15,600円 |
|
||||
| GFBLN20-2510 | 143,900円 | 126,800円 | 17,100円 |
|
||||
| GFBLN20-2513 | 115,100円 | 98,000円 | 17,100円 |
|
||||
| GFBLN20-2515 | 99,600円 | 82,500円 | 17,100円 |
|
||||
| GFBLN20-2530 | 70,000円 | 52,900円 | 17,100円 |
|
||||
| GFBLN20-3210 | 176,100円 | 157,100円 | 19,000円 |
|
||||
| GFBLN20-3213 | 139,500円 | 120,500円 | 19,000円 |
|
||||
| GFBLN20-3215 | 123,200円 | 104,200円 | 19,000円 |
|
||||
| GFBLN20-3230 | 81,200円 | 62,200円 | 19,000円 |
|
||||
| GFBLN25-1510 | 112,000円 | 98,000円 | 14,000円 |
|
|
|
||
| GFBLN25-1513 | 93,300円 | 79,300円 | 14,000円 |
|
|
|
||
| GFBLN25-1515 | 85,600円 | 71,600円 | 14,000円 |
|
|
|
||
| GFBLN25-1530 | 60,700円 | 46,700円 | 14,000円 |
|
|
|
||
| GFBLN25-2010 | 145,400円 | 129,800円 | 15,600円 |
|
|
|
||
| GFBLN25-2013 | 117,400円 | 101,800円 | 15,600円 |
|
|
|
||
| GFBLN25-2015 | 107,300円 | 91,700円 | 15,600円 |
|
|
|
||
| GFBLN25-2030 | 72,300円 | 56,700円 | 15,600円 |
|
|
|
||
| GFBLN25-2510 | 170,300円 | 153,200円 | 17,100円 |
|
|
|
||
| GFBLN25-2513 | 137,700円 | 120,600円 | 17,100円 |
|
|
|
||
| GFBLN25-2515 | 126,800円 | 326,000円 | 21,500円 |
|
|
|
||
| GFBLN25-2530 | 80,900円 | 63,800円 | 17,100円 |
|
|
|
||
| GFBLN25-3210 | 209,400円 | 190,400円 | 19,000円 |
|
|
|
||
| GFBLN25-3213 | 169,900円 | 150,900円 | 19,000円 |
|
|
|
||
| GFBLN25-3215 | 146,500円 | 127,500円 | 19,000円 |
|
|
|
||
| GFBLN25-3230 | 95,200円 | 76,200円 | 19,000円 |
|
|
|
||
| GFBLN25-3810 | 231,500円 | 210,000円 | 21,500円 |
|
|
|
||
| GFBLN25-3813 | 189,500円 | 168,000円 | 21,500円 |
|
|
|
||
| GFBLN25-3815 | 175,500円 | 154,000円 | 21,500円 |
|
|
|
||
| GFBLN25-3830 | 108,600円 | 87,100円 | 21,500円 |
|
|
|
||
| GFBLN30-1510 | 128,300円 | 114,300円 | 14,000円 |
|
||||
| GFBLN30-1513 | 105,800円 | 91,800円 | 14,000円 |
|
||||
| GFBLN30-1515 | 96,400円 | 82,400円 | 14,000円 |
|
||||
| GFBLN30-1530 | 66,100円 | 52,100円 | 14,000円 |
|
||||
| GFBLN30-2010 | 166,400円 | 150,800円 | 15,600円 |
|
||||
| GFBLN30-2013 | 137,500円 | 121,900円 | 15,600円 |
|
||||
| GFBLN30-2015 | 123,700円 | 108,100円 | 15,600円 |
|
||||
| GFBLN30-2030 | 81,700円 | 66,100円 | 15,600円 |
|
||||
| GFBLN30-2510 | 194,400円 | 177,300円 | 17,100円 |
|
||||
| GFBLN30-2513 | 155,400円 | 138,300円 | 17,100円 |
|
||||
| GFBLN30-2515 | 137,700円 | 120,600円 | 17,100円 |
|
||||
| GFBLN30-2530 | 90,400円 | 73,300円 | 17,100円 |
|
||||
| GFBLN30-3210 | 239,400円 | 220,400円 | 19,000円 |
|
||||
| GFBLN30-3213 | 189,800円 | 170,800円 | 19,000円 |
|
||||
| GFBLN30-3215 | 163,600円 | 144,600円 | 19,000円 |
|
||||
| GFBLN30-3230 | 104,100円 | 85,100円 | 19,000円 |
|
||||
| GFBLN30-3810 | 270,400円 | 248,900円 | 21,500円 |
|
||||
| GFBLN30-3813 | 217,500円 | 196,000円 | 21,500円 |
|
||||
| GFBLN30-3815 | 201,900円 | 180,400円 | 21,500円 |
|
||||
| GFBLN30-3830 | 121,300円 | 99,800円 | 21,500円 |
|
||||
| GFBLN30-5010 | 364,300円 | 337,900円 | 26,400円 |
|
||||
| GFBLN30-5013 | 276,900円 | 250,500円 | 26,400円 |
|
||||
| GFBLN30-5015 | 254,300円 | 227,900円 | 26,400円 |
|
||||
| GFBLN30-5030 | 150,900円 | 124,500円 | 26,400円 |
|
||||
| GFBLN35-1510 | 144,700円 | 130,700円 | 14,000円 |
|
||||
| GFBLN35-1513 | 121,300円 | 107,300円 | 14,000円 |
|
||||
| GFBLN35-1515 | 110,400円 | 96,400円 | 14,000円 |
|
||||
| GFBLN35-1530 | 74,200円 | 60,200円 | 14,000円 |
|
||||
| GFBLN35-2010 | 185,100円 | 169,500円 | 15,600円 |
|
||||
| GFBLN35-2013 | 147,500円 | 131,900円 | 15,600円 |
|
||||
| GFBLN35-2015 | 132,200円 | 116,600円 | 15,600円 |
|
||||
| GFBLN35-2030 | 92,600円 | 77,000円 | 15,600円 |
|
||||
| GFBLN35-2510 | 224,000円 | 206,900円 | 17,100円 |
|
||||
| GFBLN35-2513 | 178,400円 | 161,300円 | 17,100円 |
|
||||
| GFBLN35-2515 | 161,800円 | 144,700円 | 17,100円 |
|
||||
| GFBLN35-2530 | 101,100円 | 84,000円 | 17,100円 |
|
||||
| GFBLN35-3210 | 278,100円 | 259,100円 | 19,000円 |
|
||||
| GFBLN35-3213 | 219,300円 | 200,300円 | 19,000円 |
|
||||
| GFBLN35-3215 | 188,500円 | 169,500円 | 19,000円 |
|
||||
| GFBLN35-3230 | 118,500円 | 99,500円 | 19,000円 |
|
||||
| GFBLN35-3810 | 307,700円 | 286,200円 | 21,500円 |
|
||||
| GFBLN35-3813 | 240,300円 | 218,800円 | 21,500円 |
|
||||
| GFBLN35-3815 | 217,500円 | 196,000円 | 21,500円 |
|
||||
| GFBLN35-3830 | 135,300円 | 113,800円 | 21,500円 |
|
||||
| GFBLN35-5010 | 415,300円 | 388,900円 | 26,400円 |
|
||||
| GFBLN35-5013 | 315,800円 | 289,400円 | 26,400円 |
|
||||
| GFBLN35-5015 | 287,800円 | 261,400円 | 26,400円 |
|
||||
| GFBLN35-5030 | 172,700円 | 146,300円 | 26,400円 |
|
||||
| GFBLN40-1510 | 161,000円 | 147,000円 | 14,000円 |
|
||||
| GFBLN40-1513 | 134,100円 | 120,100円 | 14,000円 |
|
||||
| GFBLN40-1515 | 122,100円 | 108,100円 | 14,000円 |
|
||||
| GFBLN40-1530 | 80,000円 | 66,000円 | 14,000円 |
|
||||
| GFBLN40-2010 | 211,200円 | 195,600円 | 15,600円 |
|
||||
| GFBLN40-2013 | 167,400円 | 151,800円 | 15,600円 |
|
||||
| GFBLN40-2015 | 149,300円 | 133,700円 | 15,600円 |
|
||||
| GFBLN40-2030 | 98,800円 | 83,200円 | 15,600円 |
|
||||
| GFBLN40-2510 | 247,300円 | 230,200円 | 17,100円 |
|
||||
| GFBLN40-2513 | 195,200円 | 178,100円 | 17,100円 |
|
||||
| GFBLN40-2515 | 176,200円 | 159,100円 | 17,100円 |
|
||||
| GFBLN40-2530 | 107,600円 | 90,500円 | 17,100円 |
|
||||
| GFBLN40-3210 | 306,000円 | 287,000円 | 19,000円 |
|
||||
| GFBLN40-3213 | 239,900円 | 220,900円 | 19,000円 |
|
||||
| GFBLN40-3215 | 205,000円 | 186,000円 | 19,000円 |
|
||||
| GFBLN40-3230 | 127,100円 | 108,100円 | 19,000円 |
|
||||
| GFBLN40-3810 | 347,500円 | 326,000円 | 21,500円 |
|
||||
| GFBLN40-3813 | 263,500円 | 242,000円 | 21,500円 |
|
||||
| GFBLN40-3815 | 237,700円 | 216,200円 | 21,500円 |
|
||||
| GFBLN40-3830 | 144,400円 | 122,900円 | 21,500円 |
|
||||
| GFBLN40-5010 | 469,800円 | 443,400円 | 26,400円 |
|
||||
| GFBLN40-5013 | 340,000円 | 313,600円 | 26,400円 |
|
||||
| GFBLN40-5015 | 303,300円 | 276,900円 | 26,400円 |
|
||||
| GFBLN40-5030 | 181,200円 | 154,800円 | 26,400円 |
|
||||
| GFBLN45-1510 | 177,800円 | 162,200円 | 15,600円 |
|
||||
| GFBLN45-1513 | 147,800円 | 132,200円 | 15,600円 |
|
||||
| GFBLN45-1515 | 135,300円 | 119,700円 | 15,600円 |
|
||||
| GFBLN45-1530 | 87,400円 | 71,800円 | 15,600円 |
|
||||
| GFBLN45-2010 | 236,400円 | 222,400円 | 14,000円 |
|
||||
| GFBLN45-2013 | 187,400円 | 173,400円 | 14,000円 |
|
||||
| GFBLN45-2015 | 166,800円 | 152,800円 | 14,000円 |
|
||||
| GFBLN45-2030 | 108,900円 | 94,900円 | 14,000円 |
|
||||
| GFBLN45-2510 | 277,800円 | 258,800円 | 19,000円 |
|
||||
| GFBLN45-2513 | 217,800円 | 198,800円 | 19,000円 |
|
||||
| GFBLN45-2515 | 196,000円 | 177,000円 | 19,000円 |
|
||||
| GFBLN45-2530 | 123,200円 | 104,200円 | 19,000円 |
|
||||
| GFBLN45-3210 | 342,500円 | 325,400円 | 17,100円 |
|
||||
| GFBLN45-3213 | 267,600円 | 250,500円 | 17,100円 |
|
||||
| GFBLN45-3215 | 221,200円 | 204,100円 | 17,100円 |
|
||||
| GFBLN45-3230 | 141,900円 | 124,800円 | 17,100円 |
|
||||
| GFBLN45-3810 | 376,100円 | 360,500円 | 15,600円 |
|
||||
| GFBLN45-3813 | 289,000円 | 273,400円 | 15,600円 |
|
||||
| GFBLN45-3815 | 258,700円 | 243,100円 | 15,600円 |
|
||||
| GFBLN45-3830 | 164,600円 | 149,000円 | 15,600円 |
|
||||
| GFBLN45-5010 | 521,100円 | 507,100円 | 14,000円 |
|
||||
| GFBLN45-5013 | 374,100円 | 360,100円 | 14,000円 |
|
||||
| GFBLN45-5015 | 322,000円 | 308,000円 | 14,000円 |
|
||||
| GFBLN45-5030 | 200,700円 | 186,700円 | 14,000円 |
|
||||
| GFBLN50-1510 | 205,300円 | 191,300円 | 14,000円 |
|
||||
| GFBLN50-1513 | 159,600円 | 145,600円 | 14,000円 |
|
||||
| GFBLN50-1515 | 145,400円 | 131,400円 | 14,000円 |
|
||||
| GFBLN50-1530 | 92,900円 | 78,900円 | 14,000円 |
|
||||
| GFBLN50-2010 | 261,300円 | 245,700円 | 15,600円 |
|
||||
| GFBLN50-2013 | 201,800円 | 186,200円 | 15,600円 |
|
||||
| GFBLN50-2015 | 173,100円 | 157,500円 | 15,600円 |
|
||||
| GFBLN50-2030 | 117,800円 | 102,200円 | 15,600円 |
|
||||
| GFBLN50-2510 | 312,700円 | 295,600円 | 17,100円 |
|
||||
| GFBLN50-2513 | 235,700円 | 218,600円 | 17,100円 |
|
||||
| GFBLN50-2515 | 210,800円 | 193,700円 | 17,100円 |
|
||||
| GFBLN50-2530 | 132,700円 | 115,600円 | 17,100円 |
|
||||
| GFBLN50-3210 | 397,000円 | 378,000円 | 19,000円 |
|
||||
| GFBLN50-3213 | 290,400円 | 271,400円 | 19,000円 |
|
||||
| GFBLN50-3215 | 244,500円 | 225,500円 | 19,000円 |
|
||||
| GFBLN50-3230 | 151,200円 | 132,200円 | 19,000円 |
|
||||
| GFBLN50-3810 | 466,400円 | 444,900円 | 21,500円 |
|
||||
| GFBLN50-3813 | 318,600円 | 297,100円 | 21,500円 |
|
||||
| GFBLN50-3815 | 285,900円 | 264,400円 | 21,500円 |
|
||||
| GFBLN50-3830 | 201,900円 | 180,400円 | 21,500円 |
|
||||
| GFBLN50-5010 | 598,900円 | 572,500円 | 26,400円 |
|
||||
| GFBLN50-5013 | 415,300円 | 388,900円 | 26,400円 |
|
||||
| GFBLN50-5015 | 366,300円 | 339,900円 | 26,400円 |
|
||||
| GFBLN50-5030 | 215,300円 | 188,900円 | 26,400円 |
|
製品説明

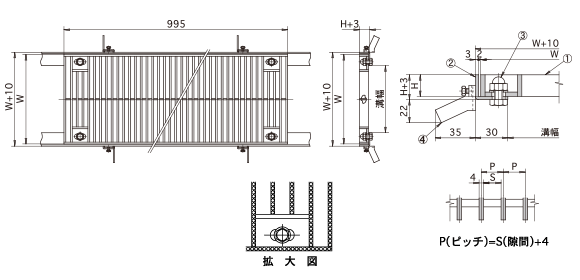

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 溝幅 | W | H | S | 蓋kg | T荷重 |
|---|---|---|---|---|---|---|
| GFBLN15-1510 | 100 | 150 | 15 | 6 | 7.8 | T-20 |
| GFBLN15-1513 | 100 | 150 | 15 | 9 | 6.3 | T-20 |
| GFBLN15-1515 | 100 | 150 | 15 | 11 | 5.6 | T-20 |
| GFBLN15-1530 | 100 | 150 | 15 | 26 | 3.4 | T-6 |
| GFBLN15-2010 | 100 | 150 | 20 | 6 | 10.5 | T-20 |
| GFBLN15-2013 | 100 | 150 | 20 | 9 | 8.4 | T-20 |
| GFBLN15-2015 | 100 | 150 | 20 | 11 | 7.5 | T-20 |
| GFBLN15-2030 | 100 | 150 | 20 | 26 | 4.5 | T-20 |
| GFBLN15-2510 | 100 | 150 | 25 | 6 | 13.1 | T-20 |
| GFBLN15-2513 | 100 | 150 | 25 | 9 | 10.5 | T-20 |
| GFBLN15-2515 | 100 | 150 | 25 | 11 | 9.3 | T-20 |
| GFBLN15-2530 | 100 | 150 | 25 | 26 | 5.6 | T-20 |
| GFBLN15-3210 | 100 | 150 | 32 | 6 | 16.7 | T-20 |
| GFBLN15-3213 | 100 | 150 | 32 | 9 | 13.4 | T-20 |
| GFBLN15-3215 | 100 | 150 | 32 | 11 | 11.9 | T-20 |
| GFBLN15-3230 | 100 | 150 | 32 | 26 | 7.1 | T-20 |
| GFBLN20-1510 | 150 | 200 | 15 | 6 | 10.3 | T-14 |
| GFBLN20-1513 | 150 | 200 | 15 | 9 | 8.1 | T-6 |
| GFBLN20-1515 | 150 | 200 | 15 | 11 | 7.2 | T-2 |
| GFBLN20-1530 | 150 | 200 | 15 | 26 | 4.2 | 歩行用 |
| GFBLN20-2010 | 150 | 200 | 20 | 6 | 13.7 | T-20 |
| GFBLN20-2013 | 150 | 200 | 20 | 9 | 10.9 | T-20 |
| GFBLN20-2015 | 150 | 200 | 20 | 11 | 9.6 | T-20 |
| GFBLN20-2030 | 150 | 200 | 20 | 26 | 5.6 | T-2 |
| GFBLN20-2510 | 150 | 200 | 25 | 6 | 17.1 | T-20 |
| GFBLN20-2513 | 150 | 200 | 25 | 9 | 13.6 | T-20 |
| GFBLN20-2515 | 150 | 200 | 25 | 11 | 12 | T-20 |
| GFBLN20-2530 | 150 | 200 | 25 | 26 | 7 | T-14 |
| GFBLN20-3210 | 150 | 200 | 32 | 6 | 21.9 | T-20 |
| GFBLN20-3213 | 150 | 200 | 32 | 9 | 17.4 | T-20 |
| GFBLN20-3215 | 150 | 200 | 32 | 11 | 15.4 | T-20 |
| GFBLN20-3230 | 150 | 200 | 32 | 26 | 8.9 | T-20 |
| GFBLN25-1510 | 200 | 250 | 15 | 6 | 12.7 | T-2 |
| GFBLN25-1513 | 200 | 250 | 15 | 9 | 10 | T-2 |
| GFBLN25-1515 | 200 | 250 | 15 | 11 | 8.9 | T-2 |
| GFBLN25-1530 | 200 | 250 | 15 | 26 | 5 | 歩行用 |
| GFBLN25-2010 | 200 | 250 | 20 | 6 | 16.9 | T-14 |
| GFBLN25-2013 | 200 | 250 | 20 | 9 | 13.4 | T-6 |
| GFBLN25-2015 | 200 | 250 | 20 | 11 | 11.8 | T-2 |
| GFBLN25-2030 | 200 | 250 | 20 | 26 | 6.7 | 歩行用 |
| GFBLN25-2510 | 200 | 250 | 25 | 6 | 21.2 | T-2 |
| GFBLN25-2513 | 200 | 250 | 25 | 9 | 16.7 | T-20 |
| GFBLN25-2515 | 200 | 250 | 25 | 11 | 14.8 | T-14 |
| GFBLN25-2530 | 200 | 250 | 25 | 26 | 8.4 | T-2 |
| GFBLN25-3210 | 200 | 250 | 32 | 6 | 27.1 | T-20 |
| GFBLN25-3213 | 200 | 250 | 32 | 9 | 21.4 | T-20 |
| GFBLN25-3215 | 200 | 250 | 32 | 11 | 18.9 | T-20 |
| GFBLN25-3230 | 200 | 250 | 32 | 26 | 10.7 | T-14 |
| GFBLN25-3810 | 200 | 250 | 38 | 6 | 32.2 | T-20 |
| GFBLN25-3813 | 200 | 250 | 38 | 9 | 25.4 | T-20 |
| GFBLN25-3815 | 200 | 250 | 38 | 11 | 22.4 | T-20 |
| GFBLN25-3830 | 200 | 250 | 38 | 26 | 12.7 | T-20 |
| GFBLN30-1510 | 250 | 300 | 15 | 6 | 15.1 | T-2 |
| GFBLN30-1513 | 250 | 300 | 15 | 9 | 11.9 | 歩行用 |
| GFBLN30-1515 | 250 | 300 | 15 | 11 | 10.5 | 歩行用 |
| GFBLN30-1530 | 250 | 300 | 15 | 26 | 5.9 | 歩行用 |
| GFBLN30-2010 | 250 | 300 | 20 | 6 | 20.2 | T-2 |
| GFBLN30-2013 | 250 | 300 | 20 | 9 | 15.9 | T-2 |
| GFBLN30-2015 | 250 | 300 | 20 | 11 | 14 | T-2 |
| GFBLN30-2030 | 250 | 300 | 20 | 26 | 7.8 | 歩行用 |
| GFBLN30-2510 | 250 | 300 | 25 | 6 | 25.2 | T-14 |
| GFBLN30-2513 | 250 | 300 | 25 | 9 | 19.8 | T-14 |
| GFBLN30-2515 | 250 | 300 | 25 | 11 | 17.5 | T-2 |
| GFBLN30-2530 | 250 | 300 | 25 | 26 | 9.8 | 歩行用 |
| GFBLN30-3210 | 250 | 300 | 32 | 6 | 32.2 | T-20 |
| GFBLN30-3213 | 250 | 300 | 32 | 9 | 25.4 | T-20 |
| GFBLN30-3215 | 250 | 300 | 32 | 11 | 22.4 | T-20 |
| GFBLN30-3230 | 250 | 300 | 32 | 26 | 12.5 | T-2 |
| GFBLN30-3810 | 250 | 300 | 38 | 6 | 38.3 | T-20 |
| GFBLN30-3813 | 250 | 300 | 38 | 9 | 30.1 | T-20 |
| GFBLN30-3815 | 250 | 300 | 38 | 11 | 26.6 | T-20 |
| GFBLN30-3830 | 250 | 300 | 38 | 26 | 14.9 | T-14 |
| GFBLN30-5010 | 250 | 300 | 50 | 6 | 50.4 | T-20 |
| GFBLN30-5013 | 250 | 300 | 50 | 9 | 39.6 | T-20 |
| GFBLN30-5015 | 250 | 300 | 50 | 11 | 35 | T-20 |
| GFBLN30-5030 | 250 | 300 | 50 | 26 | 19.6 | T-20 |
| GFBLN35-1510 | 300 | 350 | 15 | 6 | 17.5 | 歩行用 |
| GFBLN35-1513 | 300 | 350 | 15 | 9 | 13.8 | 歩行用 |
| GFBLN35-1515 | 300 | 350 | 15 | 11 | 12.1 | 歩行用 |
| GFBLN35-1530 | 300 | 350 | 15 | 26 | 6.7 | 歩行用 |
| GFBLN35-2010 | 300 | 350 | 20 | 6 | 23.4 | T-2 |
| GFBLN35-2013 | 300 | 350 | 20 | 9 | 18.4 | T-2 |
| GFBLN35-2015 | 300 | 350 | 20 | 11 | 16.2 | 歩行用 |
| GFBLN35-2030 | 300 | 350 | 20 | 26 | 8.9 | 歩行用 |
| GFBLN35-2510 | 300 | 350 | 25 | 6 | 29.2 | T-6 |
| GFBLN35-2513 | 300 | 350 | 25 | 9 | 22.9 | T-2 |
| GFBLN35-2515 | 300 | 350 | 25 | 11 | 20.2 | T-2 |
| GFBLN35-2530 | 300 | 350 | 25 | 26 | 11.2 | 歩行用 |
| GFBLN35-3210 | 300 | 350 | 32 | 6 | 37.4 | T-20 |
| GFBLN35-3213 | 300 | 350 | 32 | 9 | 29.4 | T-14 |
| GFBLN35-3215 | 300 | 350 | 32 | 11 | 25.9 | T-14 |
| GFBLN35-3230 | 300 | 350 | 32 | 26 | 14.3 | T-2 |
| GFBLN35-3810 | 300 | 350 | 38 | 6 | 44.4 | T-20 |
| GFBLN35-3813 | 300 | 350 | 38 | 9 | 34.9 | T-20 |
| GFBLN35-3815 | 300 | 350 | 38 | 11 | 30.7 | T-20 |
| GFBLN35-3830 | 300 | 350 | 38 | 26 | 17 | T-2 |
| GFBLN35-5010 | 300 | 350 | 50 | 6 | 58.5 | T-20 |
| GFBLN35-5013 | 300 | 350 | 50 | 9 | 45.9 | T-20 |
| GFBLN35-5015 | 300 | 350 | 50 | 11 | 40.4 | T-20 |
| GFBLN35-5030 | 300 | 350 | 50 | 26 | 22.4 | T-14 |
| GFBLN40-1510 | 350 | 400 | 15 | 6 | 20.2 | 歩行用 |
| GFBLN40-1513 | 350 | 400 | 15 | 9 | 15.6 | 歩行用 |
| GFBLN40-1515 | 350 | 400 | 15 | 11 | 13.8 | 歩行用 |
| GFBLN40-1530 | 350 | 400 | 15 | 26 | 7.5 | 歩行用 |
| GFBLN40-2010 | 350 | 400 | 20 | 6 | 26.2 | T-2 |
| GFBLN40-2013 | 350 | 400 | 20 | 9 | 20.8 | 歩行用 |
| GFBLN40-2015 | 350 | 400 | 20 | 11 | 18.3 | 歩行用 |
| GFBLN40-2030 | 350 | 400 | 20 | 26 | 10.1 | 歩行用 |
| GFBLN40-2510 | 350 | 400 | 25 | 6 | 33.3 | T-2 |
| GFBLN40-2513 | 350 | 400 | 25 | 9 | 26.1 | T-2 |
| GFBLN40-2515 | 350 | 400 | 25 | 11 | 22.9 | T-2 |
| GFBLN40-2530 | 350 | 400 | 25 | 26 | 12.6 | 歩行用 |
| GFBLN40-3210 | 350 | 400 | 32 | 6 | 42.6 | T-14 |
| GFBLN40-3213 | 350 | 400 | 32 | 9 | 33.4 | T-6 |
| GFBLN40-3215 | 350 | 400 | 32 | 11 | 29.3 | T-2 |
| GFBLN40-3230 | 350 | 400 | 32 | 26 | 16.1 | 歩行用 |
| GFBLN40-3810 | 350 | 400 | 38 | 6 | 50.6 | T-20 |
| GFBLN40-3813 | 350 | 400 | 38 | 9 | 39.6 | T-14 |
| GFBLN40-3815 | 350 | 400 | 38 | 11 | 34.8 | T-14 |
| GFBLN40-3830 | 350 | 400 | 38 | 26 | 19.1 | T-2 |
| GFBLN40-5010 | 350 | 400 | 50 | 6 | 66.5 | T-20 |
| GFBLN40-5013 | 350 | 400 | 50 | 9 | 52.1 | T-20 |
| GFBLN40-5015 | 350 | 400 | 50 | 11 | 45.8 | T-20 |
| GFBLN40-5030 | 350 | 400 | 50 | 26 | 25.2 | T-14 |
| GFBLN45-1510 | 400 | 450 | 15 | 6 | 22.4 | 歩行用 |
| GFBLN45-1513 | 400 | 450 | 15 | 9 | 17.5 | 歩行用 |
| GFBLN45-1515 | 400 | 450 | 15 | 11 | 15.4 | 歩行用 |
| GFBLN45-1530 | 400 | 450 | 15 | 26 | 8.4 | 歩行用 |
| GFBLN45-2010 | 400 | 450 | 20 | 6 | 29.9 | 歩行用 |
| GFBLN45-2013 | 400 | 450 | 20 | 9 | 20.5 | 歩行用 |
| GFBLN45-2015 | 400 | 450 | 20 | 11 | 15.7 | 歩行用 |
| GFBLN45-2030 | 400 | 450 | 20 | 26 | 11.2 | 歩行用 |
| GFBLN45-2510 | 400 | 450 | 25 | 6 | 37.3 | T-2 |
| GFBLN45-2513 | 400 | 450 | 25 | 9 | 29.2 | T-2 |
| GFBLN45-2515 | 400 | 450 | 25 | 11 | 25.6 | 歩行用 |
| GFBLN45-2530 | 400 | 450 | 25 | 26 | 14 | 歩行用 |
| GFBLN45-3210 | 400 | 450 | 32 | 6 | 47.8 | T-14 |
| GFBLN45-3213 | 400 | 450 | 32 | 9 | 37.4 | T-2 |
| GFBLN45-3215 | 400 | 450 | 32 | 11 | 32.8 | T-2 |
| GFBLN45-3230 | 400 | 450 | 32 | 26 | 17.9 | 歩行用 |
| GFBLN45-3810 | 400 | 450 | 38 | 6 | 56.7 | T-20 |
| GFBLN45-3813 | 400 | 450 | 38 | 9 | 44.4 | T-14 |
| GFBLN45-3815 | 400 | 450 | 38 | 11 | 39 | T-14 |
| GFBLN45-3830 | 400 | 450 | 38 | 26 | 21.2 | T-2 |
| GFBLN45-5010 | 400 | 450 | 50 | 6 | 74.6 | T-20 |
| GFBLN45-5013 | 400 | 450 | 50 | 9 | 58.4 | T-20 |
| GFBLN45-5015 | 400 | 450 | 50 | 11 | 51.3 | T-20 |
| GFBLN45-5030 | 400 | 450 | 50 | 26 | 28 | T-2 |
| GFBLN50-1510 | 450 | 500 | 15 | 6 | 24.8 | 歩行用 |
| GFBLN50-1513 | 450 | 500 | 15 | 9 | 19.4 | 歩行用 |
| GFBLN50-1515 | 450 | 500 | 15 | 11 | 17 | 歩行用 |
| GFBLN50-1530 | 450 | 500 | 15 | 26 | 9.2 | 歩行用 |
| GFBLN50-2010 | 450 | 500 | 20 | 6 | 33.1 | 歩行用 |
| GFBLN50-2013 | 450 | 500 | 20 | 9 | 25.8 | 歩行用 |
| GFBLN50-2015 | 450 | 500 | 20 | 11 | 22.7 | 歩行用 |
| GFBLN50-2030 | 450 | 500 | 20 | 26 | 12.3 | 歩行用 |
| GFBLN50-2510 | 450 | 500 | 25 | 6 | 41.4 | T-2 |
| GFBLN50-2513 | 450 | 500 | 25 | 9 | 32.3 | 歩行用 |
| GFBLN50-2515 | 450 | 500 | 25 | 11 | 28.4 | 歩行用 |
| GFBLN50-2530 | 450 | 500 | 25 | 26 | 15.4 | 歩行用 |
| GFBLN50-3210 | 450 | 500 | 32 | 6 | 52.9 | T-6 |
| GFBLN50-3213 | 450 | 500 | 32 | 9 | 41.3 | T-2 |
| GFBLN50-3215 | 450 | 500 | 32 | 11 | 36.3 | T-2 |
| GFBLN50-3230 | 450 | 500 | 32 | 26 | 19.7 | 歩行用 |
| GFBLN50-3810 | 450 | 500 | 38 | 6 | 62.9 | T-14 |
| GFBLN50-3813 | 450 | 500 | 38 | 9 | 49.1 | T-6 |
| GFBLN50-3815 | 450 | 500 | 38 | 11 | 43.1 | T-2 |
| GFBLN50-3830 | 450 | 500 | 38 | 26 | 23.4 | 歩行用 |
| GFBLN50-5010 | 450 | 500 | 50 | 6 | 82.7 | T-20 |
| GFBLN50-5013 | 450 | 500 | 50 | 9 | 64.6 | T-20 |
| GFBLN50-5015 | 450 | 500 | 50 | 11 | 56.7 | T-20 |
| GFBLN50-5030 | 450 | 500 | 50 | 26 | 30.8 | T-2 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SUS304 | |
| ② | 受枠 | SUS304 | |
| ③ | ボルト・ナット | SUS304 | |
| ④ | アンカー | SPCC |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） | |
 |
No.10-13型 | 六角ボックス(13mm･M8) | 2,700円 | （別売） |
マンホールカバー
フロアハッチ、マシンハッチ
タラップ、丸環
グレーチング
ピットカバー
ルーフドレイン
上水道用ボックス
排水器具
阻集器（Gトラップ等）・吊会所桝
グリーンメイト（樹木保護蓋）
グリーンホルダー（樹木保護支柱）
車止め
ライナーエッジ大阪本社
TEL
06-6541-2924(代)
東京支店
TEL
03-3831-2646(代)
中部営業所
TEL
059-364-2631(代)
九州営業所
TEL
0942-87-2924(代)
