GHUN型

品番	GHUN
種類	グレーチング
蓋材質	ステンレス製
用途	Ｕ字側溝用
蓋主材	フラットバー
荷重レベル	その他
規格
備考	滑止
注記	・定価は、蓋１ｍあたりの金額です。

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
GHUN11-1510	66,400円
GHUN11-1513	52,300円
GHUN11-1515	41,800円
GHUN11-1530	30,000円
GHUN11-2010	78,900円
GHUN11-2013	61,900円
GHUN11-2015	50,200円
GHUN11-2030	35,000円
GHUN11-2510	90,100円
GHUN11-2513	70,900円
GHUN11-2515	57,700円
GHUN11-2530	38,400円
GHUN14-1510	75,800円
GHUN14-1513	59,600円
GHUN14-1515	46,400円
GHUN14-1530	32,500円
GHUN14-2010	88,700円
GHUN14-2013	69,700円
GHUN14-2015	57,600円
GHUN14-2030	38,300円
GHUN14-2510	101,000円
GHUN14-2513	79,600円
GHUN14-2515	66,100円
GHUN14-2530	42,200円
GHUN14-3210	125,200円
GHUN14-3213	98,800円
GHUN14-3215	82,000円
GHUN14-3230	48,100円
GHUN17-1510	87,300円
GHUN17-1513	68,600円
GHUN17-1515	53,700円
GHUN17-1530	36,700円
GHUN17-2010	106,200円
GHUN17-2013	83,500円
GHUN17-2015	66,000円
GHUN17-2030	41,700円
GHUN17-2510	117,600円
GHUN17-2513	92,700円
GHUN17-2515	74,400円
GHUN17-2530	46,200円
GHUN17-3210	154,000円
GHUN17-3213	121,200円
GHUN17-3215	96,800円
GHUN17-3230	53,200円
GHUN23-1510	113,600円
GHUN23-1513	89,400円
GHUN23-1515	70,500円
GHUN23-1530	46,400円
GHUN23-2010	136,400円
GHUN23-2013	107,300円
GHUN23-2015	86,500円
GHUN23-2030	53,700円
GHUN23-2510	157,900円
GHUN23-2513	124,400円
GHUN23-2515	99,600円
GHUN23-2530	60,200円
GHUN23-3210	203,500円
GHUN23-3213	160,400円
GHUN23-3215	125,100円
GHUN23-3230	69,200円
GHUN29-1510	134,400円
GHUN29-1513	105,800円
GHUN29-1515	80,900円
GHUN29-1530	52,100円
GHUN29-2010	159,300円
GHUN29-2013	125,500円
GHUN29-2015	103,000円
GHUN29-2030	60,200円
GHUN29-2510	185,600円
GHUN29-2513	146,100円
GHUN29-2515	119,200円
GHUN29-2530	67,800円
GHUN29-3210	233,200円
GHUN29-3213	183,600円
GHUN29-3215	147,300円
GHUN29-3230	79,600円
GHUN35-1510	160,800円
GHUN35-1513	126,600円
GHUN35-1515	99,400円
GHUN35-1530	62,500円
GHUN35-2010	197,900円
GHUN35-2013	155,900円
GHUN35-2015	124,000円
GHUN35-2030	72,300円
GHUN35-2510	224,000円
GHUN35-2513	176,200円
GHUN35-2515	140,900円
GHUN35-2530	82,000円
GHUN35-3210	345,300円
GHUN35-3213	271,900円
GHUN35-3215	213,900円
GHUN35-3230	114,800円

製品説明

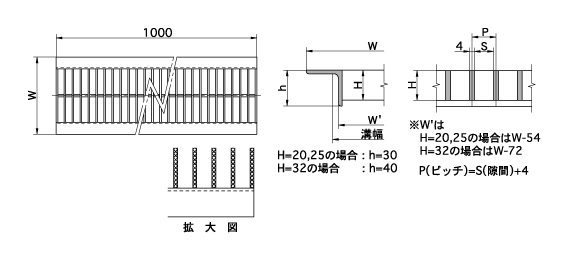

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	H	S	蓋kg	T荷重
GHUN11-1510	120	164	15	6	7.7	T-14
GHUN11-1513	120	164	15	9	6.6	T-14
GHUN11-1515	120	164	15	11	6.1	T-14
GHUN11-1530	120	164	15	26	4.5	T-6
GHUN11-2010	120	164	20	6	9.4	T-14
GHUN11-2013	120	164	20	9	7.9	T-14
GHUN11-2015	120	164	20	11	7.2	T-14
GHUN11-2030	120	164	20	26	5.1	T-14
GHUN11-2510	120	164	25	6	10.9	T-14
GHUN11-2513	120	164	25	9	9.1	T-14
GHUN11-2515	120	164	25	11	8.2	T-14
GHUN11-2530	120	164	25	26	5.6	T-14
GHUN14-1510	150	194	15	6	9.2	T-14
GHUN14-1513	150	194	15	9	7.7	T-14
GHUN14-1515	150	194	15	11	7.1	T-14
GHUN14-1530	150	194	15	26	5	T-2
GHUN14-2010	150	194	20	6	11.3	T-14
GHUN14-2013	150	194	20	9	9.4	T-14
GHUN14-2015	150	194	20	11	8.5	T-14
GHUN14-2030	150	194	20	26	5.7	T-14
GHUN14-2510	150	194	25	6	13.4	T-14
GHUN14-2513	150	194	25	9	10.9	T-14
GHUN14-2515	150	194	25	11	10	T-14
GHUN14-2530	150	194	25	26	6.4	T-14
GHUN14-3210	150	214	32	6	17.5	T-14
GHUN14-3213	150	214	32	9	14.3	T-14
GHUN14-3215	150	214	32	11	12.9	T-14
GHUN14-3230	150	214	32	26	8.5	T-14
GHUN17-1510	180	224	15	6	10.6	T-14
GHUN17-1513	180	224	15	9	8.8	T-6
GHUN17-1515	180	224	15	11	8	T-2
GHUN17-1530	180	224	15	26	5.5	歩行用
GHUN17-2010	180	224	20	6	13.3	T-14
GHUN17-2013	180	224	20	9	10.9	T-14
GHUN17-2015	180	224	20	11	9.8	T-14
GHUN17-2030	180	224	20	26	6.4	T-2
GHUN17-2510	180	224	25	6	15.8	T-14
GHUN17-2513	180	224	25	9	12.8	T-14
GHUN17-2515	180	224	25	11	11.5	T-14
GHUN17-2530	180	224	25	26	7.2	T-14
GHUN17-3210	180	244	32	6	20.5	T-14
GHUN17-3213	180	244	32	9	16.7	T-14
GHUN17-3215	180	244	32	11	15	T-14
GHUN17-3230	180	244	32	26	9.6	T-14
GHUN23-1510	240	284	15	6	13.5	T-2
GHUN23-1513	240	284	15	9	11.1	T-2
GHUN23-1515	240	284	15	11	10	T-2
GHUN23-1530	240	284	15	26	6.5	歩行用
GHUN23-2010	240	284	20	6	17.1	T-14
GHUN23-2013	240	284	20	9	13.9	T-6
GHUN23-2015	240	284	20	11	12.4	T-2
GHUN23-2030	240	284	20	26	7.8	T-2
GHUN23-2510	240	284	25	6	20.6	T-14
GHUN23-2513	240	284	25	9	16.6	T-14
GHUN23-2515	240	284	25	11	14.8	T-14
GHUN23-2530	240	284	25	26	8.9	T-2
GHUN23-3210	240	304	32	6	26.7	T-14
GHUN23-3213	240	304	32	9	21.5	T-14
GHUN23-3215	240	304	32	11	19.2	T-14
GHUN23-3230	240	304	32	26	11.7	T-14
GHUN29-1510	300	344	15	6	16.4	T-2
GHUN29-1513	300	344	15	9	13.3	歩行用
GHUN29-1515	300	344	15	11	12	歩行用
GHUN29-1530	300	344	15	26	7.5	歩行用
GHUN29-2010	300	344	20	6	21	T-2
GHUN29-2013	300	344	20	9	16.9	T-2
GHUN29-2015	300	344	20	11	15.1	T-2
GHUN29-2030	300	344	20	26	9.1	歩行用
GHUN29-2510	300	344	25	6	25.5	T-14
GHUN29-2513	300	344	25	9	20.3	T-6
GHUN29-2515	300	344	25	11	18	T-2
GHUN29-2530	300	344	25	26	10.6	T-2
GHUN29-3210	300	364	32	6	32.9	T-14
GHUN29-3213	300	364	32	9	26.3	T-14
GHUN29-3215	300	364	32	11	23.4	T-14
GHUN29-3230	300	364	32	26	13.9	T-2
GHUN35-1510	360	404	15	6	19.3	歩行用
GHUN35-1513	360	404	15	9	15.6	歩行用
GHUN35-1515	360	404	15	11	13.9	歩行用
GHUN35-1530	360	404	15	26	8.5	歩行用
GHUN35-2010	360	404	20	6	24.9	T-2
GHUN35-2013	360	404	20	9	19.9	T-2
GHUN35-2015	360	404	20	11	17.7	T-2
GHUN35-2030	360	404	20	26	10.4	歩行用
GHUN35-2510	360	404	25	6	30.3	T-6
GHUN35-2513	360	404	25	9	24	T-2
GHUN35-2515	360	404	25	11	21.3	T-2
GHUN35-2530	360	404	25	26	12.3	歩行用
GHUN35-3210	360	424	32	6	39.1	T-14
GHUN35-3213	360	424	32	9	31.3	T-14
GHUN35-3215	360	424	32	11	27.6	T-6
GHUN35-3230	360	424	32	26	16	T-6
