GHJNB型
| 品番 | GHJNB |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | ステンレス製 |
| 用途 | 集水桝用 |
| 蓋主材 | フラットバー |
| 荷重レベル | その他 |
| 規格 | |
| 備考 | 滑止（ローレット） |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| GHJNB25-1510 | 32,000円 |
|
||||
| GHJNB25-1513 | 27,400円 |
|
||||
| GHJNB25-1515 | 25,400円 |
|
||||
| GHJNB25-1530 | 19,100円 |
|
||||
| GHJNB25-2010 | 40,800円 |
|
||||
| GHJNB25-2013 | 33,800円 |
|
||||
| GHJNB25-2015 | 31,300円 |
|
||||
| GHJNB25-2030 | 22,600円 |
|
||||
| GHJNB25-2510 | 47,300円 |
|
||||
| GHJNB25-2513 | 39,000円 |
|
||||
| GHJNB25-2515 | 36,400円 |
|
||||
| GHJNB25-2530 | 24,900円 |
|
||||
| GHJNB25-3210 | 57,400円 |
|
||||
| GHJNB25-3213 | 47,600円 |
|
||||
| GHJNB25-3215 | 41,700円 |
|
||||
| GHJNB25-3230 | 28,900円 |
|
||||
| GHJNB25-3810 | 63,200円 |
|
||||
| GHJNB25-3813 | 52,600円 |
|
||||
| GHJNB25-3815 | 49,200円 |
|
||||
| GHJNB25-3830 | 32,400円 |
|
||||
| GHJNB30-1510 | 50,200円 |
|
||||
| GHJNB30-1513 | 41,700円 |
|
||||
| GHJNB30-1515 | 38,600円 |
|
||||
| GHJNB30-1530 | 26,900円 |
|
||||
| GHJNB30-2010 | 56,500円 |
|
||||
| GHJNB30-2013 | 53,400円 |
|
||||
| GHJNB30-2015 | 47,900円 |
|
||||
| GHJNB30-2030 | 32,400円 |
|
||||
| GHJNB30-2510 | 66,300円 |
|
||||
| GHJNB30-2513 | 56,200円 |
|
||||
| GHJNB30-2515 | 50,700円 |
|
||||
| GHJNB30-2530 | 34,400円 |
|
||||
| GHJNB30-3210 | 93,000円 |
|
||||
| GHJNB30-3213 | 68,900円 |
|
||||
| GHJNB30-3215 | 61,100円 |
|
||||
| GHJNB30-3230 | 39,400円 |
|
||||
| GHJNB30-3810 | 104,800円 |
|
||||
| GHJNB30-3813 | 76,800円 |
|
||||
| GHJNB30-3815 | 70,600円 |
|
||||
| GHJNB30-3830 | 45,700円 |
|
||||
| GHJNB35-1510 | 54,800円 |
|
||||
| GHJNB35-1513 | 52,400円 |
|
||||
| GHJNB35-1515 | 47,800円 |
|
||||
| GHJNB35-1530 | 33,000円 |
|
||||
| GHJNB35-2010 | 73,900円 |
|
||||
| GHJNB35-2013 | 65,300円 |
|
||||
| GHJNB35-2015 | 59,100円 |
|
||||
| GHJNB35-2030 | 40,400円 |
|
||||
| GHJNB35-2510 | 91,600円 |
|
||||
| GHJNB35-2513 | 74,000円 |
|
||||
| GHJNB35-2515 | 67,000円 |
|
||||
| GHJNB35-2530 | 46,800円 |
|
||||
| GHJNB35-3210 | 101,400円 |
|
||||
| GHJNB35-3213 | 94,400円 |
|
||||
| GHJNB35-3215 | 81,200円 |
|
||||
| GHJNB35-3230 | 53,200円 |
|
||||
| GHJNB35-3810 | 120,600円 |
|
||||
| GHJNB35-3813 | 102,700円 |
|
||||
| GHJNB35-3815 | 91,800円 |
|
||||
| GHJNB35-3830 | 59,100円 |
|
||||
| GHJNB35-5010 | 143,100円 |
|
||||
| GHJNB35-5013 | 132,200円 |
|
||||
| GHJNB35-5015 | 115,100円 |
|
||||
| GHJNB35-5030 | 73,100円 |
|
||||
| GHJNB40-1510 | 77,300円 |
|
||||
| GHJNB40-1513 | 63,300円 |
|
||||
| GHJNB40-1515 | 57,900円 |
|
||||
| GHJNB40-1530 | 39,200円 |
|
||||
| GHJNB40-2010 | 93,500円 |
|
||||
| GHJNB40-2013 | 82,600円 |
|
||||
| GHJNB40-2015 | 74,000円 |
|
||||
| GHJNB40-2030 | 47,600円 |
|
||||
| GHJNB40-2510 | 110,900円 |
|
||||
| GHJNB40-2513 | 98,500円 |
|
||||
| GHJNB40-2515 | 88,400円 |
|
||||
| GHJNB40-2530 | 54,900円 |
|
||||
| GHJNB40-3210 | 126,900円 |
|
||||
| GHJNB40-3213 | 119,200円 |
|
||||
| GHJNB40-3215 | 103,600円 |
|
||||
| GHJNB40-3230 | 66,300円 |
|
||||
| GHJNB40-3810 | 181,800円 |
|
||||
| GHJNB40-3813 | 127,400円 |
|
||||
| GHJNB40-3815 | 115,700円 |
|
||||
| GHJNB40-3830 | 72,200円 |
|
||||
| GHJNB40-5010 | 216,400円 |
|
||||
| GHJNB40-5013 | 159,600円 |
|
||||
| GHJNB40-5015 | 145,600円 |
|
||||
| GHJNB40-5030 | 88,800円 |
|
||||
| GHJNB45-1510 | 94,600円 |
|
||||
| GHJNB45-1513 | 78,700円 |
|
||||
| GHJNB45-1515 | 71,200円 |
|
||||
| GHJNB45-1530 | 47,100円 |
|
||||
| GHJNB45-2010 | 113,400円 |
|
||||
| GHJNB45-2013 | 92,400円 |
|
||||
| GHJNB45-2015 | 82,300円 |
|
||||
| GHJNB45-2030 | 55,100円 |
|
||||
| GHJNB45-2510 | 134,700円 |
|
||||
| GHJNB45-2513 | 108,300円 |
|
||||
| GHJNB45-2515 | 98,200円 |
|
||||
| GHJNB45-2530 | 63,900円 |
|
||||
| GHJNB45-3210 | 152,400円 |
|
||||
| GHJNB45-3213 | 140,000円 |
|
||||
| GHJNB45-3215 | 120,600円 |
|
||||
| GHJNB45-3230 | 73,100円 |
|
||||
| GHJNB45-3810 | 206,700円 |
|
||||
| GHJNB45-3813 | 155,400円 |
|
||||
| GHJNB45-3815 | 139,800円 |
|
||||
| GHJNB45-3830 | 82,300円 |
|
||||
| GHJNB45-5010 | 267,700円 |
|
||||
| GHJNB45-5013 | 189,900円 |
|
||||
| GHJNB45-5015 | 168,900円 |
|
||||
| GHJNB45-5030 | 99,700円 |
|
||||
| GHJNB50-1510 | 112,900円 |
|
|
|
||
| GHJNB50-1513 | 92,700円 |
|
||||
| GHJNB50-1515 | 84,900円 |
|
||||
| GHJNB50-1530 | 55,400円 |
|
|
|
||
| GHJNB50-2010 | 133,500円 |
|
|
|
||
| GHJNB50-2013 | 122,600円 |
|
|
|
||
| GHJNB50-2015 | 109,400円 |
|
|
|
||
| GHJNB50-2030 | 65,000円 |
|
|
|
||
| GHJNB50-2510 | 159,300円 |
|
|
|
||
| GHJNB50-2513 | 134,400円 |
|
|
|
||
| GHJNB50-2515 | 121,200円 |
|
|
|
||
| GHJNB50-2530 | 76,800円 |
|
|
|
||
| GHJNB50-3210 | 182,600円 |
|
|
|
||
| GHJNB50-3213 | 167,800円 |
|
|
|
||
| GHJNB50-3215 | 145,300円 |
|
||||
| GHJNB50-3230 | 91,600円 |
|
|
|
||
| GHJNB50-3810 | 212,000円 |
|
|
|
||
| GHJNB50-3813 | 182,500円 |
|
|
|
||
| GHJNB50-3815 | 166,900円 |
|
|
|
||
| GHJNB50-3830 | 98,500円 |
|
|
|
||
| GHJNB50-5010 | 328,500円 |
|
|
|
||
| GHJNB50-5013 | 226,600円 |
|
|
|
||
| GHJNB50-5015 | 204,900円 |
|
|
|
||
| GHJNB50-5030 | 122,400円 |
|
|
|
||
| GHJNB55-1510 | 158,800円 |
|
||||
| GHJNB55-1513 | 138,600円 |
|
||||
| GHJNB55-1515 | 119,900円 |
|
||||
| GHJNB55-1530 | 81,800円 |
|
||||
| GHJNB55-2010 | 188,400円 |
|
||||
| GHJNB55-2013 | 163,500円 |
|
||||
| GHJNB55-2015 | 146,400円 |
|
||||
| GHJNB55-2030 | 95,000円 |
|
||||
| GHJNB55-2510 | 212,800円 |
|
||||
| GHJNB55-2513 | 179,400円 |
|
||||
| GHJNB55-2515 | 163,800円 |
|
||||
| GHJNB55-2530 | 100,800円 |
|
||||
| GHJNB55-3210 | 269,100円 |
|
||||
| GHJNB55-3213 | 203,800円 |
|
||||
| GHJNB55-3215 | 184,300円 |
|
||||
| GHJNB55-3230 | 120,600円 |
|
||||
| GHJNB55-3810 | 301,900円 |
|
||||
| GHJNB55-3813 | 236,600円 |
|
||||
| GHJNB55-3815 | 213,300円 |
|
||||
| GHJNB55-3830 | 130,800円 |
|
||||
| GHJNB55-5010 | 382,700円 |
|
||||
| GHJNB55-5013 | 283,100円 |
|
||||
| GHJNB55-5015 | 252,000円 |
|
||||
| GHJNB55-5030 | 164,100円 |
|
||||
| GHJNB65-1510 | 208,100円 |
|
||||
| GHJNB65-1513 | 180,900円 |
|
||||
| GHJNB65-1515 | 166,900円 |
|
||||
| GHJNB65-1530 | 93,800円 |
|
||||
| GHJNB65-2010 | 270,400円 |
|
||||
| GHJNB65-2013 | 234,600円 |
|
||||
| GHJNB65-2015 | 212,800円 |
|
||||
| GHJNB65-2030 | 128,800円 |
|
||||
| GHJNB65-2510 | 285,800円 |
|
||||
| GHJNB65-2513 | 278,000円 |
|
||||
| GHJNB65-2515 | 240,600円 |
|
||||
| GHJNB65-2530 | 152,800円 |
|
||||
| GHJNB65-3210 | 356,200円 |
|
||||
| GHJNB65-3213 | 318,900円 |
|
||||
| GHJNB65-3215 | 267,600円 |
|
||||
| GHJNB65-3230 | 180,400円 |
|
||||
| GHJNB65-3810 | 418,800円 |
|
||||
| GHJNB65-3813 | 359,600円 |
|
||||
| GHJNB65-3815 | 312,200円 |
|
||||
| GHJNB65-3830 | 188,500円 |
|
||||
| GHJNB65-5010 | 527,000円 |
|
||||
| GHJNB65-5013 | 433,700円 |
|
||||
| GHJNB65-5015 | 383,900円 |
|
||||
| GHJNB65-5030 | 228,400円 |
|
製品説明

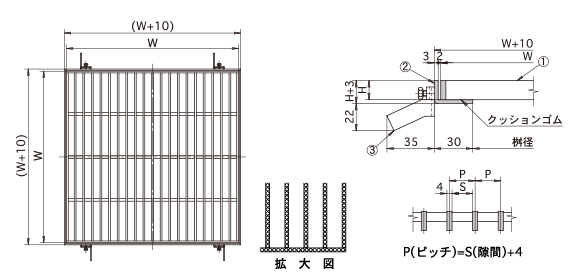

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用桝径 | W | H | S | 蓋kg | T荷重 |
|---|---|---|---|---|---|---|
| GHJNB25-1510 | 200 | 250 | 15 | 6 | 3.3 | T-6 |
| GHJNB25-1513 | 200 | 250 | 15 | 9 | 2.6 | T-2 |
| GHJNB25-1515 | 200 | 250 | 15 | 11 | 2.3 | T-2 |
| GHJNB25-1530 | 200 | 250 | 15 | 26 | 1.4 | 歩行用 |
| GHJNB25-2010 | 200 | 250 | 20 | 6 | 4.3 | T-20 |
| GHJNB25-2013 | 200 | 250 | 20 | 9 | 3.4 | T-14 |
| GHJNB25-2015 | 200 | 250 | 20 | 11 | 3.1 | T-14 |
| GHJNB25-2030 | 200 | 250 | 20 | 26 | 1.9 | T-2 |
| GHJNB25-2510 | 200 | 250 | 25 | 6 | 5.4 | T-20 |
| GHJNB25-2513 | 200 | 250 | 25 | 9 | 4.3 | T-20 |
| GHJNB25-2515 | 200 | 250 | 25 | 11 | 3.9 | T-20 |
| GHJNB25-2530 | 200 | 250 | 25 | 26 | 2.3 | T-6 |
| GHJNB25-3210 | 200 | 250 | 32 | 6 | 7 | T-20 |
| GHJNB25-3213 | 200 | 250 | 32 | 9 | 5.5 | T-20 |
| GHJNB25-3215 | 200 | 250 | 32 | 11 | 5 | T-20 |
| GHJNB25-3230 | 200 | 250 | 32 | 26 | 3 | T-20 |
| GHJNB25-3810 | 200 | 250 | 38 | 6 | 8.3 | T-20 |
| GHJNB25-3813 | 200 | 250 | 38 | 9 | 6.5 | T-20 |
| GHJNB25-3815 | 200 | 250 | 38 | 11 | 5.9 | T-20 |
| GHJNB25-3830 | 200 | 250 | 38 | 26 | 3.6 | T-20 |
| GHJNB30-1510 | 250 | 300 | 15 | 6 | 4.6 | T-2 |
| GHJNB30-1513 | 250 | 300 | 15 | 9 | 3.7 | T-2 |
| GHJNB30-1515 | 250 | 300 | 15 | 11 | 3.2 | 歩行用 |
| GHJNB30-1530 | 250 | 300 | 15 | 26 | 1.8 | 歩行用 |
| GHJNB30-2010 | 250 | 300 | 20 | 6 | 6.2 | T-14 |
| GHJNB30-2013 | 250 | 300 | 20 | 9 | 4.9 | T-6 |
| GHJNB30-2015 | 250 | 300 | 20 | 11 | 4.3 | T-2 |
| GHJNB30-2030 | 250 | 300 | 20 | 26 | 2.4 | 歩行用 |
| GHJNB30-2510 | 250 | 300 | 25 | 6 | 7.7 | T-20 |
| GHJNB30-2513 | 250 | 300 | 25 | 9 | 6.1 | T-14 |
| GHJNB30-2515 | 250 | 300 | 25 | 11 | 5.4 | T-14 |
| GHJNB30-2530 | 250 | 300 | 25 | 26 | 3 | T-2 |
| GHJNB30-3210 | 250 | 300 | 32 | 6 | 9.9 | T-20 |
| GHJNB30-3213 | 250 | 300 | 32 | 9 | 7.8 | T-20 |
| GHJNB30-3215 | 250 | 300 | 32 | 11 | 6.9 | T-20 |
| GHJNB30-3230 | 250 | 300 | 32 | 26 | 3.9 | T-14 |
| GHJNB30-3810 | 250 | 300 | 38 | 6 | 11.7 | T-20 |
| GHJNB30-3813 | 250 | 300 | 38 | 9 | 9.3 | T-20 |
| GHJNB30-3815 | 250 | 300 | 38 | 11 | 8.2 | T-20 |
| GHJNB30-3830 | 250 | 300 | 38 | 26 | 4.6 | T-14 |
| GHJNB35-1510 | 300 | 350 | 15 | 6 | 6.2 | T-2 |
| GHJNB35-1513 | 300 | 350 | 15 | 9 | 4.9 | 歩行用 |
| GHJNB35-1515 | 300 | 350 | 15 | 11 | 4.3 | 歩行用 |
| GHJNB35-1530 | 300 | 350 | 15 | 26 | 2.5 | 歩行用 |
| GHJNB35-2010 | 300 | 350 | 20 | 6 | 8.3 | T-2 |
| GHJNB35-2013 | 300 | 350 | 20 | 9 | 6.6 | T-2 |
| GHJNB35-2015 | 300 | 350 | 20 | 11 | 5.7 | T-2 |
| GHJNB35-2030 | 300 | 350 | 20 | 26 | 3.3 | 歩行用 |
| GHJNB35-2510 | 300 | 350 | 25 | 6 | 10.4 | T-14 |
| GHJNB35-2513 | 300 | 350 | 25 | 9 | 8.2 | T-14 |
| GHJNB35-2515 | 300 | 350 | 25 | 11 | 7.1 | T-6 |
| GHJNB35-2530 | 300 | 350 | 25 | 26 | 4.1 | T-6 |
| GHJNB35-3210 | 300 | 350 | 32 | 6 | 13.3 | T-20 |
| GHJNB35-3213 | 300 | 350 | 32 | 9 | 10.5 | T-20 |
| GHJNB35-3215 | 300 | 350 | 32 | 11 | 9.1 | T-20 |
| GHJNB35-3230 | 300 | 350 | 32 | 26 | 5.3 | T-2 |
| GHJNB35-3810 | 300 | 350 | 38 | 6 | 15.8 | T-20 |
| GHJNB35-3813 | 300 | 350 | 38 | 9 | 12.5 | T-20 |
| GHJNB35-3815 | 300 | 350 | 38 | 11 | 10.8 | T-20 |
| GHJNB35-3830 | 300 | 350 | 38 | 26 | 6.3 | T-14 |
| GHJNB35-5010 | 300 | 350 | 50 | 6 | 20.8 | T-20 |
| GHJNB35-5013 | 300 | 350 | 50 | 9 | 16.4 | T-20 |
| GHJNB35-5015 | 300 | 350 | 50 | 11 | 14.3 | T-20 |
| GHJNB35-5030 | 300 | 350 | 50 | 26 | 8.2 | T-20 |
| GHJNB40-1510 | 350 | 400 | 15 | 6 | 8.1 | 歩行用 |
| GHJNB40-1513 | 350 | 400 | 15 | 9 | 6.4 | 歩行用 |
| GHJNB40-1515 | 350 | 400 | 15 | 11 | 5.7 | 歩行用 |
| GHJNB40-1530 | 350 | 400 | 15 | 26 | 3.2 | 歩行用 |
| GHJNB40-2010 | 350 | 400 | 20 | 6 | 10.8 | T-2 |
| GHJNB40-2013 | 350 | 400 | 20 | 9 | 8.5 | T-2 |
| GHJNB40-2015 | 350 | 400 | 20 | 11 | 7.5 | T-2 |
| GHJNB40-2030 | 350 | 400 | 20 | 26 | 4.3 | 歩行用 |
| GHJNB40-2510 | 350 | 400 | 25 | 6 | 13.5 | T-14 |
| GHJNB40-2513 | 350 | 400 | 25 | 9 | 10.7 | T-2 |
| GHJNB40-2515 | 350 | 400 | 25 | 11 | 9.4 | T-2 |
| GHJNB40-2530 | 350 | 400 | 25 | 26 | 5.3 | 歩行用 |
| GHJNB40-3210 | 350 | 400 | 32 | 6 | 17.3 | T-20 |
| GHJNB40-3213 | 350 | 400 | 32 | 9 | 13.7 | T-14 |
| GHJNB40-3215 | 350 | 400 | 32 | 11 | 12.1 | T-14 |
| GHJNB40-3230 | 350 | 400 | 32 | 26 | 6.8 | T-2 |
| GHJNB40-3810 | 350 | 400 | 38 | 6 | 20.5 | T-20 |
| GHJNB40-3813 | 350 | 400 | 38 | 9 | 16.2 | T-20 |
| GHJNB40-3815 | 350 | 400 | 38 | 11 | 14.3 | T-20 |
| GHJNB40-3830 | 350 | 400 | 38 | 26 | 8.1 | T-2 |
| GHJNB40-5010 | 350 | 400 | 50 | 6 | 27 | T-20 |
| GHJNB40-5013 | 350 | 400 | 50 | 9 | 21.4 | T-20 |
| GHJNB40-5015 | 350 | 400 | 50 | 11 | 18.8 | T-20 |
| GHJNB40-5030 | 350 | 400 | 50 | 26 | 10.7 | T-20 |
| GHJNB45-1510 | 400 | 450 | 15 | 6 | 10.2 | 歩行用 |
| GHJNB45-1513 | 400 | 450 | 15 | 9 | 8.1 | 歩行用 |
| GHJNB45-1515 | 400 | 450 | 15 | 11 | 7 | 歩行用 |
| GHJNB45-1530 | 400 | 450 | 15 | 26 | 3.8 | 歩行用 |
| GHJNB45-2010 | 400 | 450 | 20 | 6 | 13.6 | T-2 |
| GHJNB45-2013 | 400 | 450 | 20 | 9 | 10.8 | T-2 |
| GHJNB45-2015 | 400 | 450 | 20 | 11 | 9.3 | 歩行用 |
| GHJNB45-2030 | 400 | 450 | 20 | 26 | 5.1 | 歩行用 |
| GHJNB45-2510 | 400 | 450 | 25 | 6 | 17 | T-6 |
| GHJNB45-2513 | 400 | 450 | 25 | 9 | 13.4 | T-2 |
| GHJNB45-2515 | 400 | 450 | 25 | 11 | 11.7 | T-2 |
| GHJNB45-2530 | 400 | 450 | 25 | 26 | 6.4 | 歩行用 |
| GHJNB45-3210 | 400 | 450 | 32 | 6 | 21.7 | T-20 |
| GHJNB45-3213 | 400 | 450 | 32 | 9 | 17.2 | T-14 |
| GHJNB45-3215 | 400 | 450 | 32 | 11 | 15 | T-14 |
| GHJNB45-3230 | 400 | 450 | 32 | 26 | 8.2 | T-2 |
| GHJNB45-3810 | 400 | 450 | 38 | 6 | 25.8 | T-20 |
| GHJNB45-3813 | 400 | 450 | 38 | 9 | 20.4 | T-20 |
| GHJNB45-3815 | 400 | 450 | 38 | 11 | 17.8 | T-14 |
| GHJNB45-3830 | 400 | 450 | 38 | 26 | 9.7 | T-2 |
| GHJNB45-5010 | 400 | 450 | 50 | 6 | 34 | T-20 |
| GHJNB45-5013 | 400 | 450 | 50 | 9 | 26.9 | T-20 |
| GHJNB45-5015 | 400 | 450 | 50 | 11 | 23.4 | T-20 |
| GHJNB45-5030 | 400 | 450 | 50 | 26 | 12.8 | T-14 |
| GHJNB50-1510 | 450 | 500 | 15 | 6 | 12.5 | 歩行用 |
| GHJNB50-1513 | 450 | 500 | 15 | 9 | 9.7 | 歩行用 |
| GHJNB50-1515 | 450 | 500 | 15 | 11 | 8.5 | 歩行用 |
| GHJNB50-1530 | 450 | 500 | 15 | 26 | 4.7 | 歩行用 |
| GHJNB50-2010 | 450 | 500 | 20 | 6 | 16.7 | T-2 |
| GHJNB50-2013 | 450 | 500 | 20 | 9 | 12.9 | 歩行用 |
| GHJNB50-2015 | 450 | 500 | 20 | 11 | 11.3 | 歩行用 |
| GHJNB50-2030 | 450 | 500 | 20 | 26 | 6.3 | 歩行用 |
| GHJNB50-2510 | 450 | 500 | 25 | 6 | 20.9 | T-2 |
| GHJNB50-2513 | 450 | 500 | 25 | 9 | 16.2 | T-2 |
| GHJNB50-2515 | 450 | 500 | 25 | 11 | 14.2 | T-2 |
| GHJNB50-2530 | 450 | 500 | 25 | 26 | 7.9 | 歩行用 |
| GHJNB50-3210 | 450 | 500 | 32 | 6 | 26.7 | T-14 |
| GHJNB50-3213 | 450 | 500 | 32 | 9 | 20.7 | T-6 |
| GHJNB50-3215 | 450 | 500 | 32 | 11 | 18.2 | T-2 |
| GHJNB50-3230 | 450 | 500 | 32 | 26 | 10.1 | 歩行用 |
| GHJNB50-3810 | 450 | 500 | 38 | 6 | 31.7 | T-20 |
| GHJNB50-3813 | 450 | 500 | 38 | 9 | 24.5 | T-14 |
| GHJNB50-3815 | 450 | 500 | 38 | 11 | 21.6 | T-14 |
| GHJNB50-3830 | 450 | 500 | 38 | 26 | 12 | T-2 |
| GHJNB50-5010 | 450 | 500 | 50 | 6 | 41.7 | T-20 |
| GHJNB50-5013 | 450 | 500 | 50 | 9 | 32.3 | T-20 |
| GHJNB50-5015 | 450 | 500 | 50 | 11 | 28.4 | T-20 |
| GHJNB50-5030 | 450 | 500 | 50 | 26 | 15.8 | T-14 |
| GHJNB55-1510 | 500 | 550 | 15 | 6 | 15.1 | 歩行用 |
| GHJNB55-1513 | 500 | 550 | 15 | 9 | 11.7 | 歩行用 |
| GHJNB55-1515 | 500 | 550 | 15 | 11 | 10.4 | 歩行用 |
| GHJNB55-1530 | 500 | 550 | 15 | 26 | 5.5 | 歩行用 |
| GHJNB55-2010 | 500 | 550 | 20 | 6 | 20.1 | 歩行用 |
| GHJNB55-2013 | 500 | 550 | 20 | 9 | 15.6 | 歩行用 |
| GHJNB55-2015 | 500 | 550 | 20 | 11 | 13.9 | 歩行用 |
| GHJNB55-2030 | 500 | 550 | 20 | 26 | 7.3 | 歩行用 |
| GHJNB55-2510 | 500 | 550 | 25 | 6 | 25.2 | T-2 |
| GHJNB55-2513 | 500 | 550 | 25 | 9 | 19.5 | T-2 |
| GHJNB55-2515 | 500 | 550 | 25 | 11 | 17.4 | T-2 |
| GHJNB55-2530 | 500 | 550 | 25 | 26 | 9.1 | 歩行用 |
| GHJNB55-3210 | 500 | 550 | 32 | 6 | 32.2 | T-14 |
| GHJNB55-3213 | 500 | 550 | 32 | 9 | 25 | T-2 |
| GHJNB55-3215 | 500 | 550 | 32 | 11 | 22.2 | T-2 |
| GHJNB55-3230 | 500 | 550 | 32 | 26 | 11.7 | 歩行用 |
| GHJNB55-3810 | 500 | 550 | 38 | 6 | 38.2 | T-20 |
| GHJNB55-3813 | 500 | 550 | 38 | 9 | 29.7 | T-14 |
| GHJNB55-3815 | 500 | 550 | 38 | 11 | 26.4 | T-14 |
| GHJNB55-3830 | 500 | 550 | 38 | 26 | 13.9 | T-2 |
| GHJNB55-5010 | 500 | 550 | 50 | 6 | 50.3 | T-20 |
| GHJNB55-5013 | 500 | 550 | 50 | 9 | 39 | T-20 |
| GHJNB55-5015 | 500 | 550 | 50 | 11 | 34.7 | T-20 |
| GHJNB55-5030 | 500 | 550 | 50 | 26 | 18.2 | T-6 |
| GHJNB65-1510 | 600 | 650 | 15 | 6 | 21.3 | 歩行用 |
| GHJNB65-1513 | 600 | 650 | 15 | 9 | 16.6 | 歩行用 |
| GHJNB65-1515 | 600 | 650 | 15 | 11 | 14.5 | 歩行用 |
| GHJNB65-1530 | 600 | 650 | 15 | 26 | 8 | 歩行用 |
| GHJNB65-2010 | 600 | 650 | 20 | 6 | 28.3 | 歩行用 |
| GHJNB65-2013 | 600 | 650 | 20 | 9 | 22.2 | 歩行用 |
| GHJNB65-2015 | 600 | 650 | 20 | 11 | 19.3 | 歩行用 |
| GHJNB65-2030 | 600 | 650 | 20 | 26 | 10.7 | 歩行用 |
| GHJNB65-2510 | 600 | 650 | 25 | 6 | 35.4 | T-2 |
| GHJNB65-2513 | 600 | 650 | 25 | 9 | 27.7 | 歩行用 |
| GHJNB65-2515 | 600 | 650 | 25 | 11 | 24.1 | 歩行用 |
| GHJNB65-2530 | 600 | 650 | 25 | 26 | 13.3 | 歩行用 |
| GHJNB65-3210 | 600 | 650 | 32 | 6 | 45.3 | T-6 |
| GHJNB65-3213 | 600 | 650 | 32 | 9 | 35.5 | T-2 |
| GHJNB65-3215 | 600 | 650 | 32 | 11 | 30.9 | T-2 |
| GHJNB65-3230 | 600 | 650 | 32 | 26 | 17.1 | 歩行用 |
| GHJNB65-3810 | 600 | 650 | 38 | 6 | 53.8 | T-14 |
| GHJNB65-3813 | 600 | 650 | 38 | 9 | 42.1 | T-6 |
| GHJNB65-3815 | 600 | 650 | 38 | 11 | 36.7 | T-2 |
| GHJNB65-3830 | 600 | 650 | 38 | 26 | 20.3 | 歩行用 |
| GHJNB65-5010 | 600 | 650 | 50 | 6 | 70.8 | T-20 |
| GHJNB65-5013 | 600 | 650 | 50 | 9 | 55.4 | T-20 |
| GHJNB65-5015 | 600 | 650 | 50 | 11 | 48.2 | T-20 |
| GHJNB65-5030 | 600 | 650 | 50 | 26 | 26.7 | T-2 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SUS304 | |
| ② | 受枠 | SUS304 | |
| ③ | アンカー | SPCC |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
マンホールカバー
フロアハッチ、マシンハッチ
タラップ、丸環
グレーチング
ピットカバー
ルーフドレイン
上水道用ボックス
排水器具
阻集器（Gトラップ等）・吊会所桝
グリーンメイト（樹木保護蓋）
グリーンホルダー（樹木保護支柱）
車止め
ライナーエッジ大阪本社
TEL
06-6541-2924(代)
東京支店
TEL
03-3831-2646(代)
中部営業所
TEL
059-364-2631(代)
九州営業所
TEL
0942-87-2924(代)
