GHJLNB型
| 品番 | GHJLNB |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | ステンレス製 |
| 用途 | 集水桝用 |
| 蓋主材 | フラットバー |
| 荷重レベル | その他 |
| 規格 | |
| 備考 | ボルト固定、滑止（ローレット） |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| GHJLNB25-1510 | 38,400円 |
|
||||
| GHJLNB25-1513 | 33,800円 |
|
||||
| GHJLNB25-1515 | 31,700円 |
|
||||
| GHJLNB25-1530 | 25,500円 |
|
||||
| GHJLNB25-2010 | 47,000円 |
|
||||
| GHJLNB25-2013 | 40,000円 |
|
||||
| GHJLNB25-2015 | 37,500円 |
|
||||
| GHJLNB25-2030 | 28,800円 |
|
||||
| GHJLNB25-2510 | 53,500円 |
|
||||
| GHJLNB25-2513 | 45,300円 |
|
||||
| GHJLNB25-2515 | 42,600円 |
|
||||
| GHJLNB25-2530 | 31,100円 |
|
||||
| GHJLNB25-3210 | 63,300円 |
|
||||
| GHJLNB25-3213 | 53,500円 |
|
||||
| GHJLNB25-3215 | 47,600円 |
|
||||
| GHJLNB25-3230 | 34,800円 |
|
||||
| GHJLNB25-3810 | 69,400円 |
|
||||
| GHJLNB25-3813 | 58,800円 |
|
||||
| GHJLNB25-3815 | 55,400円 |
|
||||
| GHJLNB25-3830 | 38,600円 |
|
||||
| GHJLNB30-1510 | 66,700円 |
|
||||
| GHJLNB30-1513 | 58,200円 |
|
||||
| GHJLNB30-1515 | 55,100円 |
|
||||
| GHJLNB30-1530 | 43,400円 |
|
||||
| GHJLNB30-2010 | 72,800円 |
|
||||
| GHJLNB30-2013 | 69,700円 |
|
||||
| GHJLNB30-2015 | 64,200円 |
|
||||
| GHJLNB30-2030 | 48,700円 |
|
||||
| GHJLNB30-2510 | 82,800円 |
|
||||
| GHJLNB30-2513 | 72,600円 |
|
||||
| GHJLNB30-2515 | 67,200円 |
|
||||
| GHJLNB30-2530 | 50,900円 |
|
||||
| GHJLNB30-3210 | 109,200円 |
|
||||
| GHJLNB30-3213 | 85,100円 |
|
||||
| GHJLNB30-3215 | 77,300円 |
|
||||
| GHJLNB30-3230 | 55,500円 |
|
||||
| GHJLNB30-3810 | 121,200円 |
|
||||
| GHJLNB30-3813 | 93,200円 |
|
||||
| GHJLNB30-3815 | 87,000円 |
|
||||
| GHJLNB30-3830 | 62,100円 |
|
||||
| GHJLNB35-1510 | 70,800円 |
|
||||
| GHJLNB35-1513 | 68,400円 |
|
||||
| GHJLNB35-1515 | 63,800円 |
|
||||
| GHJLNB35-1530 | 49,000円 |
|
||||
| GHJLNB35-2010 | 89,800円 |
|
||||
| GHJLNB35-2013 | 81,200円 |
|
||||
| GHJLNB35-2015 | 75,000円 |
|
||||
| GHJLNB35-2030 | 56,300円 |
|
||||
| GHJLNB35-2510 | 107,600円 |
|
||||
| GHJLNB35-2513 | 90,100円 |
|
||||
| GHJLNB35-2515 | 83,100円 |
|
||||
| GHJLNB35-2530 | 62,800円 |
|
||||
| GHJLNB35-3210 | 117,400円 |
|
||||
| GHJLNB35-3213 | 110,400円 |
|
||||
| GHJLNB35-3215 | 97,200円 |
|
||||
| GHJLNB35-3230 | 69,200円 |
|
||||
| GHJLNB35-3810 | 136,600円 |
|
||||
| GHJLNB35-3813 | 118,700円 |
|
||||
| GHJLNB35-3815 | 107,800円 |
|
||||
| GHJLNB35-3830 | 75,100円 |
|
||||
| GHJLNB35-5010 | 159,100円 |
|
||||
| GHJLNB35-5013 | 148,200円 |
|
||||
| GHJLNB35-5015 | 131,100円 |
|
||||
| GHJLNB35-5030 | 89,100円 |
|
||||
| GHJLNB40-1510 | 93,200円 |
|
||||
| GHJLNB40-1513 | 79,200円 |
|
||||
| GHJLNB40-1515 | 73,700円 |
|
||||
| GHJLNB40-1530 | 55,100円 |
|
||||
| GHJLNB40-2010 | 109,500円 |
|
||||
| GHJLNB40-2013 | 98,600円 |
|
||||
| GHJLNB40-2015 | 90,100円 |
|
||||
| GHJLNB40-2030 | 63,600円 |
|
||||
| GHJLNB40-2510 | 126,600円 |
|
||||
| GHJLNB40-2513 | 114,200円 |
|
||||
| GHJLNB40-2515 | 104,100円 |
|
||||
| GHJLNB40-2530 | 70,600円 |
|
||||
| GHJLNB40-3210 | 142,800円 |
|
||||
| GHJLNB40-3213 | 135,000円 |
|
||||
| GHJLNB40-3215 | 119,500円 |
|
||||
| GHJLNB40-3230 | 82,100円 |
|
||||
| GHJLNB40-3810 | 197,600円 |
|
||||
| GHJLNB40-3813 | 143,100円 |
|
||||
| GHJLNB40-3815 | 131,400円 |
|
||||
| GHJLNB40-3830 | 87,900円 |
|
||||
| GHJLNB40-5010 | 232,200円 |
|
||||
| GHJLNB40-5013 | 175,500円 |
|
||||
| GHJLNB40-5015 | 161,500円 |
|
||||
| GHJLNB40-5030 | 104,700円 |
|
||||
| GHJLNB45-1510 | 110,100円 |
|
||||
| GHJLNB45-1513 | 94,300円 |
|
||||
| GHJLNB45-1515 | 86,800円 |
|
||||
| GHJLNB45-1530 | 62,700円 |
|
||||
| GHJLNB45-2010 | 129,100円 |
|
||||
| GHJLNB45-2013 | 108,100円 |
|
||||
| GHJLNB45-2015 | 98,000円 |
|
||||
| GHJLNB45-2030 | 70,800円 |
|
||||
| GHJLNB45-2510 | 150,400円 |
|
||||
| GHJLNB45-2513 | 124,000円 |
|
||||
| GHJLNB45-2515 | 113,900円 |
|
||||
| GHJLNB45-2530 | 79,600円 |
|
||||
| GHJLNB45-3210 | 168,200円 |
|
||||
| GHJLNB45-3213 | 155,700円 |
|
||||
| GHJLNB45-3215 | 136,300円 |
|
||||
| GHJLNB45-3230 | 88,800円 |
|
||||
| GHJLNB45-3810 | 222,400円 |
|
||||
| GHJLNB45-3813 | 171,100円 |
|
||||
| GHJLNB45-3815 | 155,600円 |
|
||||
| GHJLNB45-3830 | 98,000円 |
|
||||
| GHJLNB45-5010 | 283,300円 |
|
||||
| GHJLNB45-5013 | 205,500円 |
|
||||
| GHJLNB45-5015 | 184,500円 |
|
||||
| GHJLNB45-5030 | 115,300円 |
|
||||
| GHJLNB50-1510 | 129,300円 |
|
|
|
||
| GHJLNB50-1513 | 109,000円 |
|
||||
| GHJLNB50-1515 | 101,300円 |
|
||||
| GHJLNB50-1530 | 71,700円 |
|
|
|
||
| GHJLNB50-2010 | 149,300円 |
|
|
|
||
| GHJLNB50-2013 | 138,400円 |
|
|
|
||
| GHJLNB50-2015 | 125,200円 |
|
|
|
||
| GHJLNB50-2030 | 80,900円 |
|
|
|
||
| GHJLNB50-2510 | 175,300円 |
|
|
|
||
| GHJLNB50-2513 | 150,400円 |
|
|
|
||
| GHJLNB50-2515 | 137,200円 |
|
|
|
||
| GHJLNB50-2530 | 92,900円 |
|
|
|
||
| GHJLNB50-3210 | 198,200円 |
|
|
|
||
| GHJLNB50-3213 | 183,400円 |
|
|
|
||
| GHJLNB50-3215 | 160,800円 |
|
||||
| GHJLNB50-3230 | 107,200円 |
|
|
|
||
| GHJLNB50-3810 | 227,600円 |
|
|
|
||
| GHJLNB50-3813 | 198,000円 |
|
|
|
||
| GHJLNB50-3815 | 182,500円 |
|
|
|
||
| GHJLNB50-3830 | 114,000円 |
|
|
|
||
| GHJLNB50-5010 | 343,900円 |
|
|
|
||
| GHJLNB50-5013 | 242,000円 |
|
|
|
||
| GHJLNB50-5015 | 220,300円 |
|
|
|
||
| GHJLNB50-5030 | 137,800円 |
|
|
|
||
| GHJLNB55-1510 | 174,200円 |
|
||||
| GHJLNB55-1513 | 154,000円 |
|
||||
| GHJLNB55-1515 | 135,300円 |
|
||||
| GHJLNB55-1530 | 97,200円 |
|
||||
| GHJLNB55-2010 | 204,200円 |
|
||||
| GHJLNB55-2013 | 179,400円 |
|
||||
| GHJLNB55-2015 | 162,200円 |
|
||||
| GHJLNB55-2030 | 110,900円 |
|
||||
| GHJLNB55-2510 | 228,700円 |
|
||||
| GHJLNB55-2513 | 195,200円 |
|
||||
| GHJLNB55-2515 | 179,700円 |
|
||||
| GHJLNB55-2530 | 116,700円 |
|
||||
| GHJLNB55-3210 | 284,700円 |
|
||||
| GHJLNB55-3213 | 219,300円 |
|
||||
| GHJLNB55-3215 | 199,900円 |
|
||||
| GHJLNB55-3230 | 136,100円 |
|
||||
| GHJLNB55-3810 | 317,500円 |
|
||||
| GHJLNB55-3813 | 252,200円 |
|
||||
| GHJLNB55-3815 | 228,800円 |
|
||||
| GHJLNB55-3830 | 146,400円 |
|
||||
| GHJLNB55-5010 | 398,500円 |
|
||||
| GHJLNB55-5013 | 299,000円 |
|
||||
| GHJLNB55-5015 | 267,900円 |
|
||||
| GHJLNB55-5030 | 180,000円 |
|
||||
| GHJLNB65-1510 | 223,500円 |
|
||||
| GHJLNB65-1513 | 196,300円 |
|
||||
| GHJLNB65-1515 | 182,300円 |
|
||||
| GHJLNB65-1530 | 109,200円 |
|
||||
| GHJLNB65-2010 | 285,400円 |
|
||||
| GHJLNB65-2013 | 249,700円 |
|
||||
| GHJLNB65-2015 | 227,900円 |
|
||||
| GHJLNB65-2030 | 143,900円 |
|
||||
| GHJLNB65-2510 | 301,200円 |
|
||||
| GHJLNB65-2513 | 293,400円 |
|
||||
| GHJLNB65-2515 | 256,000円 |
|
||||
| GHJLNB65-2530 | 168,200円 |
|
||||
| GHJLNB65-3210 | 371,300円 |
|
||||
| GHJLNB65-3213 | 334,000円 |
|
||||
| GHJLNB65-3215 | 282,600円 |
|
||||
| GHJLNB65-3230 | 195,500円 |
|
||||
| GHJLNB65-3810 | 434,200円 |
|
||||
| GHJLNB65-3813 | 375,000円 |
|
||||
| GHJLNB65-3815 | 327,600円 |
|
||||
| GHJLNB65-3830 | 203,900円 |
|
||||
| GHJLNB65-5010 | 542,300円 |
|
||||
| GHJLNB65-5013 | 448,900円 |
|
||||
| GHJLNB65-5015 | 399,200円 |
|
||||
| GHJLNB65-5030 | 243,600円 |
|
製品説明

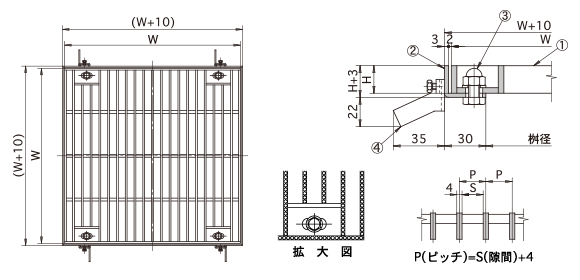

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用桝径 | W | H | S | 蓋kg | T荷重 |
|---|---|---|---|---|---|---|
| GHJLNB25-1510 | 200 | 250 | 15 | 6 | 3.3 | T-6 |
| GHJLNB25-1513 | 200 | 250 | 15 | 9 | 2.6 | T-2 |
| GHJLNB25-1515 | 200 | 250 | 15 | 11 | 2.3 | T-2 |
| GHJLNB25-1530 | 200 | 250 | 15 | 26 | 1.4 | 歩行用 |
| GHJLNB25-2010 | 200 | 250 | 20 | 6 | 4.3 | T-20 |
| GHJLNB25-2013 | 200 | 250 | 20 | 9 | 3.4 | T-14 |
| GHJLNB25-2015 | 200 | 250 | 20 | 11 | 3.1 | T-14 |
| GHJLNB25-2030 | 200 | 250 | 20 | 26 | 1.9 | T-2 |
| GHJLNB25-2510 | 200 | 250 | 25 | 6 | 5.4 | T-20 |
| GHJLNB25-2513 | 200 | 250 | 25 | 9 | 4.3 | T-20 |
| GHJLNB25-2515 | 200 | 250 | 25 | 11 | 3.9 | T-20 |
| GHJLNB25-2530 | 200 | 250 | 25 | 26 | 2.3 | T-6 |
| GHJLNB25-3210 | 200 | 250 | 32 | 6 | 7 | T-20 |
| GHJLNB25-3213 | 200 | 250 | 32 | 9 | 5.5 | T-20 |
| GHJLNB25-3215 | 200 | 250 | 32 | 11 | 5 | T-20 |
| GHJLNB25-3230 | 200 | 250 | 32 | 26 | 3 | T-20 |
| GHJLNB25-3810 | 200 | 250 | 38 | 6 | 8.3 | T-20 |
| GHJLNB25-3813 | 200 | 250 | 38 | 9 | 6.5 | T-20 |
| GHJLNB25-3815 | 200 | 250 | 38 | 11 | 5.9 | T-20 |
| GHJLNB25-3830 | 200 | 250 | 38 | 26 | 3.6 | T-20 |
| GHJLNB30-1510 | 250 | 300 | 15 | 6 | 4.6 | T-2 |
| GHJLNB30-1513 | 250 | 300 | 15 | 9 | 3.7 | T-2 |
| GHJLNB30-1515 | 250 | 300 | 15 | 11 | 3.2 | 歩行用 |
| GHJLNB30-1530 | 250 | 300 | 15 | 26 | 2.5 | 歩行用 |
| GHJLNB30-2010 | 250 | 300 | 20 | 6 | 6.2 | T-14 |
| GHJLNB30-2013 | 250 | 300 | 20 | 9 | 4.9 | T-6 |
| GHJLNB30-2015 | 250 | 300 | 20 | 11 | 4.3 | T-2 |
| GHJLNB30-2030 | 250 | 300 | 20 | 26 | 2.4 | 歩行用 |
| GHJLNB30-2510 | 250 | 300 | 25 | 6 | 7.7 | T-20 |
| GHJLNB30-2513 | 250 | 300 | 25 | 9 | 6.1 | T-14 |
| GHJLNB30-2515 | 250 | 300 | 25 | 11 | 5.4 | T-14 |
| GHJLNB30-2530 | 250 | 300 | 25 | 26 | 3 | T-2 |
| GHJLNB30-3210 | 250 | 300 | 32 | 6 | 9.9 | T-20 |
| GHJLNB30-3213 | 250 | 300 | 32 | 9 | 7.8 | T-20 |
| GHJLNB30-3215 | 250 | 300 | 32 | 11 | 6.9 | T-20 |
| GHJLNB30-3230 | 250 | 300 | 32 | 26 | 3.9 | T-14 |
| GHJLNB30-3810 | 250 | 300 | 38 | 6 | 11.7 | T-20 |
| GHJLNB30-3813 | 250 | 300 | 38 | 9 | 9.3 | T-20 |
| GHJLNB30-3815 | 250 | 300 | 38 | 11 | 8.2 | T-20 |
| GHJLNB30-3830 | 250 | 300 | 38 | 26 | 4.6 | T-14 |
| GHJLNB35-1510 | 300 | 350 | 15 | 6 | 6.2 | T-2 |
| GHJLNB35-1513 | 300 | 350 | 15 | 9 | 4.9 | 歩行用 |
| GHJLNB35-1515 | 300 | 350 | 15 | 11 | 4.3 | 歩行用 |
| GHJLNB35-1530 | 300 | 350 | 15 | 26 | 2.5 | 歩行用 |
| GHJLNB35-2010 | 300 | 350 | 20 | 6 | 8.3 | T-2 |
| GHJLNB35-2013 | 300 | 350 | 20 | 9 | 6.6 | T-2 |
| GHJLNB35-2015 | 300 | 350 | 20 | 11 | 5.7 | T-2 |
| GHJLNB35-2030 | 300 | 350 | 20 | 26 | 3.3 | 歩行用 |
| GHJLNB35-2510 | 300 | 350 | 25 | 6 | 10.4 | T-14 |
| GHJLNB35-2513 | 300 | 350 | 25 | 9 | 8.2 | T-14 |
| GHJLNB35-2515 | 300 | 350 | 25 | 11 | 7.1 | T-6 |
| GHJLNB35-2530 | 300 | 350 | 25 | 26 | 4.1 | T-2 |
| GHJLNB35-3210 | 300 | 350 | 32 | 6 | 13.3 | T-20 |
| GHJLNB35-3213 | 300 | 350 | 32 | 9 | 10.5 | T-20 |
| GHJLNB35-3215 | 300 | 350 | 32 | 11 | 9.1 | T-20 |
| GHJLNB35-3230 | 300 | 350 | 32 | 26 | 5.3 | T-2 |
| GHJLNB35-3810 | 300 | 350 | 38 | 6 | 15.8 | T-20 |
| GHJLNB35-3813 | 300 | 350 | 38 | 9 | 12.5 | T-20 |
| GHJLNB35-3815 | 300 | 350 | 38 | 11 | 10.8 | T-20 |
| GHJLNB35-3830 | 300 | 350 | 38 | 26 | 6.3 | T-14 |
| GHJLNB35-5010 | 300 | 350 | 50 | 6 | 20.8 | T-20 |
| GHJLNB35-5013 | 300 | 350 | 50 | 9 | 16.4 | T-20 |
| GHJLNB35-5015 | 300 | 350 | 50 | 11 | 14.3 | T-20 |
| GHJLNB35-5030 | 300 | 350 | 50 | 26 | 8.2 | T-20 |
| GHJLNB40-1510 | 350 | 400 | 15 | 6 | 8.1 | 歩行用 |
| GHJLNB40-1513 | 350 | 400 | 15 | 9 | 6.4 | 歩行用 |
| GHJLNB40-1515 | 350 | 400 | 15 | 11 | 5.7 | 歩行用 |
| GHJLNB40-1530 | 350 | 400 | 15 | 26 | 3.2 | 歩行用 |
| GHJLNB40-2010 | 350 | 400 | 20 | 6 | 10.8 | T-2 |
| GHJLNB40-2013 | 350 | 400 | 20 | 9 | 8.5 | T-2 |
| GHJLNB40-2015 | 350 | 400 | 20 | 11 | 7.5 | T-2 |
| GHJLNB40-2030 | 350 | 400 | 20 | 26 | 4.3 | 歩行用 |
| GHJLNB40-2510 | 350 | 400 | 25 | 6 | 13.5 | T-14 |
| GHJLNB40-2513 | 350 | 400 | 25 | 9 | 10.7 | T-2 |
| GHJLNB40-2515 | 350 | 400 | 25 | 11 | 9.4 | T-2 |
| GHJLNB40-2530 | 350 | 400 | 25 | 26 | 5.3 | 歩行用 |
| GHJLNB40-3210 | 350 | 400 | 32 | 6 | 17.3 | T-20 |
| GHJLNB40-3213 | 350 | 400 | 32 | 9 | 13.7 | T-14 |
| GHJLNB40-3215 | 350 | 400 | 32 | 11 | 12.1 | T-14 |
| GHJLNB40-3230 | 350 | 400 | 32 | 26 | 6.8 | T-2 |
| GHJLNB40-3810 | 350 | 400 | 38 | 6 | 20.5 | T-20 |
| GHJLNB40-3813 | 350 | 400 | 38 | 9 | 16.2 | T-20 |
| GHJLNB40-3815 | 350 | 400 | 38 | 11 | 14.3 | T-20 |
| GHJLNB40-3830 | 350 | 400 | 38 | 26 | 8.1 | T-2 |
| GHJLNB40-5010 | 350 | 400 | 50 | 6 | 27 | T-20 |
| GHJLNB40-5013 | 350 | 400 | 50 | 9 | 21.4 | T-20 |
| GHJLNB40-5015 | 350 | 400 | 50 | 11 | 18.8 | T-20 |
| GHJLNB40-5030 | 350 | 400 | 50 | 26 | 10.7 | T-20 |
| GHJLNB45-1510 | 400 | 450 | 15 | 6 | 10.2 | 歩行用 |
| GHJLNB45-1513 | 400 | 450 | 15 | 9 | 8.1 | 歩行用 |
| GHJLNB45-1515 | 400 | 450 | 15 | 11 | 7 | 歩行用 |
| GHJLNB45-1530 | 400 | 450 | 15 | 26 | 3.8 | 歩行用 |
| GHJLNB45-2010 | 400 | 450 | 20 | 6 | 13.6 | T-2 |
| GHJLNB45-2013 | 400 | 450 | 20 | 9 | 10.8 | T-2 |
| GHJLNB45-2015 | 400 | 450 | 20 | 11 | 9.3 | 歩行用 |
| GHJLNB45-2030 | 400 | 450 | 20 | 26 | 5.1 | 歩行用 |
| GHJLNB45-2510 | 400 | 450 | 25 | 6 | 17 | T-6 |
| GHJLNB45-2513 | 400 | 450 | 25 | 9 | 13.4 | T-2 |
| GHJLNB45-2515 | 400 | 450 | 25 | 11 | 11.7 | T-2 |
| GHJLNB45-2530 | 400 | 450 | 25 | 26 | 6.4 | 歩行用 |
| GHJLNB45-3210 | 400 | 450 | 32 | 6 | 21.7 | T-20 |
| GHJLNB45-3213 | 400 | 450 | 32 | 9 | 17.2 | T-14 |
| GHJLNB45-3215 | 400 | 450 | 32 | 11 | 15 | T-14 |
| GHJLNB45-3230 | 400 | 450 | 32 | 26 | 8.2 | T-2 |
| GHJLNB45-3810 | 400 | 450 | 38 | 6 | 25.8 | T-20 |
| GHJLNB45-3813 | 400 | 450 | 38 | 9 | 20.4 | T-20 |
| GHJLNB45-3815 | 400 | 450 | 38 | 11 | 17.8 | T-14 |
| GHJLNB45-3830 | 400 | 450 | 38 | 26 | 9.7 | T-2 |
| GHJLNB45-5010 | 400 | 450 | 50 | 6 | 34 | T-20 |
| GHJLNB45-5013 | 400 | 450 | 50 | 9 | 26.9 | T-20 |
| GHJLNB45-5015 | 400 | 450 | 50 | 11 | 23.4 | T-20 |
| GHJLNB45-5030 | 400 | 450 | 50 | 26 | 12.8 | T-14 |
| GHJLNB50-1510 | 450 | 500 | 15 | 6 | 12.5 | 歩行用 |
| GHJLNB50-1513 | 450 | 500 | 15 | 9 | 9.7 | 歩行用 |
| GHJLNB50-1515 | 450 | 500 | 15 | 11 | 8.5 | 歩行用 |
| GHJLNB50-1530 | 450 | 500 | 15 | 26 | 4.7 | 歩行用 |
| GHJLNB50-2010 | 450 | 500 | 20 | 6 | 16.7 | T-2 |
| GHJLNB50-2013 | 450 | 500 | 20 | 9 | 12.9 | 歩行用 |
| GHJLNB50-2015 | 450 | 500 | 20 | 11 | 11.3 | 歩行用 |
| GHJLNB50-2030 | 450 | 500 | 20 | 26 | 6.3 | 歩行用 |
| GHJLNB50-2510 | 450 | 500 | 25 | 6 | 20.9 | T-2 |
| GHJLNB50-2513 | 450 | 500 | 25 | 9 | 16.2 | T-2 |
| GHJLNB50-2515 | 450 | 500 | 25 | 11 | 14.2 | T-2 |
| GHJLNB50-2530 | 450 | 500 | 25 | 26 | 7.9 | 歩行用 |
| GHJLNB50-3210 | 450 | 500 | 32 | 6 | 26.7 | T-14 |
| GHJLNB50-3213 | 450 | 500 | 32 | 9 | 20.7 | T-6 |
| GHJLNB50-3215 | 450 | 500 | 32 | 11 | 18.2 | T-2 |
| GHJLNB50-3230 | 450 | 500 | 32 | 26 | 10.1 | 歩行用 |
| GHJLNB50-3810 | 450 | 500 | 38 | 6 | 31.7 | T-20 |
| GHJLNB50-3813 | 450 | 500 | 38 | 9 | 24.5 | T-14 |
| GHJLNB50-3815 | 450 | 500 | 38 | 11 | 21.6 | T-14 |
| GHJLNB50-3830 | 450 | 500 | 38 | 26 | 12 | T-2 |
| GHJLNB50-5010 | 450 | 500 | 50 | 6 | 41.7 | T-20 |
| GHJLNB50-5013 | 450 | 500 | 50 | 9 | 32.3 | T-20 |
| GHJLNB50-5015 | 450 | 500 | 50 | 11 | 28.4 | T-20 |
| GHJLNB50-5030 | 450 | 500 | 50 | 26 | 15.8 | T-14 |
| GHJLNB55-1510 | 500 | 550 | 15 | 6 | 15.1 | 歩行用 |
| GHJLNB55-1513 | 500 | 550 | 15 | 9 | 11.7 | 歩行用 |
| GHJLNB55-1515 | 500 | 550 | 15 | 11 | 10.4 | 歩行用 |
| GHJLNB55-1530 | 500 | 550 | 15 | 26 | 5.5 | 歩行用 |
| GHJLNB55-2010 | 500 | 550 | 20 | 6 | 20.1 | 歩行用 |
| GHJLNB55-2013 | 500 | 550 | 20 | 9 | 15.6 | 歩行用 |
| GHJLNB55-2015 | 500 | 550 | 20 | 11 | 13.9 | 歩行用 |
| GHJLNB55-2030 | 500 | 550 | 20 | 26 | 7.3 | 歩行用 |
| GHJLNB55-2510 | 500 | 550 | 25 | 6 | 25.2 | T-2 |
| GHJLNB55-2513 | 500 | 550 | 25 | 9 | 19.5 | T-2 |
| GHJLNB55-2515 | 500 | 550 | 25 | 11 | 17.4 | T-2 |
| GHJLNB55-2530 | 500 | 550 | 25 | 26 | 9.1 | 歩行用 |
| GHJLNB55-3210 | 500 | 550 | 32 | 6 | 32.2 | T-14 |
| GHJLNB55-3213 | 500 | 550 | 32 | 9 | 25 | T-2 |
| GHJLNB55-3215 | 500 | 550 | 32 | 11 | 22.2 | T-2 |
| GHJLNB55-3230 | 500 | 550 | 32 | 26 | 11.7 | 歩行用 |
| GHJLNB55-3810 | 500 | 550 | 38 | 6 | 38.2 | T-20 |
| GHJLNB55-3813 | 500 | 550 | 38 | 9 | 29.7 | T-14 |
| GHJLNB55-3815 | 500 | 550 | 38 | 11 | 26.4 | T-14 |
| GHJLNB55-3830 | 500 | 550 | 38 | 26 | 13.9 | T-2 |
| GHJLNB55-5010 | 500 | 550 | 50 | 6 | 50.3 | T-20 |
| GHJLNB55-5013 | 500 | 550 | 50 | 9 | 39 | T-20 |
| GHJLNB55-5015 | 500 | 550 | 50 | 11 | 34.7 | T-20 |
| GHJLNB55-5030 | 500 | 550 | 50 | 26 | 18.2 | T-6 |
| GHJLNB65-1510 | 600 | 650 | 15 | 6 | 21.3 | 歩行用 |
| GHJLNB65-1513 | 600 | 650 | 15 | 9 | 16.6 | 歩行用 |
| GHJLNB65-1515 | 600 | 650 | 15 | 11 | 14.5 | 歩行用 |
| GHJLNB65-1530 | 600 | 650 | 15 | 26 | 8 | 歩行用 |
| GHJLNB65-2010 | 600 | 650 | 20 | 6 | 28.3 | 歩行用 |
| GHJLNB65-2013 | 600 | 650 | 20 | 9 | 22.2 | 歩行用 |
| GHJLNB65-2015 | 600 | 650 | 20 | 11 | 19.3 | 歩行用 |
| GHJLNB65-2030 | 600 | 650 | 20 | 26 | 10.7 | 歩行用 |
| GHJLNB65-2510 | 600 | 650 | 25 | 6 | 35.4 | T-2 |
| GHJLNB65-2513 | 600 | 650 | 25 | 9 | 27.7 | 歩行用 |
| GHJLNB65-2515 | 600 | 650 | 25 | 11 | 24.1 | 歩行用 |
| GHJLNB65-2530 | 600 | 650 | 25 | 26 | 13.3 | 歩行用 |
| GHJLNB65-3210 | 600 | 650 | 32 | 6 | 45.3 | T-６ |
| GHJLNB65-3213 | 600 | 650 | 32 | 9 | 35.5 | T-2 |
| GHJLNB65-3215 | 600 | 650 | 32 | 11 | 30.9 | T-2 |
| GHJLNB65-3230 | 600 | 650 | 32 | 26 | 17.1 | 歩行用 |
| GHJLNB65-3810 | 600 | 650 | 38 | 6 | 53.8 | T-14 |
| GHJLNB65-3813 | 600 | 650 | 38 | 9 | 42.1 | T-6 |
| GHJLNB65-3815 | 600 | 650 | 38 | 11 | 36.7 | T-2 |
| GHJLNB65-3830 | 600 | 650 | 38 | 26 | 20.3 | 歩行用 |
| GHJLNB65-5010 | 600 | 650 | 50 | 6 | 70.8 | T-20 |
| GHJLNB65-5013 | 600 | 650 | 50 | 9 | 55.4 | T-20 |
| GHJLNB65-5015 | 600 | 650 | 50 | 11 | 48.2 | T-20 |
| GHJLNB65-5030 | 600 | 650 | 50 | 26 | 26.7 | T-2 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） | |
 |
No.10-13型 | 六角ボックス(13mm･M8) | 2,700円 | （別売） |
マンホールカバー
フロアハッチ、マシンハッチ
タラップ、丸環
グレーチング
ピットカバー
ルーフドレイン
上水道用ボックス
排水器具
阻集器（Gトラップ等）・吊会所桝
グリーンメイト（樹木保護蓋）
グリーンホルダー（樹木保護支柱）
車止め
ライナーエッジ大阪本社
TEL
06-6541-2924(代)
東京支店
TEL
03-3831-2646(代)
中部営業所
TEL
059-364-2631(代)
九州営業所
TEL
0942-87-2924(代)
