GHMB型
| 品番 | GHMB |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | ステンレス製 |
| 用途 | その他 |
| 蓋主材 | Ｔバー |
| 荷重レベル | 歩行用 |
| 規格 | |
| 備考 | 玄関マット用 |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| GHMB604-1515 | 77,300円 |
|
||||
| GHMB604-1517 | 74,500円 |
|
||||
| GHMB604-1520 | 69,800円 |
|
||||
| GHMB604-2015 | 89,400円 |
|
||||
| GHMB604-2017 | 86,000円 |
|
||||
| GHMB604-2020 | 80,900円 |
|
||||
| GHMB906-1515 | 131,900円 |
|
||||
| GHMB906-1517 | 126,800円 |
|
||||
| GHMB906-1520 | 117,900円 |
|
||||
| GHMB906-2015 | 154,600円 |
|
||||
| GHMB906-2017 | 148,200円 |
|
||||
| GHMB906-2020 | 137,800円 |
|
||||
| GHMB126-1515 | 168,000円 |
|
||||
| GHMB126-1517 | 160,700円 |
|
||||
| GHMB126-1520 | 149,200円 |
|
||||
| GHMB126-2015 | 196,900円 |
|
||||
| GHMB126-2017 | 188,400円 |
|
||||
| GHMB126-2020 | 174,200円 |
|
||||
| GHMB129-1515 | 230,800円 |
|
||||
| GHMB129-1517 | 216,700円 |
|
||||
| GHMB129-1520 | 202,700円 |
|
||||
| GHMB129-2015 | 271,000円 |
|
||||
| GHMB129-2017 | 253,900円 |
|
||||
| GHMB129-2020 | 236,800円 |
|
製品説明

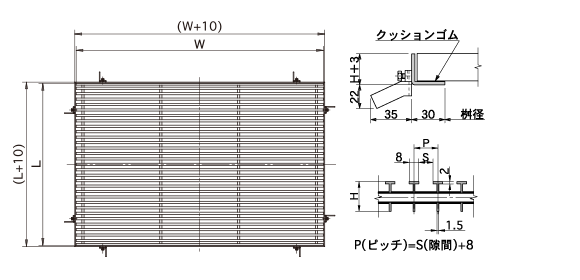

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用桝径 | W | L | H | P | S | 蓋kg |
|---|---|---|---|---|---|---|---|
| GHMB604-1515 | 600×400 | 595 | 395 | 15 | 15 | 7 | 5.7 |
| GHMB604-1517 | 600×400 | 595 | 395 | 15 | 17 | 9 | 5.2 |
| GHMB604-1520 | 600×400 | 595 | 395 | 15 | 20 | 12 | 4.6 |
| GHMB604-2015 | 600×400 | 595 | 395 | 20 | 15 | 7 | 7 |
| GHMB604-2017 | 600×400 | 595 | 395 | 20 | 17 | 9 | 6.3 |
| GHMB604-2020 | 600×400 | 595 | 395 | 20 | 20 | 12 | 5.7 |
| GHMB906-1515 | 900×600 | 895 | 595 | 15 | 15 | 7 | 12.4 |
| GHMB906-1517 | 900×600 | 895 | 595 | 15 | 17 | 9 | 11.1 |
| GHMB906-1520 | 900×600 | 895 | 595 | 15 | 20 | 12 | 9.8 |
| GHMB906-2015 | 900×600 | 895 | 595 | 20 | 15 | 7 | 15.1 |
| GHMB906-2017 | 900×600 | 895 | 595 | 20 | 17 | 9 | 13.5 |
| GHMB906-2020 | 900×600 | 895 | 595 | 20 | 20 | 12 | 11.9 |
| GHMB126-1515 | 1200×600 | 1195 | 595 | 15 | 15 | 7 | 16.4 |
| GHMB126-1517 | 1200×600 | 1195 | 595 | 15 | 17 | 9 | 14.6 |
| GHMB126-1520 | 1200×600 | 1195 | 595 | 15 | 20 | 12 | 12.9 |
| GHMB126-2015 | 1200×600 | 1195 | 595 | 20 | 15 | 7 | 20 |
| GHMB126-2017 | 1200×600 | 1195 | 595 | 20 | 17 | 9 | 17.9 |
| GHMB126-2020 | 1200×600 | 1195 | 595 | 20 | 20 | 12 | 15.8 |
| GHMB129-1515 | 1200×900 | 1195 | 895 | 15 | 15 | 7 | 23.7 |
| GHMB129-1517 | 1200×900 | 1195 | 895 | 15 | 17 | 9 | 20.9 |
| GHMB129-1520 | 1200×900 | 1195 | 895 | 15 | 20 | 12 | 18.5 |
| GHMB129-2015 | 1200×900 | 1195 | 895 | 20 | 15 | 7 | 28.9 |
| GHMB129-2017 | 1200×900 | 1195 | 895 | 20 | 17 | 9 | 25.5 |
| GHMB129-2020 | 1200×900 | 1195 | 895 | 20 | 20 | 12 | 22.6 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SUS304 | |
| ② | 受枠 | SUS304 | |
| ③ | クッションゴム | CR | |
| ④ | アンカー | SPCC |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
