GHMNB型
| 品番 | GHMNB |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | ステンレス製 |
| 用途 | その他 |
| 蓋主材 | Ｔバー |
| 荷重レベル | 歩行用 |
| 規格 | |
| 備考 | 玄関マット用、滑止 |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| GHMNB604-1515 | 82,800円 |
|
||||
| GHMNB604-1517 | 79,800円 |
|
||||
| GHMNB604-1520 | 74,700円 |
|
||||
| GHMNB604-2015 | 96,100円 |
|
||||
| GHMNB604-2017 | 92,400円 |
|
||||
| GHMNB604-2020 | 86,500円 |
|
||||
| GHMNB906-1515 | 142,300円 |
|
||||
| GHMNB906-1517 | 136,700円 |
|
||||
| GHMNB906-1520 | 127,100円 |
|
||||
| GHMNB906-2015 | 167,400円 |
|
||||
| GHMNB906-2017 | 160,400円 |
|
||||
| GHMNB906-2020 | 148,900円 |
|
||||
| GHMNB126-1515 | 181,800円 |
|
||||
| GHMNB126-1517 | 173,800円 |
|
||||
| GHMNB126-1520 | 161,000円 |
|
||||
| GHMNB126-2015 | 213,600円 |
|
||||
| GHMNB126-2017 | 204,100円 |
|
||||
| GHMNB126-2020 | 188,500円 |
|
||||
| GHMNB129-1515 | 250,400円 |
|
||||
| GHMNB129-1517 | 235,000円 |
|
||||
| GHMNB129-1520 | 219,500円 |
|
||||
| GHMNB129-2015 | 294,600円 |
|
||||
| GHMNB129-2017 | 275,800円 |
|
||||
| GHMNB129-2020 | 257,000円 |
|
製品説明

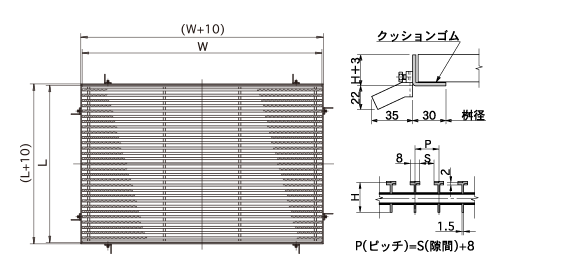

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用桝径 | W | L | H | P | S | 蓋kg |
|---|---|---|---|---|---|---|---|
| GHMNB604-1515 | 600×400 | 595 | 395 | 15 | 15 | 7 | 5.7 |
| GHMNB604-1517 | 600×400 | 595 | 395 | 15 | 17 | 9 | 5.2 |
| GHMNB604-1520 | 600×400 | 595 | 395 | 15 | 20 | 12 | 4.6 |
| GHMNB604-2015 | 600×400 | 595 | 395 | 20 | 15 | 7 | 7 |
| GHMNB604-2017 | 600×400 | 595 | 395 | 20 | 17 | 9 | 6.3 |
| GHMNB604-2020 | 600×400 | 595 | 395 | 20 | 20 | 12 | 5.7 |
| GHMNB906-1515 | 900×600 | 895 | 595 | 15 | 15 | 7 | 12.4 |
| GHMNB906-1517 | 900×600 | 895 | 595 | 15 | 17 | 9 | 11.1 |
| GHMNB906-1520 | 900×600 | 895 | 595 | 15 | 20 | 12 | 9.8 |
| GHMNB906-2015 | 900×600 | 895 | 595 | 20 | 15 | 7 | 15.1 |
| GHMNB906-2017 | 900×600 | 895 | 595 | 20 | 17 | 9 | 13.5 |
| GHMNB906-2020 | 900×600 | 895 | 595 | 20 | 20 | 12 | 11.9 |
| GHMNB126-1515 | 1200×600 | 1195 | 595 | 15 | 15 | 7 | 16.4 |
| GHMNB126-1517 | 1200×600 | 1195 | 595 | 15 | 17 | 9 | 14.6 |
| GHMNB126-1520 | 1200×600 | 1195 | 595 | 15 | 20 | 12 | 12.9 |
| GHMNB126-2015 | 1200×600 | 1195 | 595 | 20 | 15 | 7 | 20 |
| GHMNB126-2017 | 1200×600 | 1195 | 595 | 20 | 17 | 9 | 17.9 |
| GHMNB126-2020 | 1200×600 | 1195 | 595 | 20 | 20 | 12 | 15.8 |
| GHMNB129-1515 | 1200×900 | 1195 | 895 | 15 | 15 | 7 | 23.7 |
| GHMNB129-1517 | 1200×900 | 1195 | 895 | 15 | 17 | 9 | 20.9 |
| GHMNB129-1520 | 1200×900 | 1195 | 895 | 15 | 20 | 12 | 18.5 |
| GHMNB129-2015 | 1200×900 | 1195 | 895 | 20 | 15 | 7 | 28.9 |
| GHMNB129-2017 | 1200×900 | 1195 | 895 | 20 | 17 | 9 | 25.5 |
| GHMNB129-2020 | 1200×900 | 1195 | 895 | 20 | 20 | 12 | 22.6 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SUS304 | |
| ② | 受枠 | SUS304 | |
| ③ | クッションゴム | CR | |
| ④ | アンカー | SPCC |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
