F20L-ZUB型

製品カタログ

品番	F20L-ZUB
種類	化粧用側溝
蓋材質	鋳鉄
用途	Ｕ字側溝用
蓋主材	鋳鉄
荷重レベル	レベルD　T-2　（2ｔ敷地内）
規格
備考	U字側溝、中央型、鋳鉄製蓋、T-2
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
F20L-15ZUB	37,600円	10,400円	27,200円
F20L-18ZUB	40,000円	10,400円	29,600円
F20L-24ZUB	45,100円	10,400円	34,700円
F20L-30ZUB	49,600円	10,400円	39,200円

製品説明

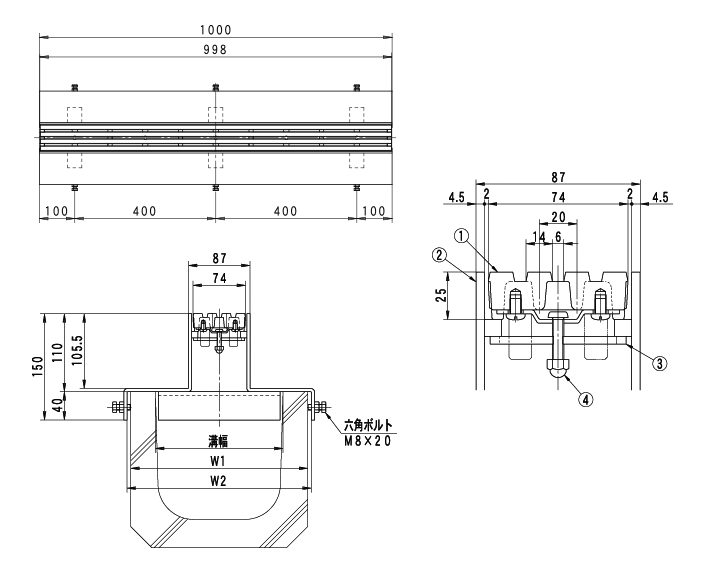

外形寸法図・部品名称表

型式寸法表〔単位 mm〕

型式	溝幅	W1	W2	蓋kg	計kg
F20L-15ZUB	150	210	220	4.6	24.3
F20L-18ZUB	180	250	260	4.6	26.0
F20L-24ZUB	240	330	340	4.6	29.4
F20L-30ZUB	300	400	410	4.6	32.4

部品名称表

番号	部品名称	材質	表面処理・備考
①	グレーチング	FCD500	防錆塗装
②	受枠	SS400	溶融亜鉛めっき
③	固定金具	SUS304
④	締付ボルト	SUS304

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
	No.5-4型	六角ドライバー	1,200円		（別売）
