F20L-ZUB-T型
| 品番 | F20L-ZUB-T |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | 鋳鉄 |
| 用途 | Ｕ字側溝用 |
| 蓋主材 | 鋳鉄 |
| 荷重レベル | レベルD T-2 （2ｔ敷地内） |
| 規格 | |
| 備考 | U字側溝、境界型、鋳鉄製蓋、T-2 |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| F20L-15ZUB-T | 39,100円 | 10,400円 | 28,700円 |
|
|
|
|
|
| F20L-18ZUB-T | 42,000円 | 10,400円 | 31,600円 |
|
|
|
|
|
| F20L-24ZUB-T | 47,300円 | 10,400円 | 36,900円 |
|
|
|
|
|
| F20L-30ZUB-T | 52,000円 | 10,400円 | 41,600円 |
|
|
|
|
製品説明

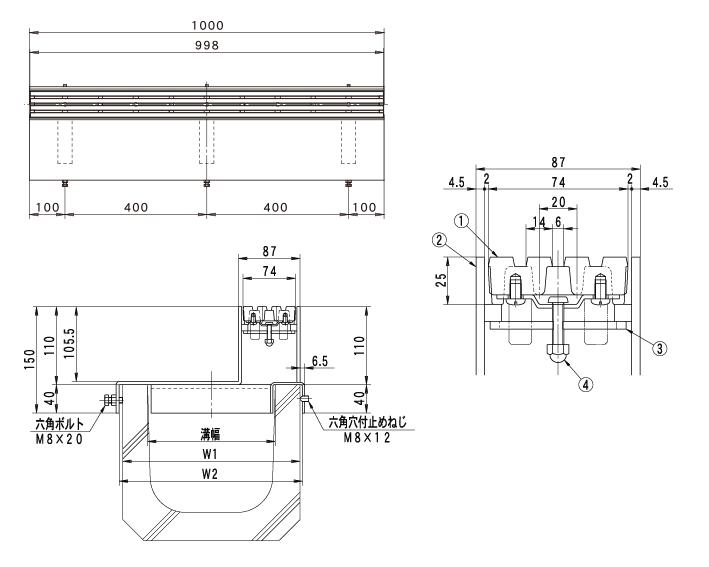

外形寸法図・部品名称表
型式寸法表
| 型式 | 溝幅 | W1 | W2 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|
| F20L-15ZUB-T | 150 | 210 | 218 | 4.6 | 25.7 |
| F20L-18ZUB-T | 180 | 250 | 258 | 4.6 | 27.6 |
| F20L-24ZUB-T | 240 | 330 | 338 | 4.6 | 31.2 |
| F20L-30ZUB-T | 300 | 400 | 408 | 4.6 | 34.4 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | グレーチング | FCD500 | 防錆塗装 |
| ② | 受枠 | SS400 | 溶融亜鉛めっき |
| ③ | 固定金具 | SUS304 | |
| ④ | 締付ボルト | SUS304 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） | |
 |
No.5-4型 | 六角ドライバー | 1,200円 | （別売） |
