F20L-ZUC-T型
| 品番 | F20L-ZUC-T |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | 鋳鉄 |
| 用途 | Ｕ字側溝用 |
| 蓋主材 | 鋳鉄 |
| 荷重レベル | レベルD T-14 （14ｔ敷地内） |
| 規格 | |
| 備考 | U字側溝、境界型、鋳鉄製蓋、T-14 |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| F20L-15ZUC-T | 41,100円 | 10,400円 | 30,700円 |
|
|
|
|
|
| F20L-18ZUC-T | 44,200円 | 10,400円 | 33,800円 |
|
|
|
|
|
| F20L-24ZUC-T | 50,200円 | 10,400円 | 39,800円 |
|
|
|
|
|
| F20L-30ZUC-T | 55,300円 | 10,400円 | 44,900円 |
|
|
|
|
製品説明

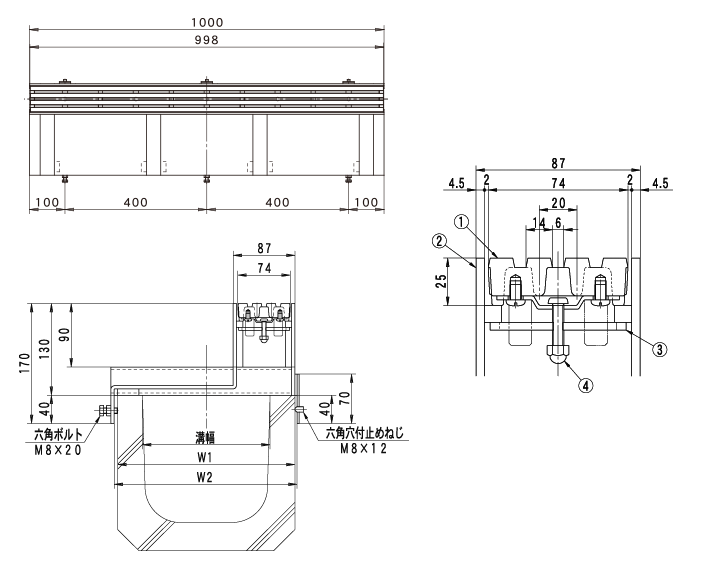

外形寸法図・部品名称表
型式寸法表
| 型式 | 溝幅 | W1 | W2 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|
| F20L-15ZUC-T | 150 | 210 | 218 | 4.6 | 27 |
| F20L-18ZUC-T | 180 | 250 | 258 | 4.6 | 29 |
| F20L-24ZUC-T | 240 | 330 | 338 | 4.6 | 33 |
| F20L-30ZUC-T | 300 | 400 | 408 | 4.6 | 36.5 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | グレーチング | FCD500 | 防錆塗装 |
| ② | 受枠 | SS400 | 溶融亜鉛めっき |
| ③ | 固定金具 | SUS304 | |
| ④ | 締付ボルト | SUS304 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） | |
 |
No.5-4型 | 六角ドライバー | 1,200円 | （別売） |
