F20-ZPB-TC型
| 品番 | F20-ZPB-TC |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | 鋳鉄 |
| 用途 | 集水桝用 |
| 蓋主材 | 鋳鉄 |
| 荷重レベル | レベルD T-2 （2ｔ敷地内） |
| 規格 | |
| 備考 | 境界型、コーナー、鋳鉄製蓋、T-2 |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| F20-30ZPB-TC | 48,900円 | 36,200円 | 12,700円 |
|
|
|
|
|
| F20-45ZPB-TC | 66,200円 | 48,900円 | 17,300円 |
|
|
|
|
|
| F20-60ZPB-TC | 88,400円 | 66,000円 | 22,400円 |
|
|
|
|
製品説明

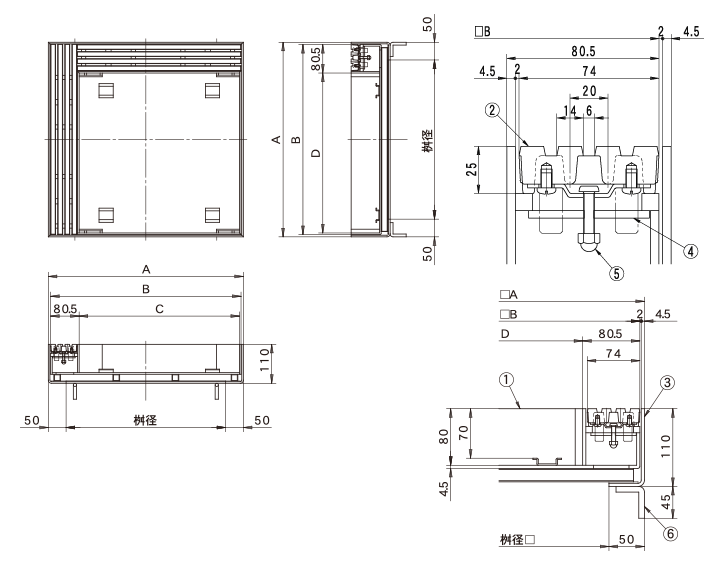

外形寸法図・部品名称表
型式寸法表
| 型式 | 桝径 | A | B | C | D | 蓋kg | 合計重量kg | 充填時蓋kg |
|---|---|---|---|---|---|---|---|---|
| F20-30ZPB-TC | 300 | 400 | 387 | 302 | 302 | 20.1 | 29 | 43.6 |
| F20-45ZPB-TC | 450 | 550 | 537 | 452 | 452 | 26.3 | 38.6 | 71.3 |
| F20-60ZPB-TC | 600 | 700 | 687 | 602 | 602 | 37.8 | 53.5 | 111.5 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
| ② | グレーチング | FCD500 | 防錆塗装 |
| ③ | 受枠 | SS400 | 溶融亜鉛めっき |
| ④ | 固定金具 | SUS304 | |
| ⑤ | 締付ボルト | SUS304 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
