Z09-ZUC型

製品カタログ

品番	Z09-ZUC
種類	化粧用側溝
蓋材質	スチール製
用途	Ｕ字側溝用
蓋主材	フラットバー
荷重レベル	レベルD　T-14　（14ｔ敷地内）
規格
備考	U字側溝、中央型、スチール製蓋、T-14
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
Z09-15ZUC	44,700円	11,600円	33,100円
Z09-18ZUC	47,600円	11,600円	36,000円
Z09-24ZUC	53,600円	11,600円	42,000円
Z09-30ZUC	58,700円	11,600円	47,100円

製品説明

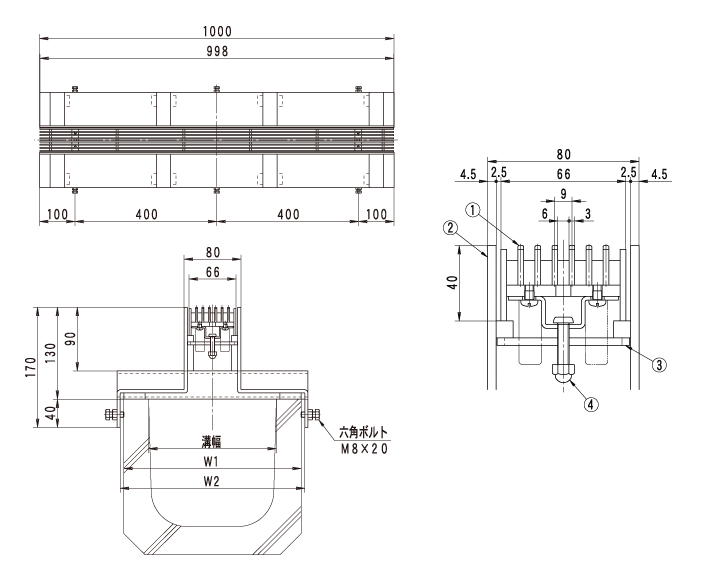

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W1	W2	蓋kg	合計重量kg
Z09-15ZUC	150	210	220	5.1	27.6
Z09-18ZUC	180	250	260	5.1	29.6
Z09-24ZUC	240	330	340	5.1	33.6
Z09-30ZUC	300	400	410	5.1	37.1

部品名称表

番号	部品名称	材質	表面処理・備考
①	グレーチング	SS400	溶融亜鉛めっき
②	受枠	SS400	溶融亜鉛めっき
③	固定金具	SUS304
④	締付ボルト	SUS304

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
	No.5-4型	六角ドライバー	1,200円		（別売）
