Z09-ZGB型

製品カタログ

品番	Z09-ZGB
種類	化粧用側溝
蓋材質	スチール製
用途	（現場打ち）側溝用
蓋主材	フラットバー
荷重レベル	レベルD　T-2　（2ｔ敷地内）
規格
備考	現場打ち側溝、中央型、スチール製蓋、T-2
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
Z09-15ZGB	38,900円	11,600円	27,300円
Z09-20ZGB	41,800円	11,600円	30,200円
Z09-25ZGB	44,900円	11,600円	33,300円
Z09-30ZGB	47,800円	11,600円	36,200円

製品説明

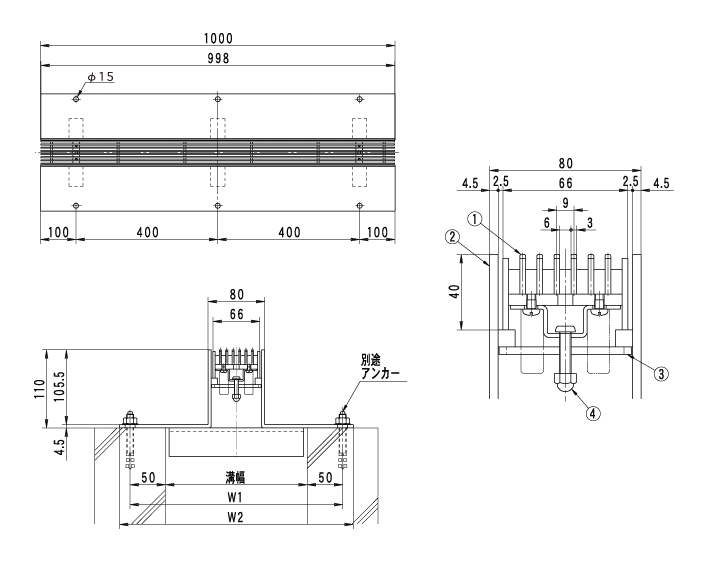

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W1	W2	蓋kg	合計重量kg
Z09-15ZGB	150	250	280	5.1	22.5
Z09-20ZGB	200	300	330	5.1	24.8
Z09-25ZGB	250	350	380	5.1	27
Z09-30ZGB	300	400	430	5.1	29.3

部品名称表

番号	部品名称	材質	表面処理・備考
①	グレーチング	SS400	溶融亜鉛めっき
②	受枠	SS400	溶融亜鉛めっき
③	固定金具	SUS304
④	締付ボルト	SUS304

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
	No.5-4型	六角ドライバー	1,200円		（別売）
