Z09-ZGC型
| 品番 | Z09-ZGC |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | スチール製 |
| 用途 | （現場打ち）側溝用 |
| 蓋主材 | フラットバー |
| 荷重レベル | レベルD T-14 （14ｔ敷地内） |
| 規格 | |
| 備考 | 現場打ち側溝、中央型、スチール製蓋、T-14 |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| Z09-15ZGC | 39,600円 | 11,600円 | 28,000円 |
|
|
|
|
|
| Z09-20ZGC | 42,400円 | 11,600円 | 30,800円 |
|
|
|
|
|
| Z09-25ZGC | 45,300円 | 11,600円 | 33,700円 |
|
|
|
|
|
| Z09-30ZGC | 48,200円 | 11,600円 | 36,600円 |
|
|
|
|
製品説明

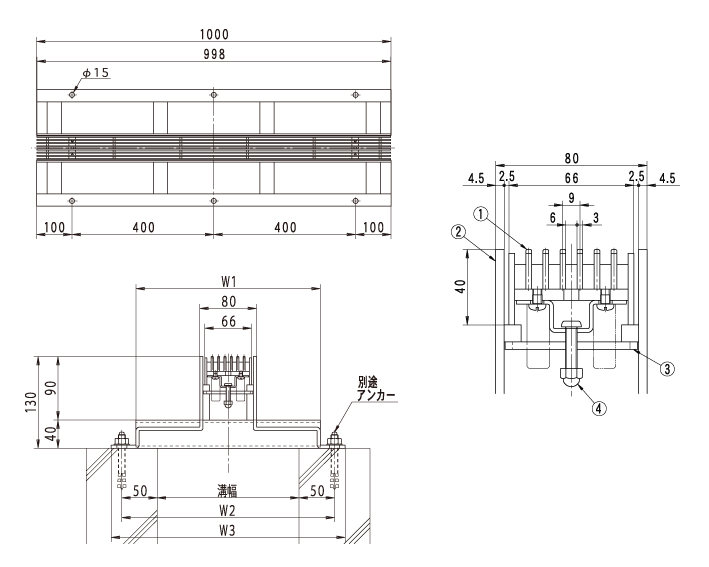

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 溝幅 | W1 | W2 | W3 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|
| Z09-15ZGC | 150 | 210 | 250 | 280 | 5.1 | 26 |
| Z09-20ZGC | 200 | 260 | 300 | 330 | 5.1 | 28.5 |
| Z09-25ZGC | 250 | 310 | 350 | 380 | 5.1 | 31.1 |
| Z09-30ZGC | 300 | 360 | 400 | 430 | 5.1 | 33.6 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | グレーチング | SS400 | 溶融亜鉛めっき |
| ② | 受枠 | SS400 | 溶融亜鉛めっき |
| ③ | 固定金具 | SUS304 | |
| ④ | 締付ボルト | SUS304 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） | |
 |
No.5-4型 | 六角ドライバー | 1,200円 | （別売） |
