Z09-ZGC-T型
| 品番 | Z09-ZGC-T |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | スチール製 |
| 用途 | （現場打ち）側溝用 |
| 蓋主材 | フラットバー |
| 荷重レベル | レベルD T-14 （14ｔ敷地内） |
| 規格 | |
| 備考 | 現場打ち側溝、境界型、スチール製蓋、T-14 |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| Z09-15ZGC-T | 52,700円 | 11,600円 | 41,100円 |
|
|
|
|
|
| Z09-20ZGC-T | 56,400円 | 11,600円 | 44,800円 |
|
|
|
|
|
| Z09-25ZGC-T | 60,000円 | 11,600円 | 48,400円 |
|
|
|
|
|
| Z09-30ZGC-T | 63,800円 | 11,600円 | 52,200円 |
|
|
|
|
製品説明

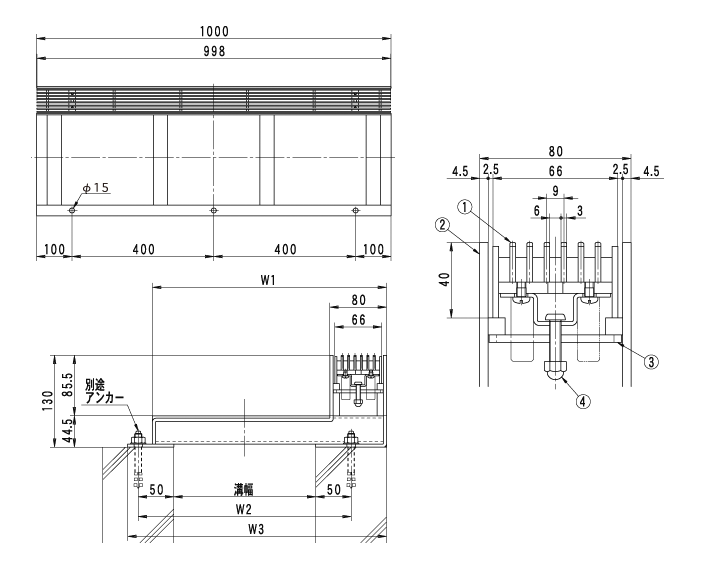

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 溝幅 | W1 | W2 | W3 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|
| Z09-15ZGC-T | 150 | 280 | 250 | 315 | 5.1 | 32.9 |
| Z09-20ZGC-T | 200 | 330 | 300 | 365 | 5.1 | 35.4 |
| Z09-25ZGC-T | 250 | 380 | 350 | 415 | 5.1 | 37.9 |
| Z09-30ZGC-T | 300 | 430 | 400 | 465 | 5.1 | 40.4 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | グレーチング | SS400 | 溶融亜鉛めっき |
| ② | 受枠 | SS400 | 溶融亜鉛めっき |
| ③ | 固定金具 | SUS304 | |
| ④ | 締付ボルト | SUS304 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） | |
 |
No.5-4型 | 六角ドライバー | 1,200円 | （別売） |
