Z09-ZPC-CS型
| 品番 | Z09-ZPC-CS |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | スチール製 |
| 用途 | 集水桝用 |
| 蓋主材 | フラットバー |
| 荷重レベル | レベルD T-14 （14ｔ敷地内） |
| 規格 | |
| 備考 | 中央型、ストレート、スチール製蓋、T-14 |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| Z09-30ZPC-CS | 41,500円 | 27,300円 | 14,200円 |
|
|
|
|
|
| Z09-45ZPC-CS | 63,900円 | 44,400円 | 19,500円 |
|
|
|
|
|
| Z09-60ZPC-CS | 90,200円 | 24,900円 | 65,300円 |
|
|
|
|
製品説明

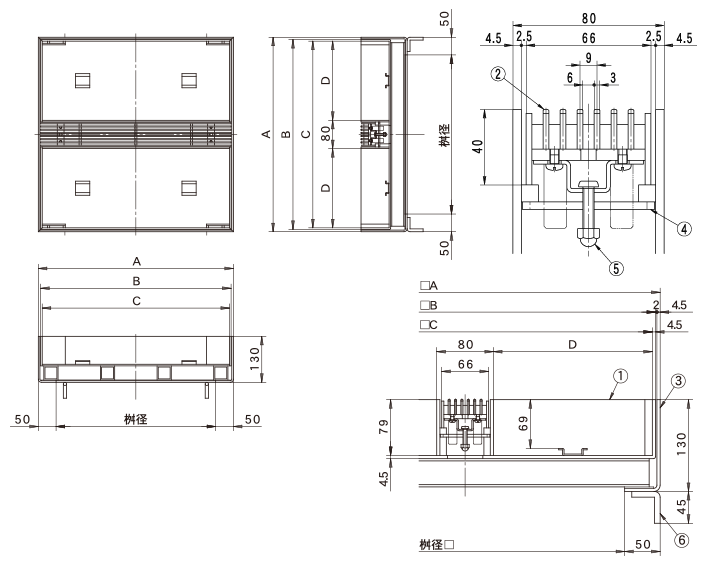

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 桝径 | A | B | C | D | 蓋kg | 合計重量kg | 充填時蓋kg |
|---|---|---|---|---|---|---|---|---|
| Z09-30ZPC-CS | 300 | 400 | 387 | 378 | 149 | 19.6 | 28.5 | 46.5 |
| Z09-45ZPC-CS | 450 | 550 | 537 | 528 | 224 | 31.2 | 43.5 | 81.3 |
| Z09-60ZPC-CS | 600 | 700 | 687 | 678 | 299 | 43 | 58.7 | 123.6 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
| ② | グレーチング | SS400 | 溶融亜鉛めっき |
| ③ | 受枠 | SS400 | 溶融亜鉛めっき |
| ④ | 固定金具 | SUS304 | |
| ⑤ | 締付ボルト | SUS304 | |
| ⑥ | アンカー | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
