SF-65DKHR-B型

製品カタログ

品番	SF-65DKHR-B
種類	一般蓋
蓋形状	丸蓋
枠形状	丸座
防水防臭レベル	防水防臭
荷重レベル	レベルD重荷重（敷地内）
規格
備考	ボルト固定、耐破壊200ｋN（20ｔ敷地内）、型枠搬出穴不要
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SF-65DKHR-B	114,700円

製品説明

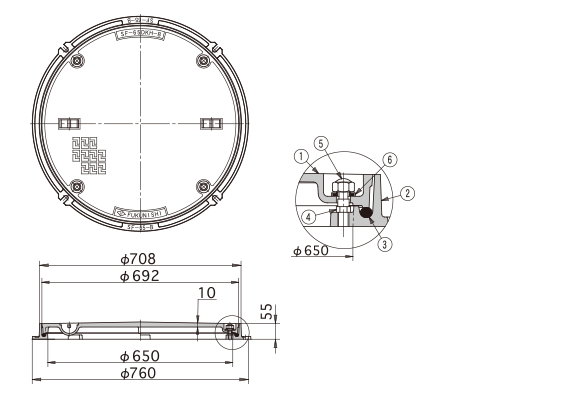

外形寸法図・部品名称表

型式寸法表

型式	蓋kg	合計重量kg
SF-65DKHR-B	37	53

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FCD500	防錆塗装
②	受枠	FC200	防錆塗装
③	パッキング	CR
④	スタッドボルト	SUS304
⑤	袋ナット	SUS304	M12
⑥	シールワッシャー	SUS304/NBR

開閉用具

画像	品番	名称	定価	承認図	備考
	No.3型	把手カバー(小)	900円
	No.8型	開閉ハンドル(カギ形)	2,600円		（別売）
	No.10-19型	六角ボックス(19mm･M12)	3,300円		（別売）
