Z09-ZPC-TC型
| 品番 | Z09-ZPC-TC |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | スチール製 |
| 用途 | 集水桝用 |
| 蓋主材 | フラットバー |
| 荷重レベル | レベルD T-14 （14ｔ敷地内） |
| 規格 | |
| 備考 | 境界型、コーナー、スチール製蓋、T-14 |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| Z09-30ZPC-TC | 46,900円 | 32,700円 | 14,200円 |
|
|
|
|
|
| Z09-45ZPC-TC | 71,100円 | 51,600円 | 19,500円 |
|
|
|
|
|
| Z09-60ZPC-TC | 100,700円 | 75,800円 | 24,900円 |
|
|
|
|
製品説明

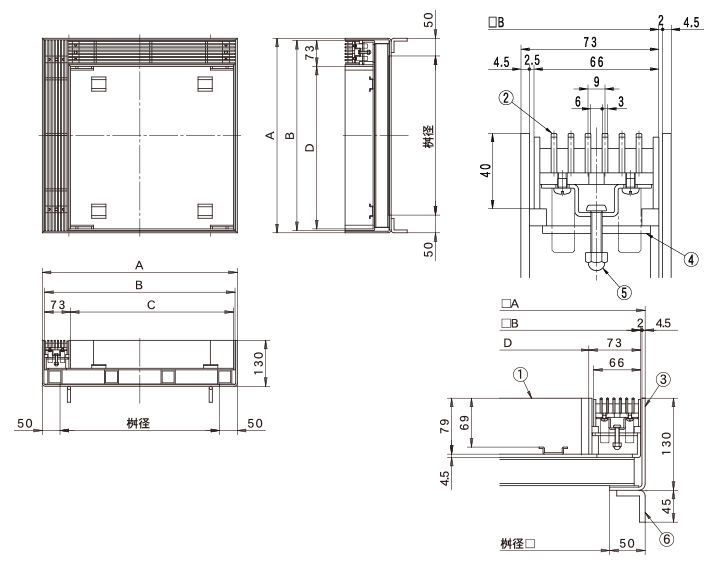

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 桝径 | A | B | C | D | 蓋kg | 合計重量kg | 充填時蓋kg |
|---|---|---|---|---|---|---|---|---|
| Z09-30ZPC-TC | 300 | 400 | 387 | 309.5 | 309.5 | 20.9 | 29.8 | 45.1 |
| Z09-45ZPC-TC | 450 | 550 | 537 | 459.5 | 459.5 | 32.2 | 44.5 | 78.3 |
| Z09-60ZPC-TC | 600 | 700 | 687 | 609.5 | 609.5 | 45.2 | 60.9 | 120.3 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
| ② | グレーチング | SS400 | 溶融亜鉛めっき |
| ③ | 受枠 | SS400 | 溶融亜鉛めっき |
| ④ | 固定金具 | SUS304 | |
| ⑤ | 締付ボルト | SUS304 | |
| ⑥ | アンカー | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
