Z09-TUC-T型
| 品番 | Z09-TUC-T |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | スチール製 |
| 用途 | Ｕ字側溝用 |
| 蓋主材 | フラットバー |
| 荷重レベル | レベルD T-14 （14ｔ敷地内） |
| 規格 | |
| 備考 | 境界型、ストレート、スチール製蓋、T-14 |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| Z09-15TUC-T | 39,100円 | 24,400円 | 14,700円 |
|
|
|
|
|
| Z09-18TUC-T | 42,000円 | 26,400円 | 15,600円 |
|
|
|
|
|
| Z09-24TUC-T | 47,800円 | 31,100円 | 16,700円 |
|
|
|
|
|
| Z09-30TUC-T | 51,300円 | 33,300円 | 18,000円 |
|
|
|
|
製品説明

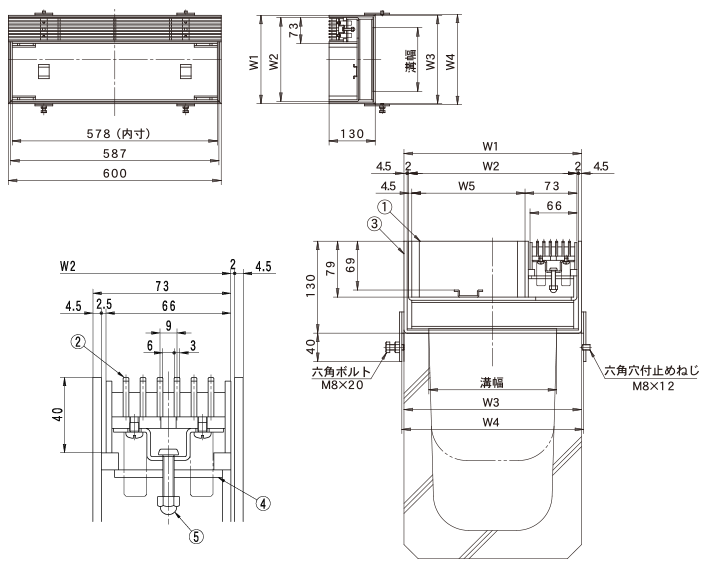

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 溝幅 | W1 | W2 | W3 | W4 | W5 | 蓋kg | 合計重量kg | 充填時蓋kg |
|---|---|---|---|---|---|---|---|---|---|
| Z09-15TUC-T | 150 | 210 | 197 | 210 | 216 | 119.5 | 14.8 | 24.3 | 35.4 |
| Z09-18TUC-T | 180 | 250 | 237 | 250 | 256 | 159.5 | 16.4 | 26.4 | 41.2 |
| Z09-24TUC-T | 240 | 330 | 317 | 330 | 336 | 239.5 | 19.4 | 30.6 | 52.7 |
| Z09-30TUC-T | 300 | 400 | 387 | 400 | 406 | 309.5 | 22.1 | 34.2 | 62.8 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
| ② | グレーチング | SS400 | 溶融亜鉛めっき |
| ③ | 受枠 | SS400 | 溶融亜鉛めっき |
| ④ | 固定金具 | SUS304 | |
| ⑤ | 締付ボルト | SUS304 | |
| ⑥ | アンカー | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
