G10-GPB-CC型

製品カタログ

品番	G10-GPB-CC
種類	化粧用側溝
蓋材質	ステンレス製
用途	集水桝用
蓋主材	フラットバー
荷重レベル	レベルD　T-2　（2ｔ敷地内）
規格
備考	中央型、コーナー、ステンレス製蓋、T-2
注記	・定価は、蓋、受枠共の金額です。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
G10-30GPB-CC	82,300円	55,600円	26,700円
G10-45GPB-CC	112,700円	77,600円	35,100円
G10-60GPB-CC	156,000円	113,300円	42,700円

製品説明

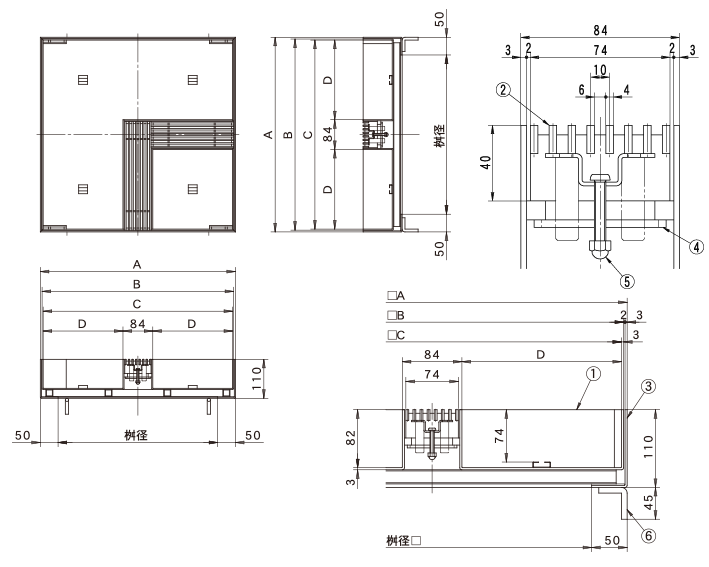

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	桝径	A	B	C	D	蓋kg	合計重量kg	充填時蓋kg
G10-30GPB-CC	300	400	390	384	150	10.7	16.7	35.1
G10-45GPB-CC	450	550	540	534	225	17	25.3	63.7
G10-60GPB-CC	600	700	690	684	300	24.9	35.5	101.2

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	SUS304
②	グレーチング	SUS304
③	受枠	SUS304
④	固定金具	SUS304
⑤	締付ボルト	SUS304
⑥	アンカー	SUS304

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
