G10-GPC-TC型

製品カタログ

品番	G10-GPC-TC
種類	化粧用側溝
蓋材質	ステンレス製
用途	集水桝用
蓋主材	フラットバー
荷重レベル	レベルD　T-14　（14ｔ敷地内）
規格
備考	境界型、コーナー、ステンレス製蓋、T-14
注記	・定価は、蓋、受枠共の金額です。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
G10-30GPC-TC	102,400円	73,100円	29,300円
G10-45GPC-TC	146,400円	108,000円	38,400円
G10-60GPC-TC	199,100円	151,800円	47,300円

製品説明

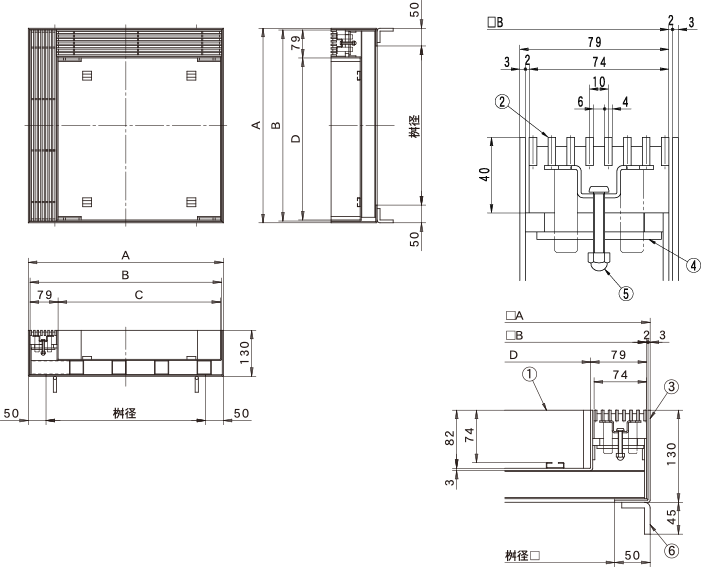

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	桝径	A	B	C	D	蓋kg	合計重量kg	充填時蓋kg
G10-30GPC-TC	300	400	390	308	308	18.4	24.4	39.6
G10-45GPC-TC	450	550	540	458	458	27.2	35.5	69.1
G10-60GPC-TC	600	700	690	608	608	37.1	47.7	106.8

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	SUS304
②	グレーチング	SUS304
③	受枠	SUS304
④	固定金具	SUS304
⑤	締付ボルト	SUS304
⑥	アンカー	SUS304

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
