G10-TUB型
| 品番 | G10-TUB |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | ステンレス製 |
| 用途 | Ｕ字側溝用 |
| 蓋主材 | フラットバー |
| 荷重レベル | レベルD T-2 （2ｔ敷地内） |
| 規格 | |
| 備考 | 中央型、ストレート、ステンレス製蓋、T-2 |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| G10-15TUB | 95,800円 | 62,400円 | 33,400円 |
|
|
|
|
|
| G10-18TUB | 99,300円 | 65,300円 | 34,000円 |
|
|
|
|
|
| G10-24TUB | 107,200円 | 71,800円 | 35,400円 |
|
|
|
|
|
| G10-30TUB | 113,600円 | 76,900円 | 36,700円 |
|
|
|
|
製品説明

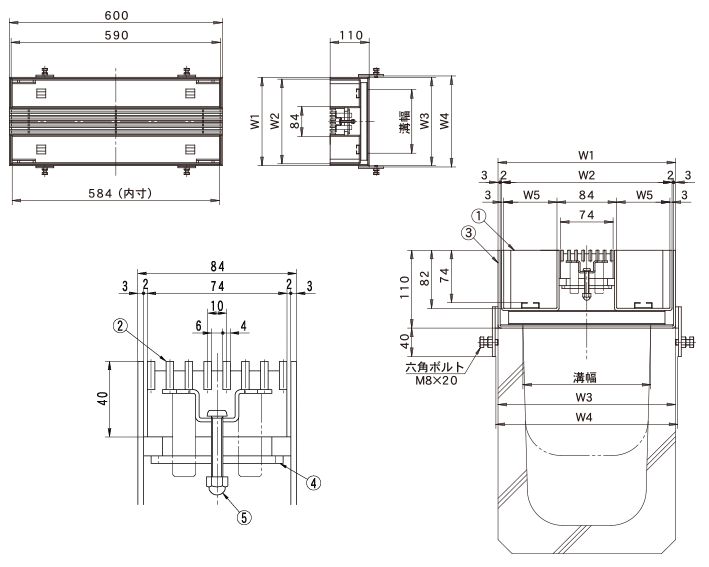

外形寸法図・部品名称表
型式寸法表〔単位mm〕
型式
|
溝幅 | W1 | W2 | W3 | W4 | W5 | 蓋kg | 合計重量kg | 充填時蓋kg |
|---|---|---|---|---|---|---|---|---|---|
| G10-15TUB | 150 | 210 | 200 | 210 | 218 | 55 | 11.6 | 17.5 | 27.8 |
| G10-18TUB | 180 | 250 | 240 | 250 | 258 | 75 | 12.4 | 18.7 | 32.7 |
| G10-24TUB | 240 | 330 | 320 | 330 | 338 | 115 | 14 | 21 | 42.5 |
| G10-30TUB | 300 | 400 | 390 | 400 | 408 | 150 | 15.5 | 23 | 51 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SUS304 | |
| ② | グレーチング | SUS304 | |
| ③ | 受枠 | SUS304 | |
| ④ | 固定金具 | SUS304 | |
| ⑤ | 締付ボルト | SUS304 | |
| 保護キャップ | EPDM | No.H |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
