SF-JSG型
| 品番 | SF-JSG |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | 鋳鉄 |
| 用途 | その他 |
| 蓋主材 | 鋳鉄 |
| 荷重レベル | レベルD T-25 （25ｔ敷地内） |
| 規格 | 他 規格 / |
| 備考 | JIS型、道路側溝用、T-25 |
| 注記 | ・定価は蓋１枚あたりの金額です。 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-25JSG | 21,500円 |
|
|
|
||
| SF-30JSG | 24,000円 |
|
|
|
||
| SF-40JSG | 34,000円 |
|
|
|
製品説明

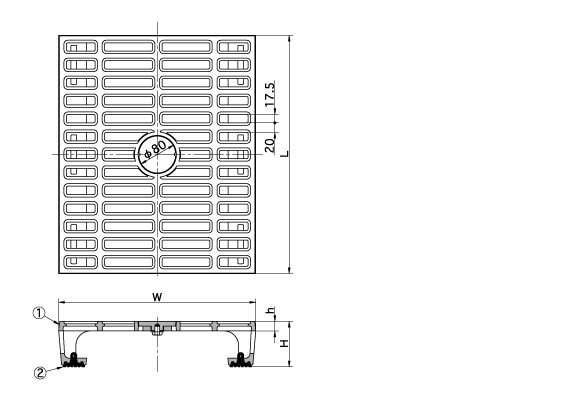

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用溝幅 | W | L | h | H | 蓋kg |
|---|---|---|---|---|---|---|
| SF-25JSG | 250用 | 362 | 498 | 20 | 90 | 18.9 |
| SF-30JSG | 300用 | 412 | 498 | 20 | 95 | 20.8 |
| SF-40JSG | 400用 | 512 | 498 | 30 | 110 | 31.2 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD500 | 防錆塗装 |
| ② | クッションゴム | TFR |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
