SF-DJ-16型

製品カタログ

品番	SF-DJ-16
種類	グレーチング
蓋材質	鋳鉄
用途	橋梁用
蓋主材	鋳鉄
荷重レベル	その他
規格
備考
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SF-DJ-16	別途見積り

製品説明

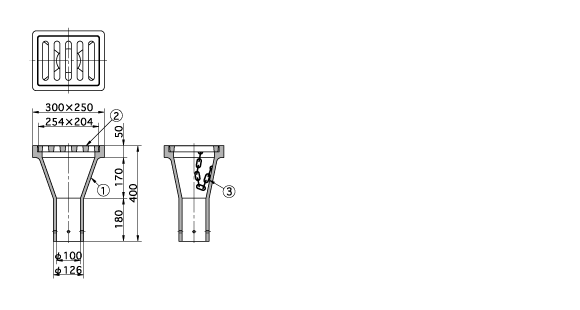

外形寸法図・部品名称表

型式寸法表

型式	合計重量kg
SF-DJ-16	34

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	FC250	防錆塗装
②	ストレーナー	FC250	防錆塗装
③	鎖	SS400	亜鉛めっき

開閉用具

画像	品番	名称	定価	承認図	備考
