SF-CTGX-U型
| 品番 | SF-CTGX-U |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | 鋳鉄 |
| 用途 | Ｕ字側溝用 |
| 蓋主材 | 鋳鉄 |
| 荷重レベル | レベルD T-6 （6ｔ敷地内） |
| 規格 | |
| 備考 | 磁器タイル用、破壊荷重60ｋN |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| SF-15CTGX-U | 46,200円 | 23,200円 | 23,000円 |
|
|
|
|
|
| SF-18CTGX-U | 49,700円 | 26,700円 | 23,000円 |
|
|
|
|
|
| SF-24CTGX-U | 56,200円 | 33,200円 | 23,000円 |
|
|
|
|
|
| SF-30CTGX-U | 62,300円 | 39,300円 | 23,000円 |
|
|
|
|
製品説明

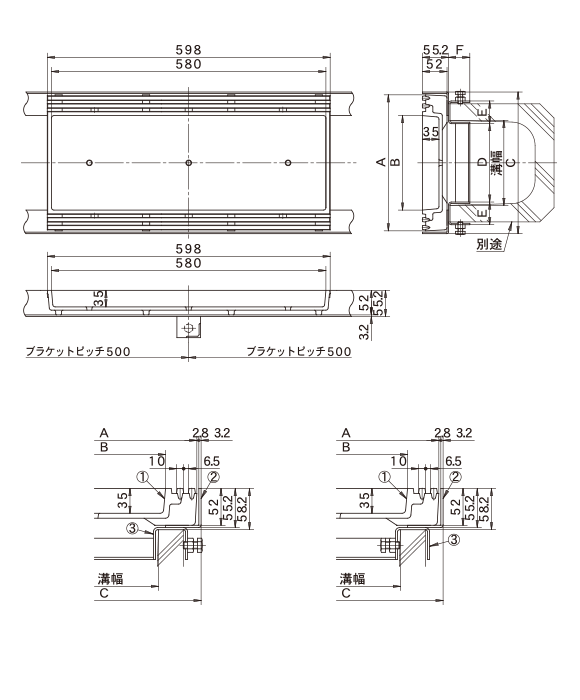

外形寸法図・部品名称表
型式寸法表
| 型式 | 適用溝幅 | A | B | C | D | E | F | 開口面積mm2 | 蓋kg | 充填時蓋kg |
|---|---|---|---|---|---|---|---|---|---|---|
| SF-15CTGX-U | 150用 | 238 | 150 | 250 | 136 | 43 | 40 | 13403 | 10.5 | 16.6 |
| SF-18CTGX-U | 180用 | 288 | 200 | 300 | 166 | 48 | 45 | 13403 | 12.1 | 20.2 |
| SF-24CTGX-U | 240用 | 338 | 250 | 350 | 224 | 59 | 50 | 13403 | 15 | 25.2 |
| SF-30CTGX-U | 300用 | 388 | 300 | 400 | 282 | 65 | 50 | 13403 | 17.9 | 30.1 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | SS400 | 防錆塗装 |
| ③ | ブラケット | SS400 | 防錆塗装 M10六角ボルト |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
