SF-CBGXD型

製品カタログ

品番	SF-CBGXD
種類	化粧用側溝
蓋材質	鋳鉄
用途	（現場打ち）側溝用
蓋主材	鋳鉄
荷重レベル	レベルD　T-20　（20ｔ敷地内）
規格
備考	インターロッキングブロック用、破壊荷重200ｋN
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SF-15CBGXD	54,600円	33,900円	20,700円
SF-20CBGXD	58,500円	37,800円	20,700円
SF-25CBGXD	64,600円	43,900円	20,700円
SF-30CBGXD	71,700円	51,000円	20,700円

製品説明

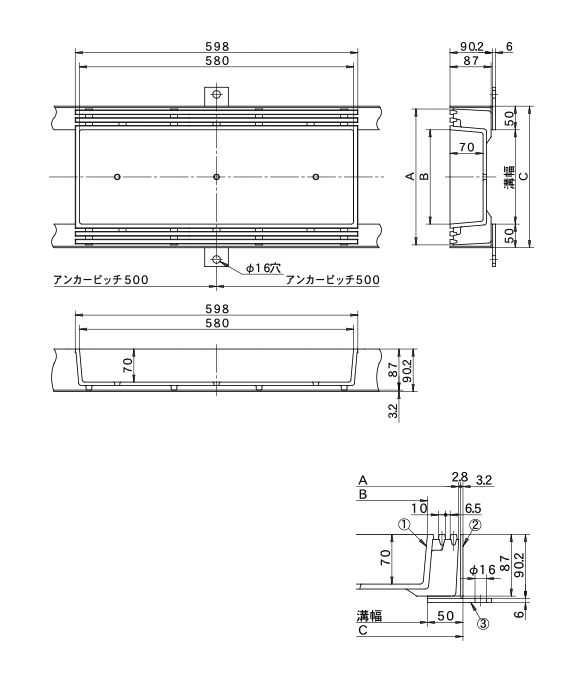

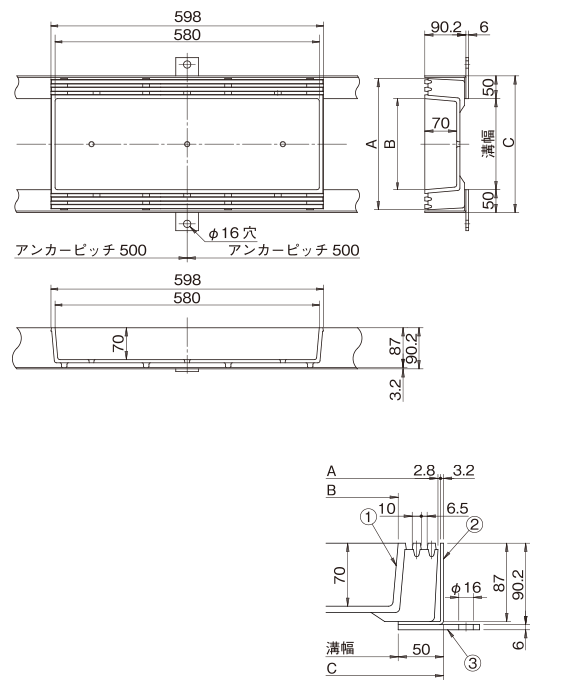

外形寸法図・部品名称表

型式寸法表

型式	適用溝幅	A	B	C	開口面積mm2	蓋kg	充填時蓋kg
SF-15CBGXD	150用	238	150	250	13403	16.1	28.3
SF-20CBGXD	200用	288	200	300	13403	18.1	34.3
SF-25CBGXD	250用	338	250	350	13403	20.9	41.2
SF-30CBGXD	300用	388	300	400	13403	23.4	47.8

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FCD500	防錆塗装
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
