SF-CTPXD-S型
| 品番 | SF-CTPXD-S |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | 鋳鉄 |
| 用途 | 集水桝用 |
| 蓋主材 | 鋳鉄 |
| 荷重レベル | レベルD T-20 （20ｔ敷地内） |
| 規格 | |
| 備考 | 磁器タイル用、破壊荷重200ｋN |
| 注記 | |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| SF-30CTPXD-S | 77,300円 | 45,200円 | 32,100円 |
|
|
|
|
|
| SF-45CTPXD-S | 121,300円 | 80,300円 | 41,000円 |
|
|
|
|
|
| SF-60CTPXD-S | 176,300円 | 123,000円 | 53,300円 |
|
|
|
|
製品説明

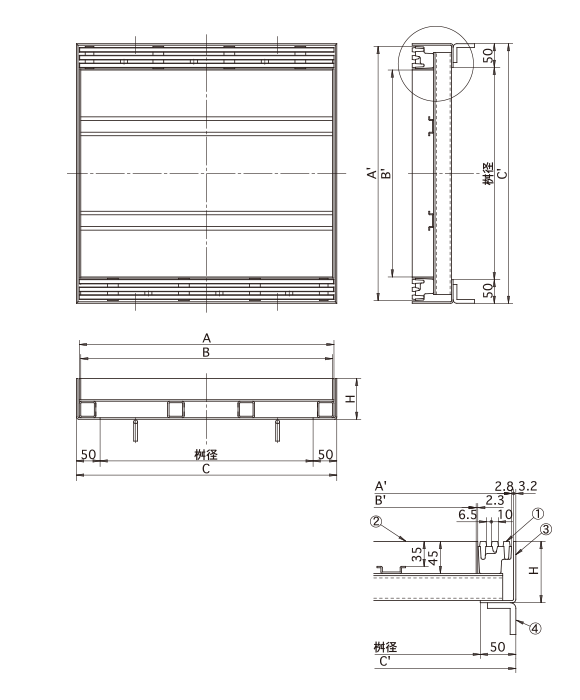

外形寸法図・部品名称表
型式寸法表
| 型式 | 適用桝径 | A×A' | B×B' | C×C' | H | 開口面積mm2 | 蓋kg | 充填時蓋kg |
|---|---|---|---|---|---|---|---|---|
| SF-30CTPXD-S | 300用 | 388×388 | 381×288 | 400×400 | 126 | 12026 | 14 | 26 |
| SF-45CTPXD-S | 450用 | 538×538 | 531×438 | 550×550 | 126 | 16616 | 24 | 49 |
| SF-60CTPXD-S | 600用 | 688×688 | 681×588 | 700×700 | 126 | 21206 | 34 | 76 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | スリット | FCD500 | 防錆塗装 |
| ② | 蓋 | SS400 | 防錆塗装 |
| ③ | 受枠 | SS400 | 防錆塗装 |
| ④ | アンカー | SS400 | 防錆塗装 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 |
