G10-BGSB型
| 品番 | G10-BGSB |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | ステンレス製 |
| 用途 | （現場打ち）側溝用 |
| 蓋主材 | フラットバー |
| 荷重レベル | レベルD T-2 （2ｔ敷地内） |
| 規格 | |
| 備考 | インターロッキングブロック用、T-2 |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| G10-15BGSB | 120,900円 | 91,600円 | 29,300円 |
|
|
|
|
|
| G10-20BGSB | 130,900円 | 101,600円 | 29,300円 |
|
|
|
|
|
| G10-25BGSB | 139,900円 | 110,600円 | 29,300円 |
|
|
|
|
|
| G10-30BGSB | 151,100円 | 121,800円 | 29,300円 |
|
|
|
|
製品説明

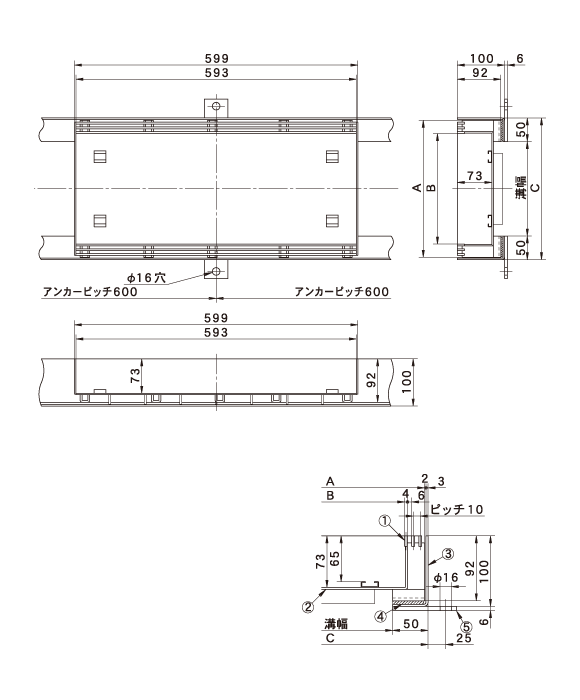

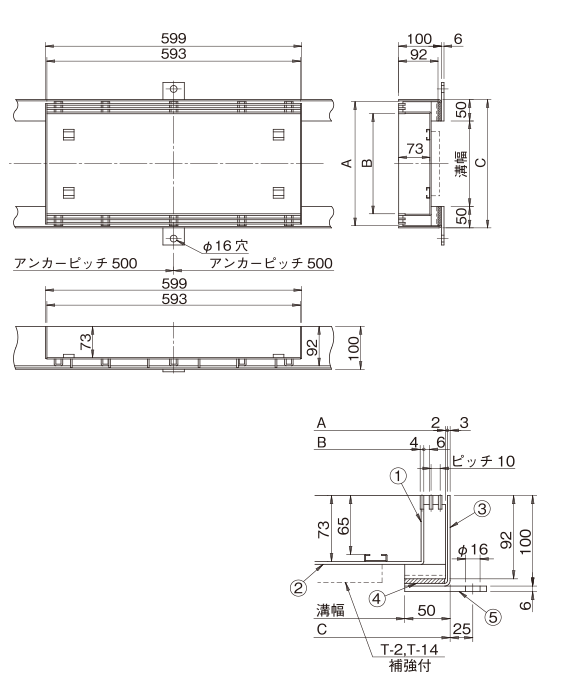

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用溝幅 | A | B | C | 開口面積mm2 | 蓋kg | 充填時蓋kg |
|---|---|---|---|---|---|---|---|
| G10-15BGSB | 150用 | 240 | 184 | 250 | 21336 | 9.2 | 34.2 |
| G10-20BGSB | 200用 | 290 | 234 | 300 | 21336 | 10.4 | 41.9 |
| G10-25BGSB | 250用 | 340 | 284 | 350 | 21336 | 11.8 | 51.4 |
| G10-30BGSB | 300用 | 390 | 334 | 400 | 21336 | 14.2 | 61.8 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 目地 | SUS304 | |
| ② | 底板 | NSSC180 | |
| ③ | 受枠 | SUS304 | |
| ④ | クッションゴム | ||
| ⑤ | アンカー | SUS304 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
