G10-EGPB型

製品カタログ

品番	G10-EGPB
種類	化粧用側溝
蓋材質	ステンレス製
用途	集水桝用
蓋主材	フラットバー
荷重レベル	レベルD　T-2　（2ｔ敷地内）
規格
備考	磁器タイル用、T-2
注記	・定価は、蓋、受枠共の金額です。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
G10-30EGPB	56,200円	40,300円	15,900円
G10-45EGPB	78,800円	55,800円	23,000円
G10-60EGPB	102,200円	71,900円	30,300円

製品説明

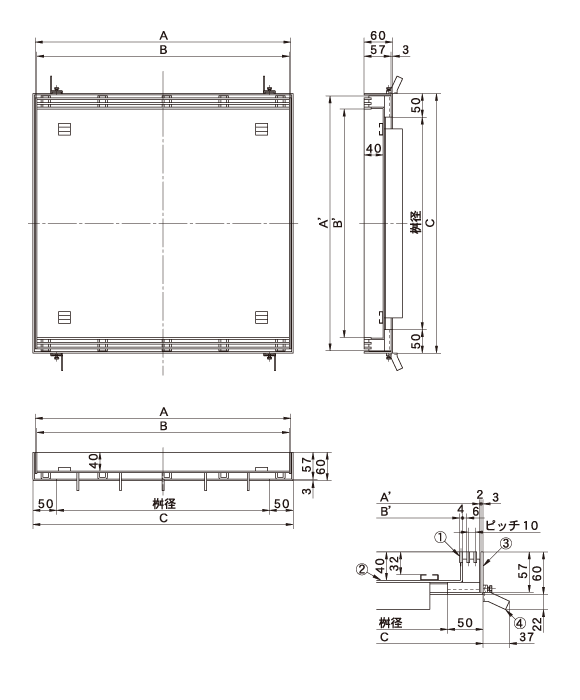

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	適用桝径	A×A'	B×B'	C	開口面積mm2	蓋kg	充填時蓋kg
G10-30EGPB	300用	390×390	384×334	400	11712	7.2	19.2
G10-45EGPB	450用	540×540	534×484	550	16512	13	40.2
G10-60EGPB	600用	690×690	684×634	700	21312	22.7	70.9

部品名称表

番号	部品名称	材質	表面処理・備考
①	目地	SUS304
②	底板	NSSC180
③	受枠	SUS304
④	アンカー	SPCC

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
