G10-EGPC型
| 品番 | G10-EGPC |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | ステンレス製 |
| 用途 | 集水桝用 |
| 蓋主材 | フラットバー |
| 荷重レベル | レベルD T-14 （14ｔ敷地内） |
| 規格 | |
| 備考 | 磁器タイル用、T-14 |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| G10-30EGPC | 62,100円 | 46,200円 | 15,900円 |
|
|
|
|
|
| G10-45EGPC | 93,000円 | 70,000円 | 23,000円 |
|
|
|
|
|
| G10-60EGPC | 114,900円 | 84,600円 | 30,300円 |
|
|
|
|
製品説明

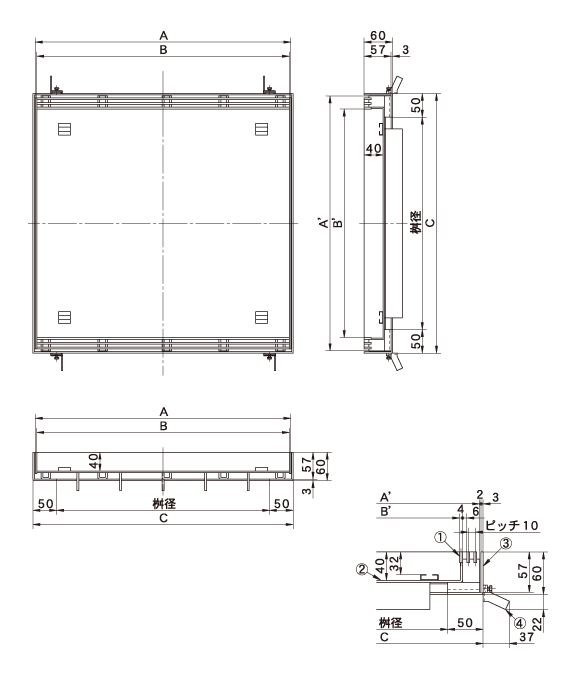

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用桝径 | A×A' | B×B' | C | 開口面積mm2 | 蓋kg | 充填時蓋kg |
|---|---|---|---|---|---|---|---|
| G10-30EGPC | 300用 | 390×390 | 384×334 | 400 | 11712 | 8.1 | 20.1 |
| G10-45EGPC | 450用 | 540×540 | 534×484 | 550 | 16512 | 15.3 | 42.5 |
| G10-60EGPC | 600用 | 690×690 | 684×634 | 700 | 21312 | 30.4 | 78.6 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 目地 | SUS304 | |
| ② | 底板 | NSSC180 | |
| ③ | 受枠 | SUS304 | |
| ④ | アンカー | SPCC |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
