ZN10-BZSW型
| 品番 | ZN10-BZSW |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | スチール製 |
| 用途 | （現場打ち）側溝用 |
| 蓋主材 | フラットバー |
| 荷重レベル | 歩行用 |
| 規格 | |
| 備考 | インターロッキングブロック用、歩行用 |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| ZN10-15BZSW | 49,700円 | 33,500円 | 16,200円 |
|
|
|
||
| ZN10-20BZSW | 52,300円 | 36,100円 | 16,200円 |
|
|
|
||
| ZN10-25BZSW | 55,000円 | 38,800円 | 16,200円 |
|
|
|
||
| ZN10-30BZSW | 57,700円 | 41,500円 | 16,200円 |
|
|
|
製品説明

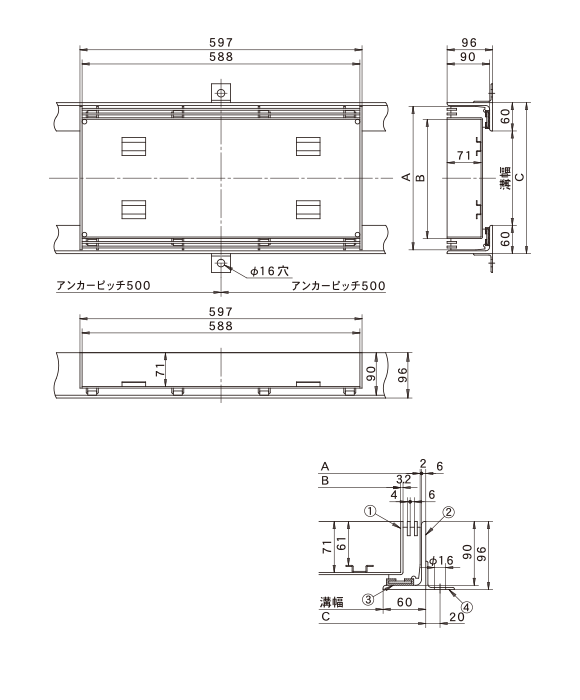

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用溝幅 | A | B | C | 開口面積mm2 | 蓋kg | 充填時蓋kg |
|---|---|---|---|---|---|---|---|
| ZN10-15BZSW | 150用 | 254 | 199.6 | 270 | 21168 | 14.5 | 31.2 |
| ZN10-20BZSW | 200用 | 304 | 249.6 | 320 | 21168 | 16.2 | 37 |
| ZN10-25BZSW | 250用 | 354 | 299.6 | 370 | 21168 | 17.9 | 42.9 |
| ZN10-30BZSW | 300用 | 404 | 349.6 | 420 | 21168 | 19.6 | 48.8 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
| ② | 受枠 | SS400 | 溶融亜鉛めっき |
| ③ | クッションゴム | ||
| ④ | アンカー | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
