ZN10-BZSB-U型
| 品番 | ZN10-BZSB-U |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | スチール製 |
| 用途 | Ｕ字側溝用 |
| 蓋主材 | フラットバー |
| 荷重レベル | レベルD T-2 （2ｔ敷地内） |
| 規格 | |
| 備考 | インターロッキングブロック用、T-2 |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| ZN10-15BZSB-U | 55,700円 | 33,700円 | 22,000円 |
|
|
|
||
| ZN10-18BZSB-U | 58,500円 | 36,500円 | 22,000円 |
|
|
|
||
| ZN10-24BZSB-U | 61,000円 | 39,000円 | 22,000円 |
|
|
|
||
| ZN10-30BZSB-U | 66,000円 | 44,000円 | 22,000円 |
|
|
|
製品説明

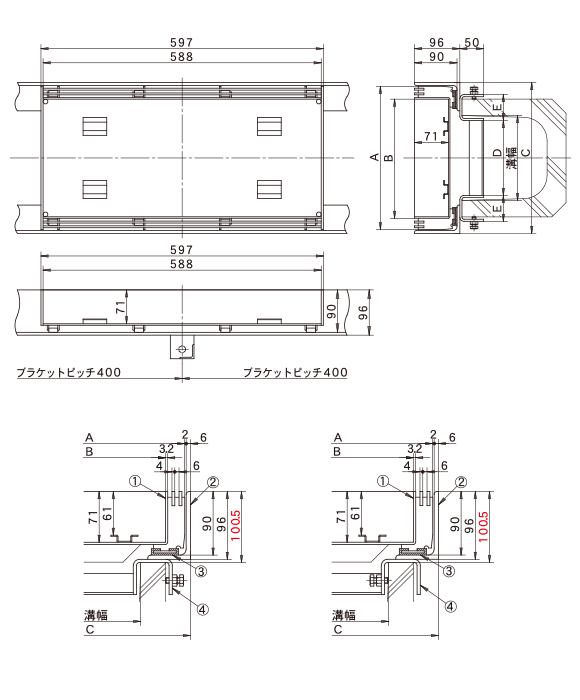

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用溝幅 | A | B | C | D | E | 開口面積mm2 | 蓋kg | 充填時蓋kg |
|---|---|---|---|---|---|---|---|---|---|
| ZN10-15BZSB-U | 150用 | 254 | 199.6 | 270 | 130 | 48 | 21168 | 15.4 | 32.1 |
| ZN10-18BZSB-U | 180用 | 304 | 249.6 | 320 | 159 | 55 | 21168 | 18.1 | 38.9 |
| ZN10-24BZSB-U | 240用 | 354 | 299.6 | 370 | 220 | 63 | 21168 | 20.2 | 45.2 |
| ZN10-30BZSB-U | 300用 | 404 | 349.6 | 420 | 270 | 75 | 21168 | 22.4 | 51.6 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
| ② | 受枠 | SS400 | 溶融亜鉛めっき |
| ③ | クッションゴム | ||
| ④ | ブラケット | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
