Z00-NEZSW型
| 品番 | Z00-NEZSW |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | スチール製 |
| 用途 | （現場打ち）側溝用 |
| 蓋主材 | その他 |
| 荷重レベル | 歩行用 |
| 規格 | |
| 備考 | 磁器タイル用、スリットなし、歩行用 |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| Z00-15NEZSW | 42,600円 | 29,500円 | 13,100円 |
|
|
|
||
| Z00-20NEZSW | 45,700円 | 32,600円 | 13,100円 |
|
|
|
||
| Z00-25NEZSW | 48,900円 | 35,800円 | 13,100円 |
|
|
|
||
| Z00-30NEZSW | 52,400円 | 39,300円 | 13,100円 |
|
|
|
製品説明

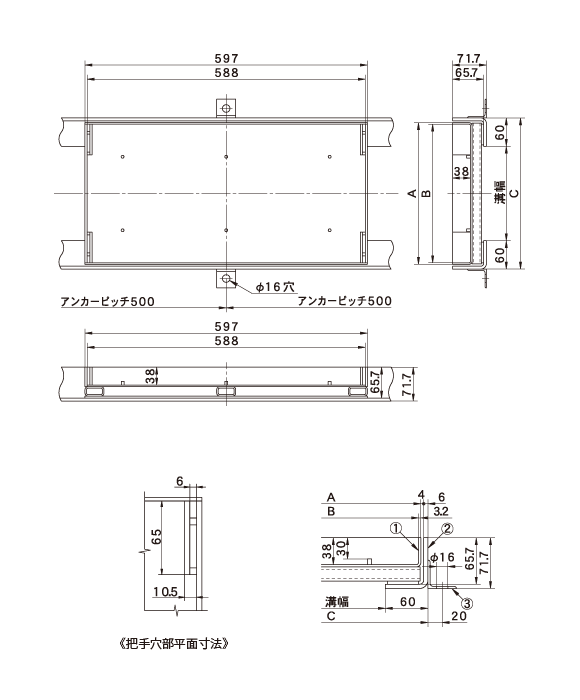

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用溝幅 | A | B | C | 蓋kg | 充填時蓋kg |
|---|---|---|---|---|---|---|
| Z00-15NEZSW | 150用 | 250 | 243.6 | 270 | 9.9 | 22.4 |
| Z00-20NEZSW | 200用 | 300 | 293.6 | 320 | 11.1 | 26.2 |
| Z00-25NEZSW | 250用 | 350 | 343.6 | 370 | 12.4 | 30.1 |
| Z00-30NEZSW | 300用 | 400 | 393.6 | 420 | 13.7 | 33.9 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
| ② | 受枠 | SS400 | 溶融亜鉛めっき |
| ③ | アンカー | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
