Z00-NBZSC型
| 品番 | Z00-NBZSC |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | スチール製 |
| 用途 | （現場打ち）側溝用 |
| 蓋主材 | その他 |
| 荷重レベル | レベルD T-14 （14ｔ敷地内） |
| 規格 | |
| 備考 | インターロッキングブロック用、スリットなし、T-14 |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| Z00-15NBZSC | 51,700円 | 33,200円 | 18,500円 |
|
|
|
||
| Z00-20NBZSC | 55,900円 | 37,400円 | 18,500円 |
|
|
|
||
| Z00-25NBZSC | 60,500円 | 42,000円 | 18,500円 |
|
|
|
||
| Z00-30NBZSC | 65,900円 | 47,400円 | 18,500円 |
|
|
|
製品説明

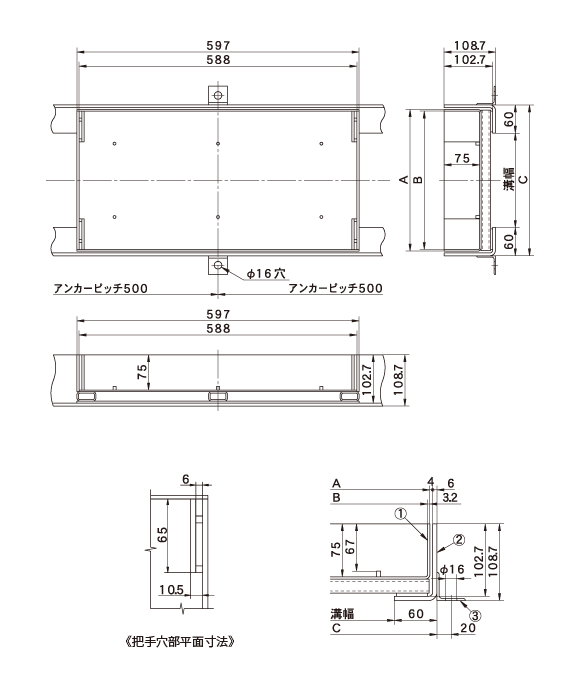

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用溝幅 | A | B | C | 蓋kg | 充填時蓋kg |
|---|---|---|---|---|---|---|
| Z00-15NBZSC | 150用 | 250 | 243.6 | 270 | 12.7 | 37.4 |
| Z00-20NBZSC | 200用 | 300 | 293.6 | 320 | 14.3 | 44.1 |
| Z00-25NBZSC | 250用 | 350 | 343.6 | 370 | 16 | 50.9 |
| Z00-30NBZSC | 300用 | 400 | 393.6 | 420 | 18.1 | 58 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
| ② | 受枠 | SS400 | 溶融亜鉛めっき |
| ③ | アンカー | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
