Z00-JBZSW-U型
| 品番 | Z00-JBZSW-U |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | スチール製 |
| 用途 | Ｕ字側溝用 |
| 蓋主材 | その他 |
| 荷重レベル | 歩行用 |
| 規格 | |
| 備考 | 砂利敷き施工用、スリットなし、歩行用 |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| Z00-15JBZSW-U | 15,300円 |
|
|
|
||
| Z00-18JBZSW-U | 18,600円 |
|
|
|
||
| Z00-24JBZSW-U | 20,900円 |
|
|
|
||
| Z00-30JBZSW-U | 22,300円 |
|
|
|
製品説明

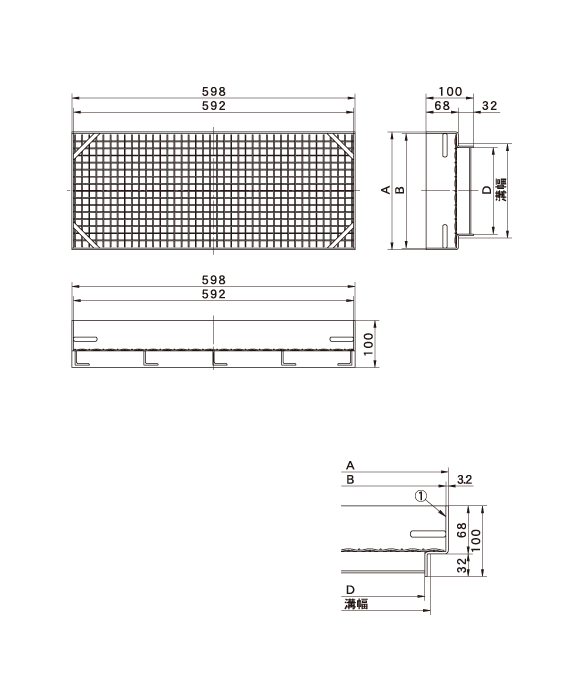

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用溝幅 | A | B | D | 蓋kg |
|---|---|---|---|---|---|
| Z00-15JBZSW-U | 150用 | 200 | 193.6 | 134 | 4.8 |
| Z00-18JBZSW-U | 180用 | 230 | 223.6 | 164 | 5.6 |
| Z00-24JBZSW-U | 240用 | 290 | 283.6 | 224 | 6.9 |
| Z00-30JBZSW-U | 300用 | 350 | 343.6 | 284 | 7.3 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 |
