Z00-BLZSW型
| 品番 | Z00-BLZSW |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | スチール製 |
| 用途 | （現場打ち）側溝用 |
| 蓋主材 | その他 |
| 荷重レベル | 歩行用 |
| 規格 | |
| 備考 | 目隠し施工用、磁器タイル・石貼り用、スリットなし、歩行用 |
| 注記 | ・定価は、蓋、受枠共に１ｍあたりの金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| Z00-15BLZSW | 38,700円 | 27,100円 | 11,600円 |
|
|
|
||
| Z00-20BLZSW | 42,600円 | 31,000円 | 11,600円 |
|
|
|
||
| Z00-25BLZSW | 46,100円 | 34,500円 | 11,600円 |
|
|
|
||
| Z00-30BLZSW | 49,500円 | 37,900円 | 11,600円 |
|
|
|
製品説明

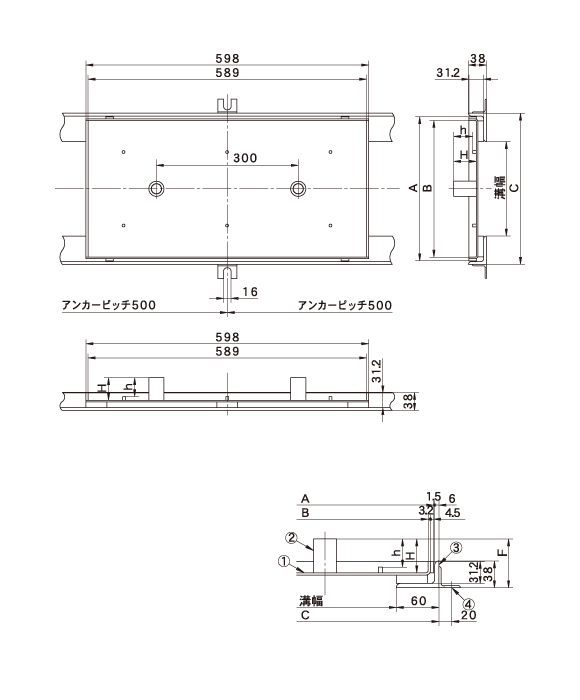

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用溝幅 | A | B | C | h | H | F | 蓋kg | 充填時蓋kg |
|---|---|---|---|---|---|---|---|---|---|
| Z00-15BLZSW | 150用 | 246 | 239.6 | 270 | 32(67) | 40(75) | 61.2(96.2) | 6.1 | 19.0(31.5) |
| Z00-20BLZSW | 200用 | 296 | 289.6 | 320 | 32(67) | 40(75) | 61.2(96.2) | 7 | 22.5(37.5) |
| Z00-25BLZSW | 250用 | 346 | 339.6 | 370 | 32(67) | 40(75) | 61.2(96.2) | 7.8 | 25.9(43.5) |
| Z00-30BLZSW | 300用 | 396 | 389.6 | 420 | 32(67) | 40(75) | 61.2(96.2) | 8.6 | 29.3(49.4) |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
| ② | 把手 | SUS304 | |
| ③ | 受枠 | SS400 | 溶融亜鉛めっき |
| ④ | アンカー | SS400 | 溶融亜鉛めっき |
| 保護キャップ | EPDM | No.H |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.24型 | T形開閉ハンドル | 7,500円 | （別売） |
