ZN10-EZPW型
品番 | ZN10-EZPW |
---|---|
種類 | 化粧用側溝 |
蓋材質 | スチール製 |
用途 | 集水桝用 |
蓋主材 | その他 |
荷重レベル | 歩行用 |
規格 | |
備考 | 磁器タイル用、スリットなし、歩行用 |
注記 | ・定価は、蓋、受枠共の金額です。 |
型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD (DXF) |
CAD (DWG) |
納まり図 | 承認図 | その他 |
---|---|---|---|---|---|---|---|---|
ZN10-30EZPW | 30,300円 | 17,800円 | 12,500円 |
|
|
|
||
ZN10-45EZPW | 39,000円 | 22,000円 | 17,000円 |
|
|
|
||
ZN10-60EZPW | 50,600円 | 28,600円 | 22,000円 |
|
|
|
製品説明

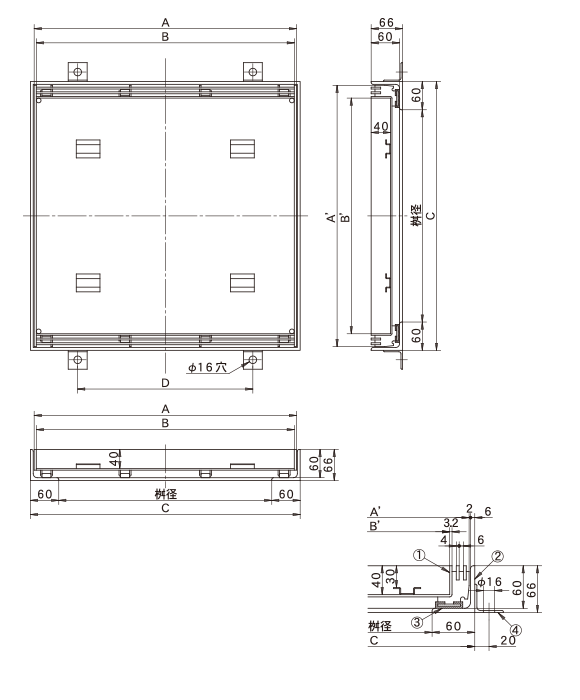

外形寸法図・部品名称表

型式寸法表〔単位mm〕
型式 | 適用桝径 | A×A' | B×B' | C | 開口面積mm2 | 蓋kg | 充填時蓋kg |
---|---|---|---|---|---|---|---|
ZN10-30EZPW | 300用 | 404×404 | 395×349.6 | 420 | 14220 | 7.2 | 18.2 |
ZN10-45EZPW | 450用 | 554×554 | 545×499.6 | 570 | 19620 | 11.8 | 33.6 |
ZN10-60EZPW | 600用 | 704×704 | 695×649.6 | 720 | 25020 | 17.8 | 53.9 |
部品名称表
番号 | 部品名称 | 材質 | 表面処理・備考 |
---|---|---|---|
① | 蓋 | SS400 | 溶融亜鉛めっき |
② | 受枠 | SS400 | 溶融亜鉛めっき |
③ | クッションゴム | ||
④ | アンカー | SS400 | 溶融亜鉛めっき |
開閉用具
画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
---|---|---|---|---|---|
![]() |
No.34型 | 開閉ハンドル | 4,400円 | (別売) |
