ZN10-BZPB型
| 品番 | ZN10-BZPB |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | スチール製 |
| 用途 | 集水桝用 |
| 蓋主材 | フラットバー |
| 荷重レベル | レベルD T-2 （2ｔ敷地内） |
| 規格 | |
| 備考 | インターロッキングブロック用、T-2 |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| ZN10-30BZPB | 38,800円 | 21,500円 | 17,300円 |
|
|
|
||
| ZN10-45BZPB | 54,600円 | 31,500円 | 23,100円 |
|
|
|
||
| ZN10-60BZPB | 80,500円 | 50,700円 | 29,800円 |
|
|
|
製品説明

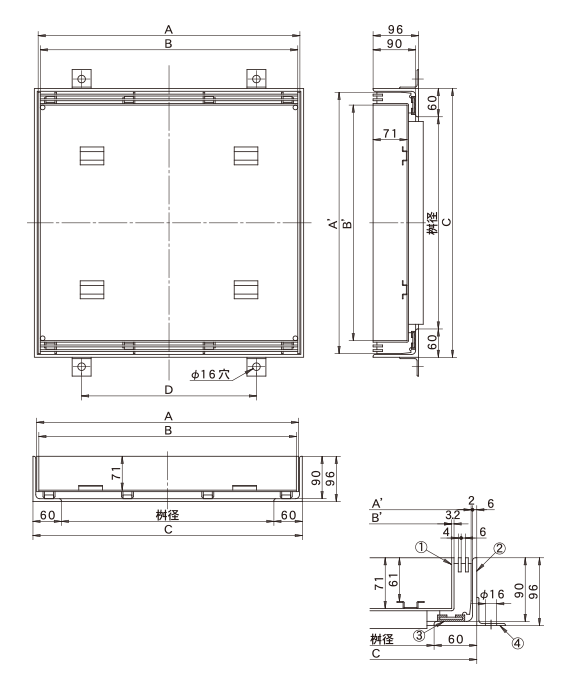

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用桝径 | A×A' | B×B' | C | 開口面積mm2 | 蓋kg | 充填時蓋kg |
|---|---|---|---|---|---|---|---|
| ZN10-30BZPB | 300用 | 404×404 | 395×349.6 | 420 | 14220 | 9.7 | 29.3 |
| ZN10-45BZPB | 450用 | 554×554 | 545×499.6 | 570 | 19620 | 17.1 | 55.8 |
| ZN10-60BZPB | 600用 | 704×704 | 695×649.6 | 720 | 25020 | 25.6 | 89.7 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
| ② | 受枠 | SS400 | 溶融亜鉛めっき |
| ③ | クッションゴム | ||
| ④ | アンカー | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
