Z00-NEZPC型
| 品番 | Z00-NEZPC |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | スチール製 |
| 用途 | 集水桝用 |
| 蓋主材 | その他 |
| 荷重レベル | レベルD T-14 （14ｔ敷地内） |
| 規格 | |
| 備考 | 磁器タイル用、スリットなし、T-14 |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| Z00-30NEZPC | 31,300円 | 18,600円 | 12,700円 |
|
|
|
||
| Z00-45NEZPC | 48,800円 | 32,800円 | 16,000円 |
|
|
|
||
| Z00-60NEZPC | 70,100円 | 50,500円 | 19,600円 |
|
|
|
製品説明

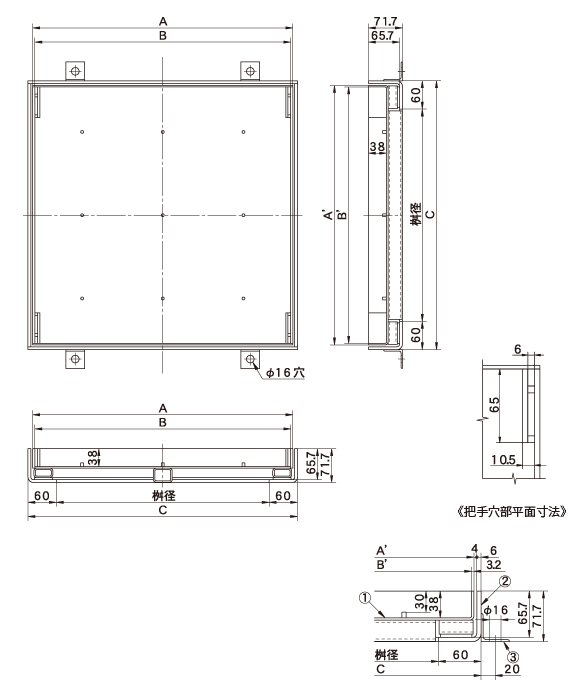

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用桝径 | A×A' | B×B' | C | 蓋kg | 充填時蓋kg |
|---|---|---|---|---|---|---|
| Z00-30NEZPC | 300用 | 400×400 | 391×393.6 | 420 | 11.8 | 25.3 |
| Z00-45NEZPC | 450用 | 550×550 | 541×543.6 | 570 | 20.9 | 46.6 |
| Z00-60NEZPC | 600用 | 700×700 | 691×693.6 | 720 | 32.2 | 74.1 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
| ② | 受枠 | SS400 | 溶融亜鉛めっき |
| ③ | アンカー | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 |
