Z00-BLZPB型
| 品番 | Z00-BLZPB |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | スチール製 |
| 用途 | 集水桝用 |
| 蓋主材 | その他 |
| 荷重レベル | レベルD T-2 （2ｔ敷地内） |
| 規格 | |
| 備考 | 目隠し施工用、磁器タイル・石貼り用、スリットなし、T-2 |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| Z00-30BLZPB | 30,100円 | 20,000円 | 10,100円 |
|
|
|
||
| Z00-45BLZPB | 40,300円 | 26,700円 | 13,600円 |
|
|
|
||
| Z00-60BLZPB | 47,800円 | 30,600円 | 17,200円 |
|
|
|
製品説明

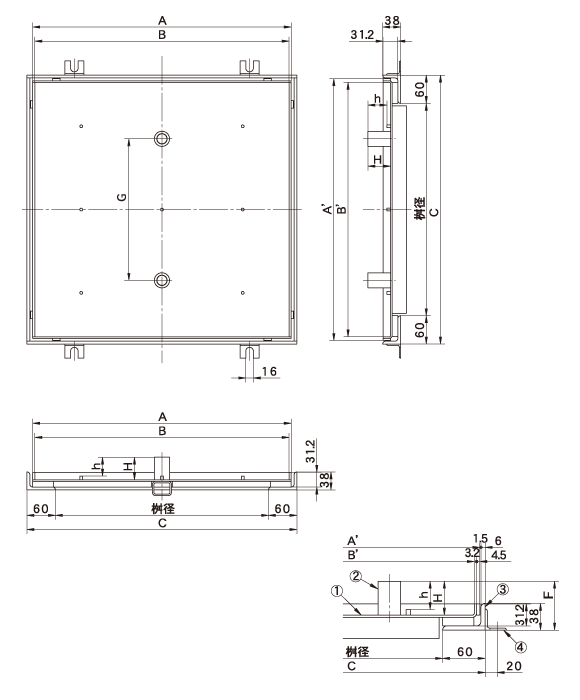

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用桝径 | A×A' | B×B' | C | h | H | F | G | 蓋kg | 充填時蓋kg |
|---|---|---|---|---|---|---|---|---|---|---|
| Z00-30BLZPB | 300用 | 396×396 | 387×389.6 | 420 | 32(67) | 40(75) | 61.2(96.2) | 200 | 7.5 | 21.2(34.6) |
| Z00-45BLZPB | 450用 | 546×546 | 537×539.6 | 570 | 32(67) | 40(75) | 61.2(96.2) | 300 | 12 | 38.1(63.4) |
| Z00-60BLZPB | 600用 | 696×696 | 687×689.6 | 720 | 32(67) | 40(75) | 61.2(96.2) | 400 | 20 | 62.3(103.6) |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
| ② | 把手 | SUS304 | |
| ③ | 受枠 | SS400 | 溶融亜鉛めっき |
| ④ | アンカー | SS400 | 溶融亜鉛めっき |
| 保護キャップ | EPDM | No.H |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.24型 | T形開閉ハンドル | 7,500円 | （別売） |
