FPH型

製品カタログ

品番	FPH
種類	排水用
材質	ステンレス鋼
用途	側溝用
規格
備考
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FPH-103	6,100円
FPH-104	7,800円
FPH-106	10,300円
FPH-123	6,100円
FPH-124	7,800円
FPH-126	12,800円
FPH-153	8,100円
FPH-154	11,700円
FPH-156	15,400円
FPH-183	9,300円
FPH-184	13,700円
FPH-186	17,600円
FPH-203	9,300円
FPH-204	13,700円
FPH-206	19,600円
FPH-253	13,200円
FPH-254	18,700円
FPH-256	27,800円
FPH-303	15,600円
FPH-304	22,400円
FPH-306	32,700円
FPH-354	26,000円
FPH-356	38,000円
FPH-404	29,100円
FPH-406	47,100円
FPH-456	52,400円
FPH-506	57,600円

製品説明

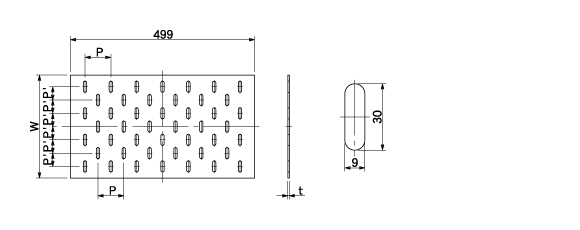

外形寸法図・部品名称表

型式寸法表〔単位mm･開口面積mm2〕

型式	適用溝幅	W	t	P	P'	開口面積mm2
FPH-103	50用	79	3	70	-	3031
FPH-104	50用	79	4	70	-	3031
FPH-106	50用	79	6	70	-	3031
FPH-123	70用	99	3	76	16	3031
FPH-124	70用	99	4	76	16	3031
FPH-126	70用	99	6	76	16	3031
FPH-153	100用	129	3	70	46	3031
FPH-154	100用	129	4	70	46	3031
FPH-156	100用	129	6	70	46	3031
FPH-183	130用	159	3	70	38	5052
FPH-184	130用	159	4	70	38	5052
FPH-186	130用	159	6	70	38	5052
FPH-203	150用	179	3	70	48	5052
FPH-204	150用	179	4	70	48	5052
FPH-206	150用	179	6	70	48	5052
FPH-253	200用	229	3	70	36.5	8335
FPH-254	200用	229	4	70	36.5	8335
FPH-256	200用	229	6	70	36.5	8335
FPH-303	250用	279	3	70	32.5	11619
FPH-304	250用	279	4	70	32.5	11629
FPH-306	250用	279	6	70	32.5	11629
FPH-354	300用	329	4	70	41	11619
FPH-356	300用	329	6	70	41	11619
FPH-404	350用	379	4	70	37	14903
FPH-406	350用	379	6	70	37	14903
FPH-456	400用	429	6	70	43	14903
FPH-506	450用	479	6	70	39.5	18187

部品名称表

番号	部品名称	材質	表面処理・備考

開閉用具

画像	品番	名称	定価	承認図	備考
