FPHS型
| 品番 | FPHS |
|---|---|
| 種類 | 排水用 |
| 材質 | ステンレス鋼 |
| 用途 | 側溝用 |
| 規格 | |
| 備考 | 滑止 |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| FPHS-103 | 9,600円 |
|
||||
| FPHS-104 | 12,400円 |
|
||||
| FPHS-123 | 9,600円 |
|
||||
| FPHS-124 | 12,400円 |
|
||||
| FPHS-153 | 12,600円 |
|
||||
| FPHS-154 | 17,400円 |
|
|
|
||
| FPHS-183 | 15,400円 |
|
||||
| FPHS-184 | 21,500円 |
|
||||
| FPHS-203 | 15,400円 |
|
||||
| FPHS-204 | 21,500円 |
|
||||
| FPHS-253 | 20,700円 |
|
||||
| FPHS-254 | 28,600円 |
|
||||
| FPHS-304 | 32,700円 |
|
|
|
||
| FPHS-354 | 41,200円 |
|
||||
| FPHS-404 | 50,400円 |
|
||||
| FPHS-454 | 56,800円 |
|
||||
| FPHS-504 | 63,000円 |
|
製品説明

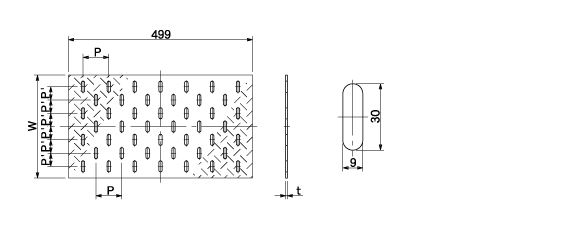

外形寸法図・部品名称表
型式寸法表〔単位mm･開口面積mm2〕
| 型式 | 適用溝幅 | W | t | P | P' | 開口面積mm2 |
|---|---|---|---|---|---|---|
| FPHS-103 | 50用 | 79 | 3 | 70 | - | 3031 |
| FPHS-104 | 50用 | 79 | 4.5 | 70 | - | 3031 |
| FPHS-123 | 70用 | 99 | 3 | 76 | 16 | 3031 |
| FPHS-124 | 70用 | 99 | 4.5 | 76 | 16 | 3031 |
| FPHS-153 | 100用 | 129 | 3 | 70 | 46 | 3031 |
| FPHS-154 | 100用 | 129 | 4.5 | 70 | 46 | 3031 |
| FPHS-183 | 130用 | 159 | 3 | 70 | 38 | 5052 |
| FPHS-184 | 130用 | 159 | 4.5 | 70 | 38 | 5052 |
| FPHS-203 | 150用 | 179 | 3 | 70 | 48 | 5052 |
| FPHS-204 | 150用 | 179 | 4.5 | 70 | 48 | 5052 |
| FPHS-253 | 200用 | 229 | 3 | 70 | 36.5 | 8335 |
| FPHS-254 | 200用 | 229 | 4.5 | 70 | 36.5 | 8335 |
| FPHS-304 | 250用 | 279 | 4.5 | 70 | 32.5 | 11619 |
| FPHS-354 | 300用 | 329 | 4.5 | 70 | 41 | 11619 |
| FPHS-404 | 350用 | 379 | 4.5 | 70 | 37 | 14903 |
| FPHS-454 | 400用 | 429 | 4.5 | 70 | 43 | 14903 |
| FPHS-504 | 450用 | 479 | 4.5 | 70 | 39.5 | 18187 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
